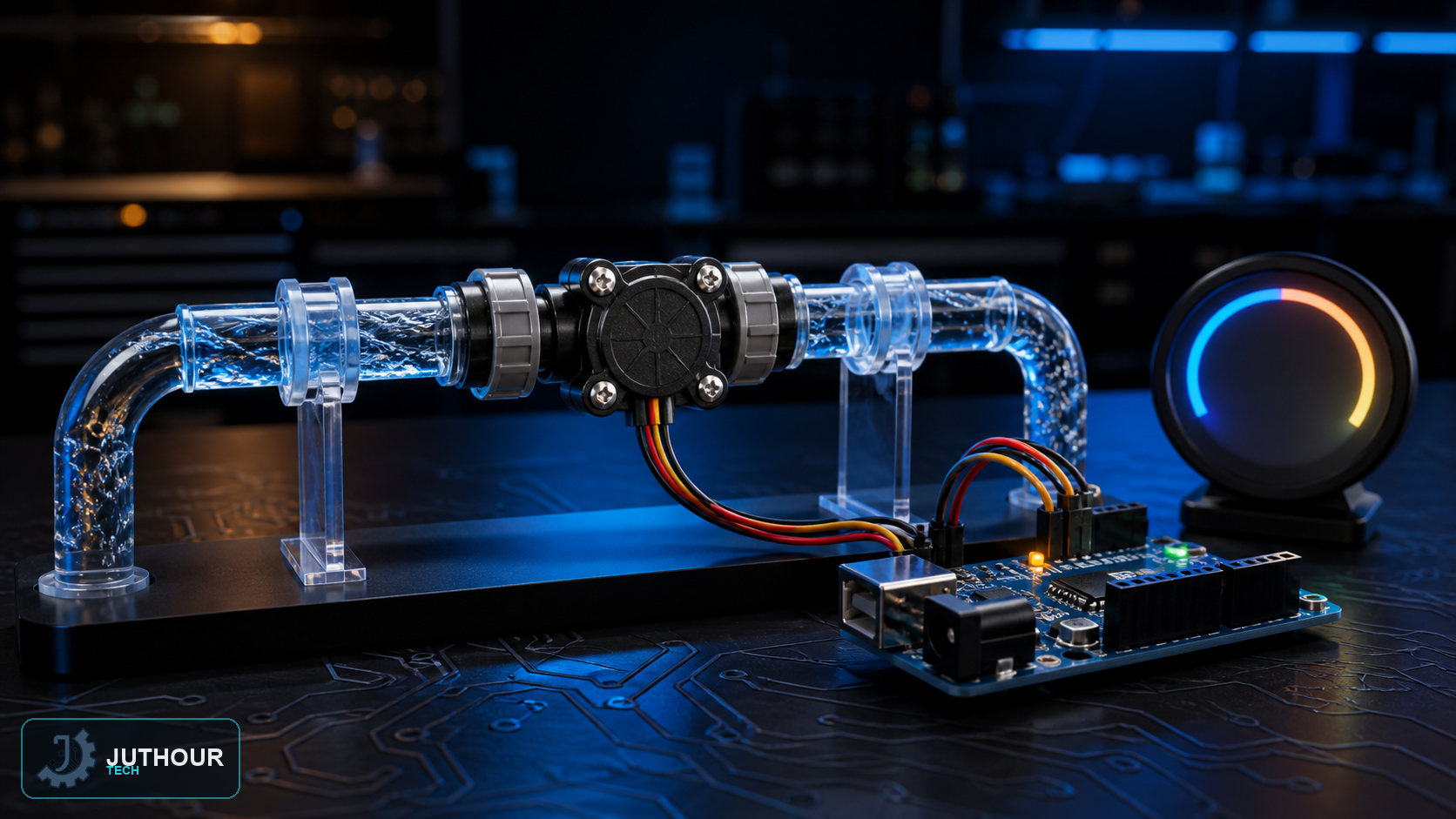

حساس تدفق الماء YF-S201 يعتمد على مبدأ تأثير هول (Hall Effect) لقياس معدل جريان الماء عبره، وهو مناسب لبناء أنظمة مراقبة استهلاك المياه أو حساب الكمية المستخدمة في مشروع ري تلقائي.
المكونات المطلوبة
لوحة أردوينو أونو، حساس تدفق الماء YF-S201 (بمدى تشغيل من 1 إلى 30 لتر في الدقيقة)، مصباح LED للإشارة، وأسلاك توصيل.
طريقة التوصيل
يتصل الحساس بالمنفذ الرقمي 2، وهو منفذ يدعم المقاطعات (Interrupts) في الأردوينو أونو، إضافة إلى طرفي التغذية والأرضي. يتصل مصباح LED الإشاري بالمنفذ الرقمي 13.
مبدأ العمل
يحتوي الحساس داخليًا على عجلة دوارة صغيرة تدور مع جريان الماء، وكل دورة تولّد نبضات كهربائية يمكن عدّها؛ إذ ينتج الحساس نحو 7.5 نبضة لكل لتر من الماء المتدفق في الدقيقة. بدلًا من قراءة الحالة بشكل دوري (Polling)، يعتمد الكود على مقاطعة (Interrupt Service Routine) تُستدعى تلقائيًا مع كل نبضة لزيادة عداد النبضات، وهذا أدق وأسرع من الفحص الدوري لأنه لا يفوّت أي نبضة مهما كانت سريعة. تُعالَج قيمة العداد كل ثانية في الحلقة الرئيسية لحساب معدل التدفق اللحظي باللتر في الدقيقة، بينما يتراكم الحجم الكلي للماء المستهلك منذ بدء التشغيل بالمليلتر.
يمكنك إيجاد حساس تدفق الماء YF-S201 ضمن متجر Juthour Tech.
