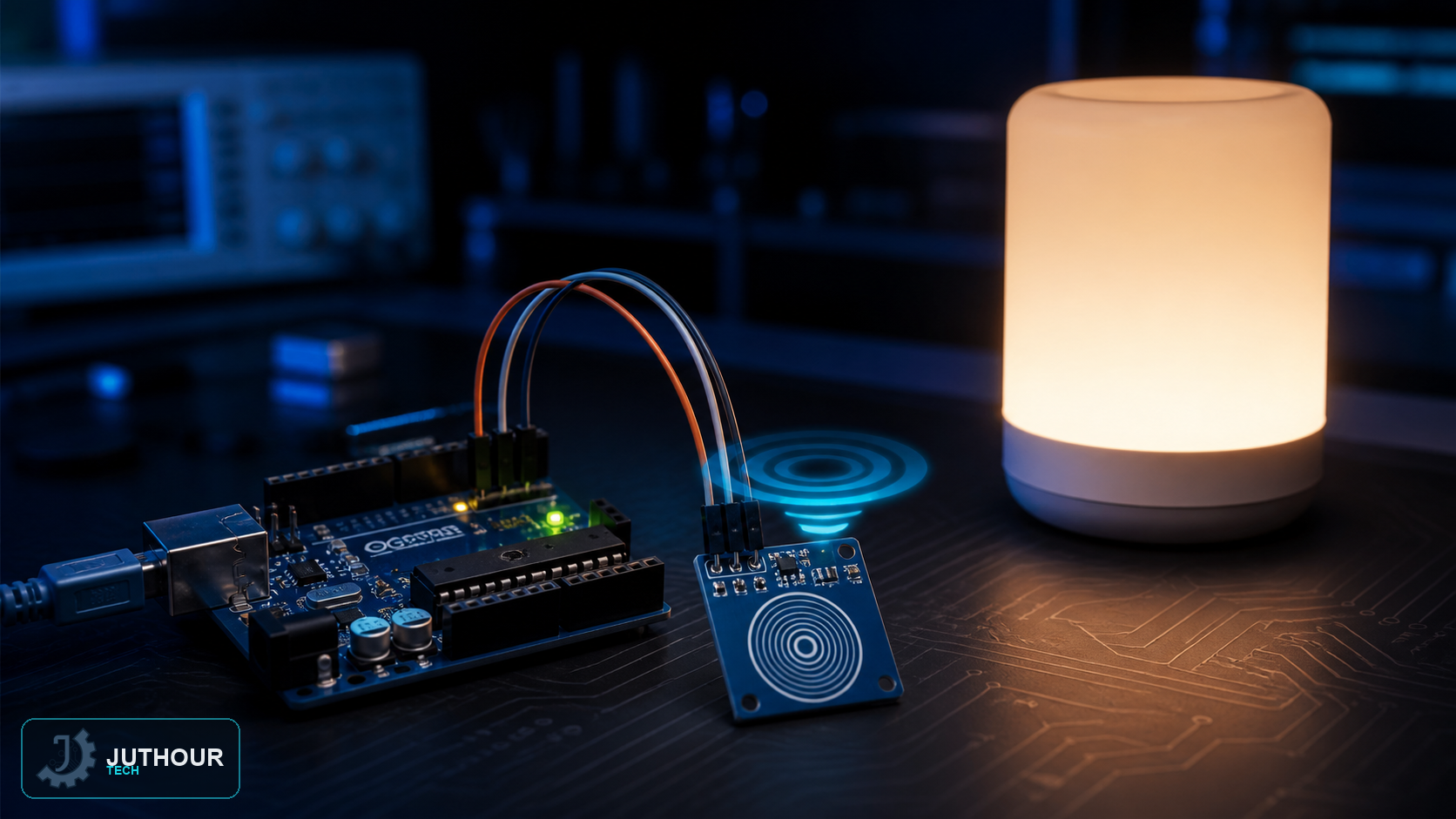

يتيح حساس اللمس السعوي TTP223B استبدال الأزرار الميكانيكية التقليدية بلمسة إصبع بسيطة، وهو خيار عملي لواجهات التحكم الحديثة التي تحتاج مظهرًا نظيفًا بلا أزرار بارزة، ويمكن دمجه بسهولة مع وحدة تتابع (Relay) للتحكم بحمل كهربائي.
المكونات المطلوبة
لوحة أردوينو أونو، وحدة حساس لمس TTP223B، وحدة تتابع (Relay Module) من نوع KY-019 أو ما يماثلها، وأسلاك توصيل.
طريقة التوصيل
يتصل خرج حساس اللمس بالمنفذ الرقمي 9، بينما تتصل وحدة التتابع بالمنفذ الرقمي 2، ويتصل الحمل الكهربائي (كمصباح صغير) بأطراف التتابع.
مبدأ العمل
يعمل الكود بمنطق "مفتاح تبديل" (Toggle) وليس تشغيلًا مباشرًا: يحتفظ الكود بمتغيرين لتتبع حالة الحساس الحالية والسابقة، وعند رصد انتقال القراءة من منخفضة (LOW) إلى مرتفعة (HIGH) - أي عند لحظة اللمسة الفعلية فقط - يُعكَس وضع التتابع بين التشغيل والإيقاف. بهذه الطريقة تعمل اللمسة الواحدة كضغطة زر تبديل كاملة، بدلًا من إبقاء الحمل يعمل طوال مدة ملامسة الإصبع للحساس فقط.
يمكنك إيجاد حساس اللمس TTP223B ووحدات التتابع ضمن متجر Juthour Tech.
