يختلف شريط الإضاءة WS2812B عن مصابيح LED العادية في نقطة جوهرية: كل مصباح على الشريط يحتوي على دارة تحكم مدمجة خاصة به، ما يتيح التحكم بلون وسطوع كل مصباح على حدة عبر سلك بيانات واحد فقط.
المكونات المطلوبة
لوحة أردوينو، شريط WS2812B، مقاومة 220-470 أوم، ومكثف مناسب لدارة التغذية.

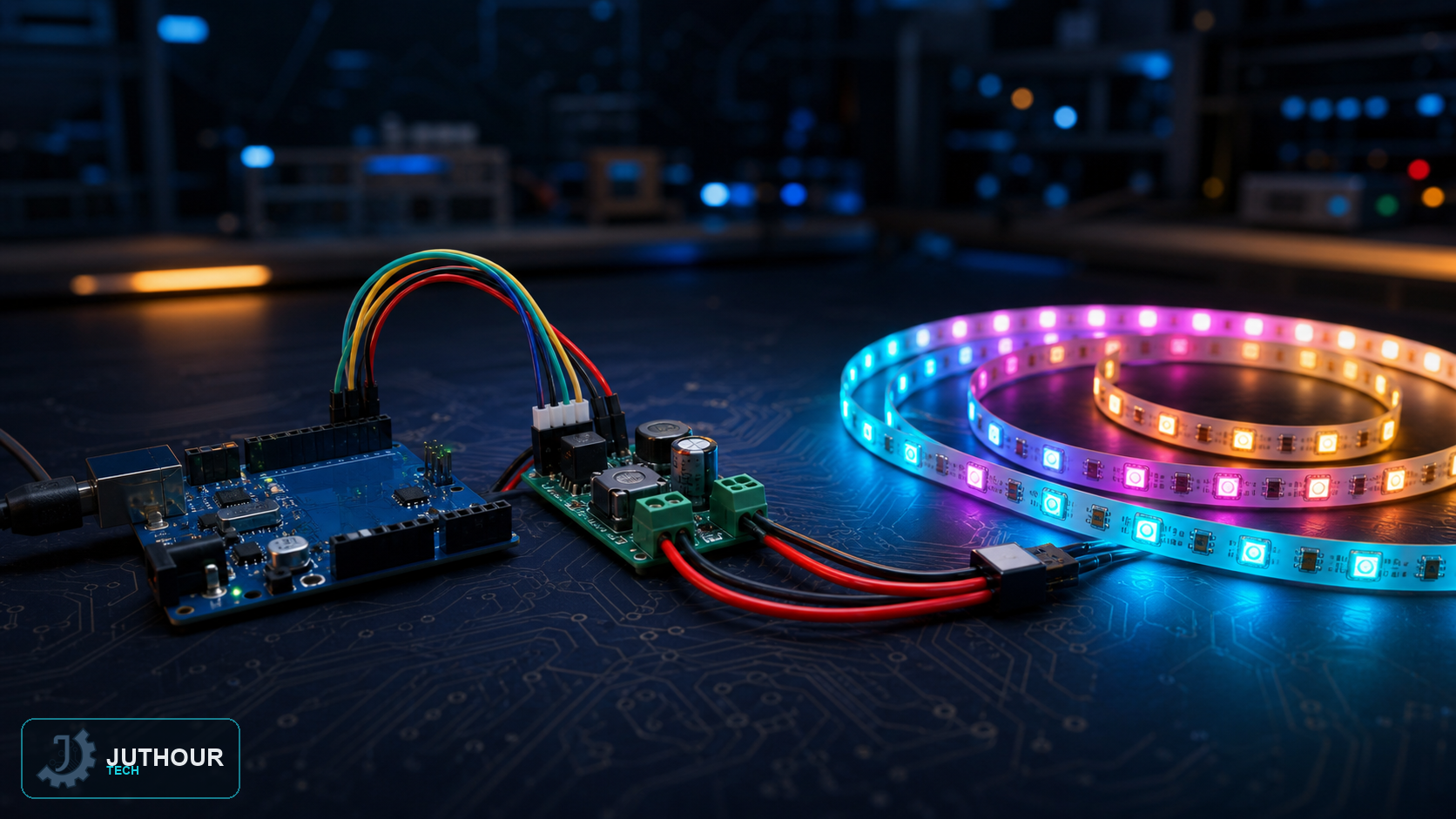

طريقة التوصيل
يحتاج الشريط ثلاثة اتصالات فقط: خط بيانات متصل بمنفذ رقمي (المنفذ 5 في الأمثلة الشائعة)، وخط تغذية 5 فولت، وخط أرضي مشترك بين الأردوينو ومصدر التغذية. للشرائط القصيرة (أقل من 30 مصباحًا)، يمكن الاكتفاء بتغذية منفذ 5 فولت في الأردوينو نفسه. يُنصح بوضع مقاومة بقيمة 220 أو 470 أوم بين منفذ الخرج الرقمي وطرف بيانات الشريط لتقليل التشويش الكهربائي، إضافة لمكثف على خطوط التغذية لتحسين استقرار الجهد.
مبدأ العمل
يعتمد التحكم على مكتبة FastLED، التي توفر لوحات ألوان جاهزة ودوال تحريك مبنية مسبقًا، وتتولى المكتبة إدارة البروتوكول الحساس للتوقيت الذي تتطلبه هذه المصابيح القابلة للعنونة، ما يعفي المبرمج من التعامل مع تفاصيل نقل البيانات منخفضة المستوى، ويسمح بضبط اللون والسطوع لكل مصباح على الشريط ببساطة عبر دوال جاهزة.
