توصيل درع عصا التحكم Joystick Shield v2.4 بالأردوينو

يوفر شيلد عصا التحكم Joystick Shield v2.4 طريقة سريعة لإضافة تحكم شبيه بيد ألعاب النينتندو الكلاسيكية لمشروع الأردوينو، دون أي توصيل أسلاك يدوي.

المكونات المطلوبة

لوحة أردوينو أونو (أو متوافقة مع شكل Shield)، وشيلد Joystick Shield v2.4.

طريقة التوصيل

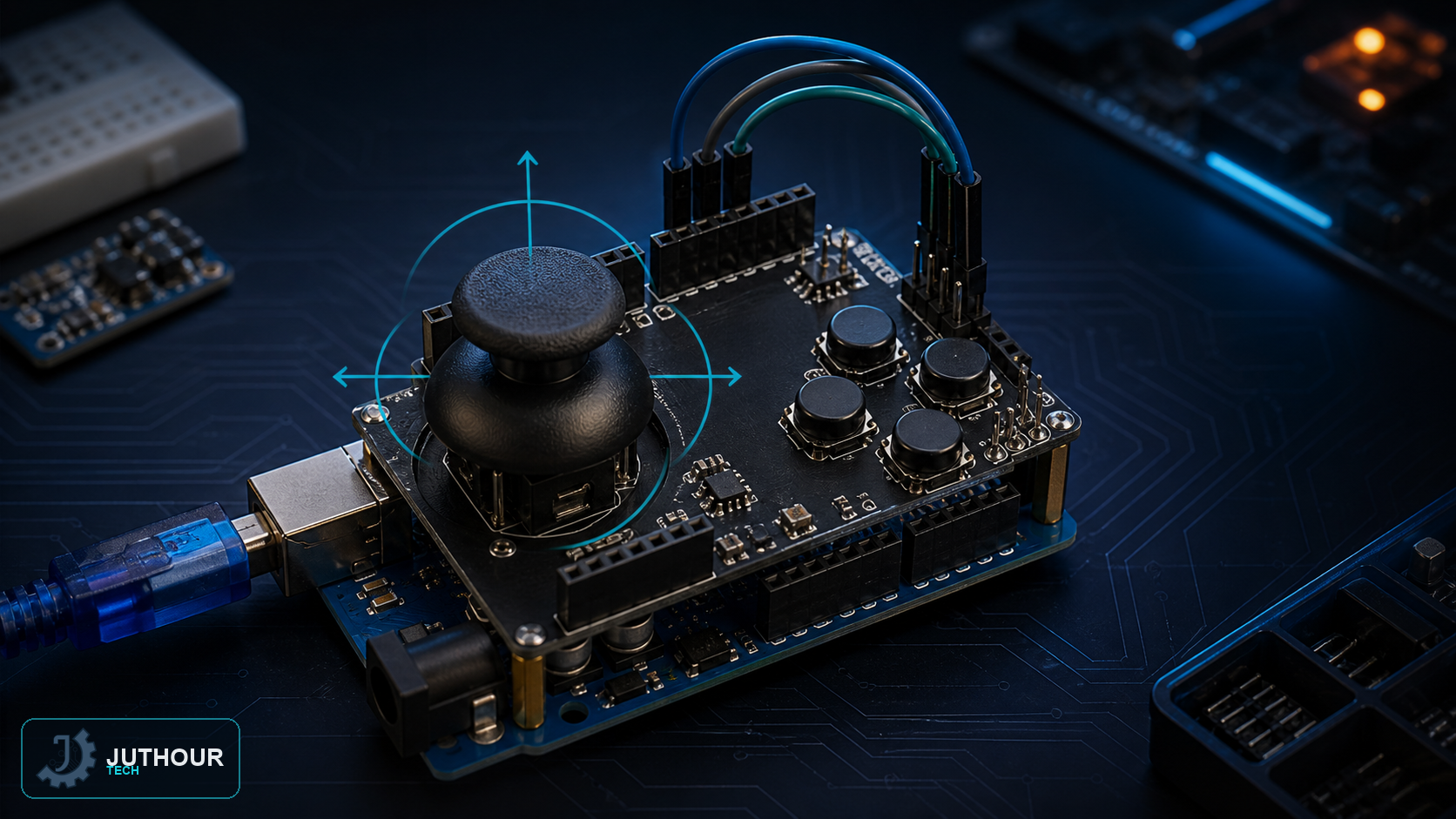

يُركَّب الشيلد مباشرة فوق لوحة الأردوينو عبر منافذ التوصيل القياسية (Header Pins) دون الحاجة لأي أسلاك إضافية، ليشكّل معها وحدة واحدة متكاملة. يضيء مؤشر LED على الشيلد فور تشغيله للتأكد من عمله بشكل صحيح.

مكونات التحكم

يضم الشيلد مدخلين تناظريين (پوتنشيومترين) لقياس موضع العصا على المحورين X وY، متصلين بالمنفذين A0 وA1 على التوالي، وينتجان قراءات جهد متغيرة تعكس درجة انحراف العصا في ثمانية اتجاهات. إضافة لذلك، يضم الشيلد سبعة أزرار ضغط رقمية - ستة أزرار مستقلة وزر سابع مدمج في مقبض العصا نفسه (بالضغط عليها للأسفل) - متصلة بالمنافذ الرقمية من D2 حتى D7.

مجالات الاستخدام

تتيح القراءات التناظرية التحكم بحركة مؤشر أو شخصية على شاشة عرض، بينما توفر مصفوفة الأزرار أوامر تنقل وتحكم إضافية، ما يجعل الشيلد مناسبًا لمشاريع الروبوتات المتحكم بها يدويًا، والوسائط التفاعلية، والألعاب البسيطة المبنية على الأردوينو.

يمكنك إيجاد شيلد Joystick Shield v2.4 ضمن متجر Juthour Tech.
