يختلف DS18B20 عن حساسات الحرارة التناظرية كLM35 في نقطة جوهرية: خرجه رقمي بالكامل، ما يلغي الحاجة لتحويل تناظري-رقمي ويقلل من مشكلات التشويش المرافقة للإشارات التناظرية.
المكونات المطلوبة
لوحة أردوينو، وحدة حساس DS18B20، مقاومة سحب علوي (Pull-up) بقيمة 4.7 كيلو أوم، وأسلاك توصيل.

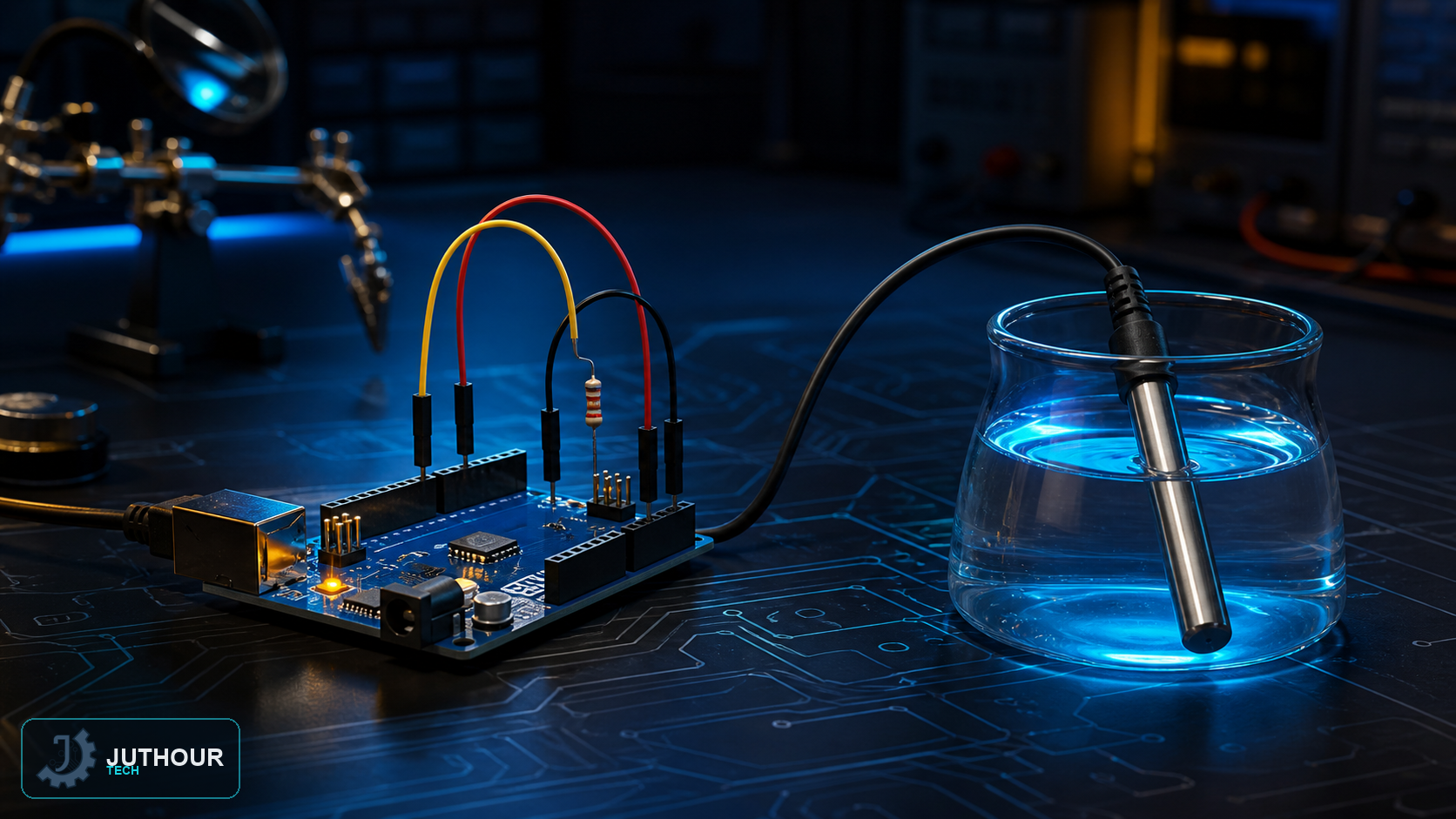

طريقة التوصيل
يعتمد الحساس على بروتوكول السلك الواحد (1-Wire) الذي يتيح التواصل ثنائي الاتجاه عبر خط بيانات واحد فقط (DQ)، إضافة لطرفي التغذية (VDD) والأرضي (GND) - أي ثلاثة أطراف فقط مقارنة بتعقيد الحساسات متعددة الأسلاك. يتطلب خط البيانات مقاومة سحب علوي بقيمة 4.7 كيلو أوم موصولة بين خط الإشارة وجهد التغذية للحفاظ على استقرار نقل البيانات.
مبدأ العمل
يقيس الحساس درجات الحرارة ضمن مدى واسع من -55 إلى +125 درجة مئوية بدقة ±0.5 درجة، مع دقة تحليل قابلة للضبط من 9 إلى 12 بت (الافتراضي 12 بت يعطي دقة 0.0625 درجة). يعمل الحساس على جهد بين 3 و5.5 فولت باستهلاك تيار منخفض يصل إلى 1 مللي أمبير أثناء التحويل. يمكن ربط عدة حساسات DS18B20 على نفس خط البيانات في آن واحد، إذ يحمل كل حساس عنوانًا فريدًا مبرمجًا من المصنع يسمح للكود بتمييزه عن غيره.
يمكنك إيجاد حساس DS18B20 ضمن متجر Juthour Tech.
