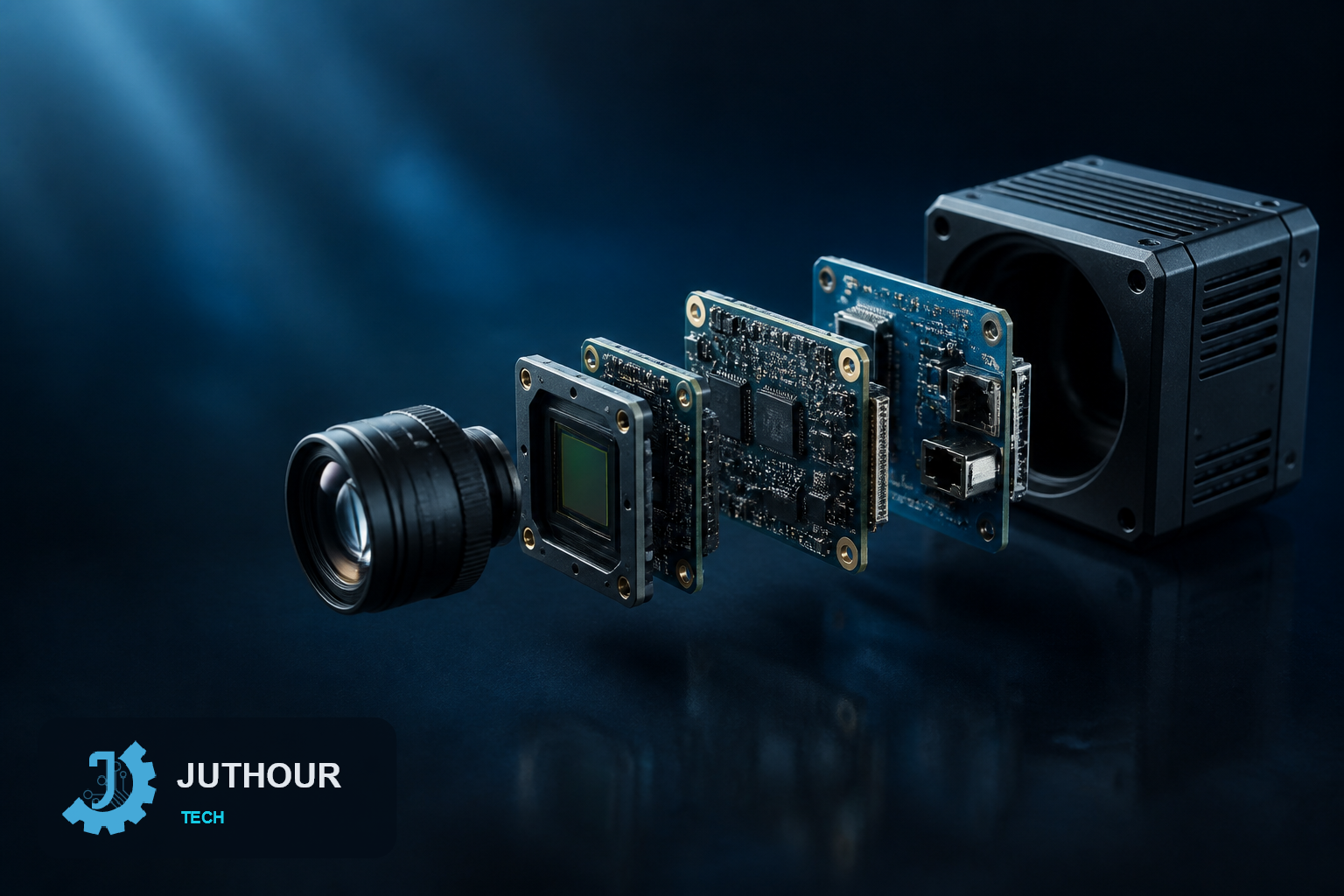

تقديم CHC5: نظام كاميرا وحدات متعددة من Circuit Valley

نظرة عامة على نظام الكاميرا CHC5

يمثل CHC5 من Circuit Valley تقدماً كبيراً في تكنولوجيا الكاميرات الوحدات المتعددة. يعتمد هذا النظام المبتكر على لوحة أساسية تستخدم AMD/Xilinx Zynq-7020 SoC FPGA، مما يوفر منصة مرنة للعديد من التطبيقات.

الميزات الرئيسية

يدعم CHC5 مجموعة متنوعة من لوحات الواجهة، بما في ذلك USB وHDMI وEthernet (PoE)، مما يسمح بخيارات اتصال واسعة. يمكن للمستخدمين تخصيص النظام مع أهداف عدسات مختلفة ولوحات مستشعرات تتميز بواجهات MIPI D-PHY وLVDS وSub-LVDS وLow Voltage LVDS أو SLVS. يتعامل معالج Arm Cortex-A9 ثنائي النواة بكفاءة مع المهام المعقدة، بينما تعزز بنية FPGA قدرات معالجة الصور وتدعم خوارزميات الذكاء الاصطناعي ورؤية الآلة.

المواصفات

• لوحة أساسية SoC: Xilinx AMD Zynq-7020 SoC FPGA
• وحدة المعالجة المركزية: ثنائية النواة Arm Cortex-A9
• FPGA: 85K خلية منطقية، 4.9Mb ذاكرة كتلة، 220 شريحة DSP
• ذاكرة النظام: 1GB DDR3
• التخزين: 1 Gbit ذاكرة فلاش، فتحة بطاقة MicroSD
• ISP: تم تنفيذه بالكامل على بنية FPGA

المصدر: CNX Software – Embedded Systems News (https://www.cnx-software.com/2026/09/02/circuit-valley-chc5-a-modular-usb-hdmi-and-ethernet-camera-system/)
