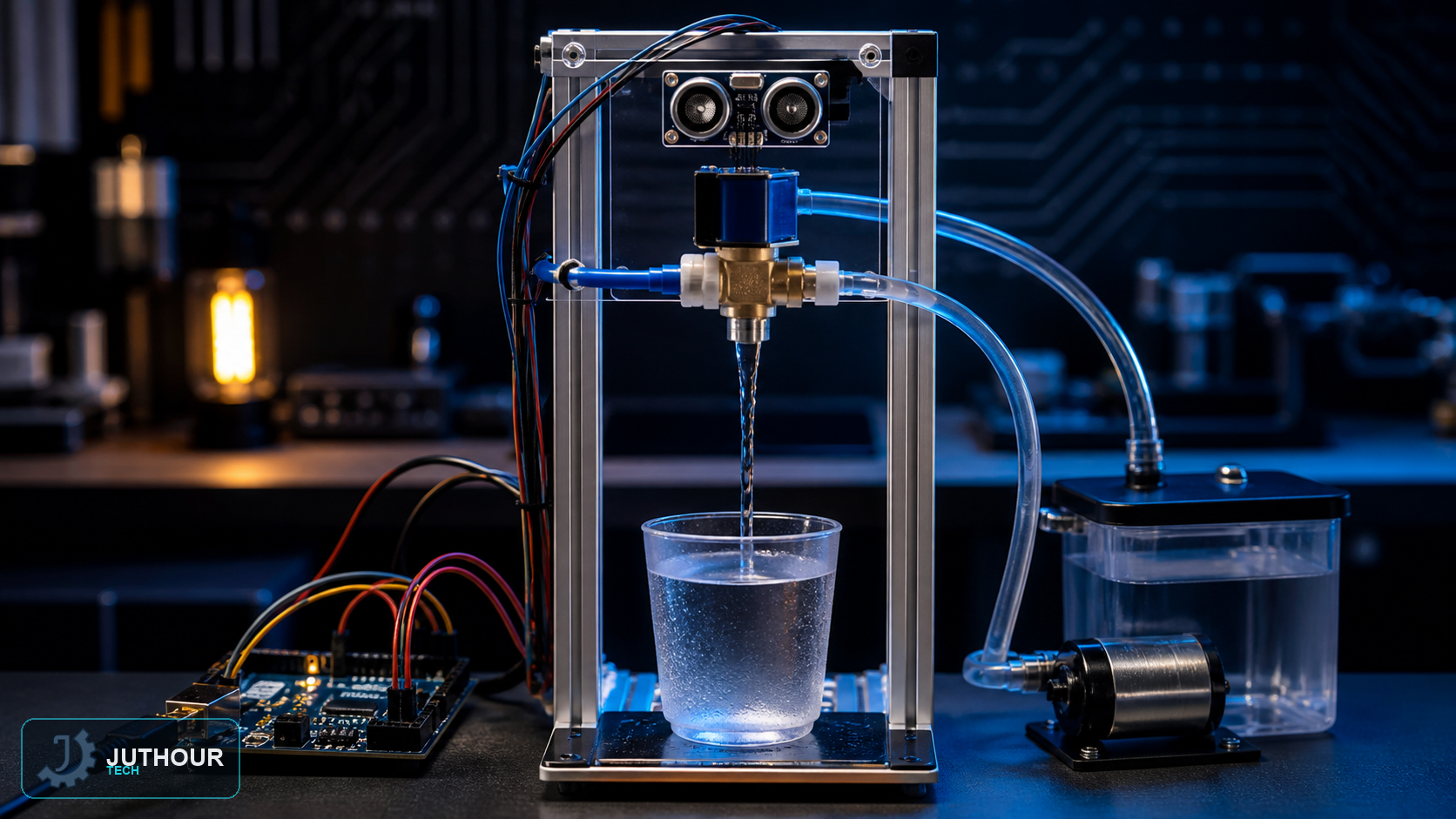

تصميم موزع مياه تلقائي بحساس مسافة وصمام كهرومغناطيسي

يجمع موزع المياه التلقائي بين حساس مسافة وصمام كهرومغناطيسي لصب الماء تلقائيًا دون لمس أي مفتاح، مما يحسّن النظافة ويقلل هدر المياه مقارنة بالصنابير التقليدية.

المكونات المطلوبة

لوحة أردوينو أونو، حساس مسافة بالموجات فوق الصوتية HC-SR04، صمام كهرومغناطيسي (Solenoid Valve) للتحكم بمرور الماء، ترانزستور MOSFET من نوع IRF540 للتحكم بالصمام، مصباح LED للإشارة، ومقاومات مساندة.

طريقة التوصيل

يتصل حساس HC-SR04 بمنفذي Trig وEcho كالمعتاد. لا يوصَّل الصمام مباشرة بمنفذ الأردوينو لأنه يحتاج تيارًا أعلى بكثير مما يستطيع المنفذ توفيره؛ لذا يتحكم منفذ رقمي في قاعدة (Gate) ترانزستور IRF540، الذي بدوره يُشغِّل أو يوقف التيار المار عبر الصمام من مصدر تغذية منفصل مناسب لجهد الصمام وتياره.

مبدأ العمل

يقيس الكود المسافة باستمرار عبر الحساس، وعندما يقترب أي جسم (كوب أو إناء) لمسافة أقل من 10 سنتيمترات، يُفعِّل الأردوينو مصباح LED ويرسل إشارة تشغيل إلى قاعدة الترانزستور IRF540، فيفتح الصمام ويسمح بمرور الماء. بمجرد إبعاد الجسم وتجاوز المسافة العتبة المحددة، يُغلَق الصمام تلقائيًا ويتوقف تدفق الماء فورًا، فيعمل النظام بالكامل دون أي تدخل يدوي.
