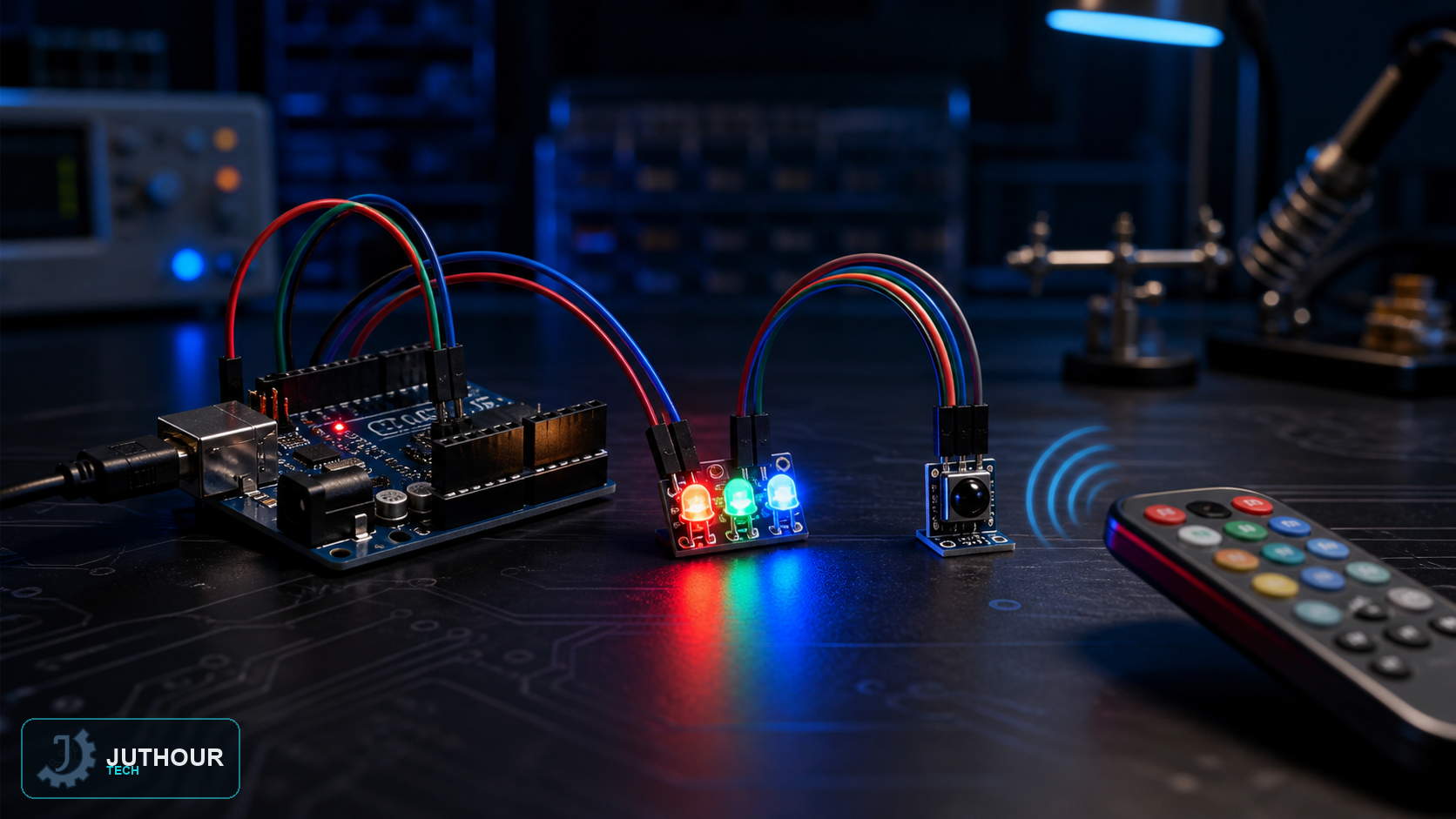

يجمع هذا المشروع بين مستقبل الأشعة تحت الحمراء ومصباح RGB ثلاثي الألوان للتحكم في لون الإضاءة عن بعد باستخدام أي جهاز تحكم بالأشعة تحت الحمراء (ريموت)، مستفيدًا من مبدأ تعديل عرض النبضة (PWM) لمزج الألوان.
المكونات المطلوبة
لوحة أردوينو أونو، مستقبل أشعة تحت حمراء (IR Receiver) بتردد 38 كيلوهرتز، مصباح RGB مشترك الكاثود، جهاز تحكم بالأشعة تحت الحمراء، ثلاث مقاومات 220 أوم لحماية أطراف المصباح.
طريقة التوصيل
يتصل مستقبل الأشعة تحت الحمراء بالمنفذ الرقمي 11، بينما تتصل أطراف المصباح الثلاثة بمنافذ PWM في الأردوينو: الأحمر بالمنفذ 9، والأخضر بالمنفذ 6، والأزرق بالمنفذ 5، كل منها عبر مقاومة 220 أوم.
مبدأ العمل
تعتمد قراءة إشارة الريموت على مكتبة IRremote، التي تفك تشفير الإشارة الواردة وتحوّلها إلى قيمة سداسية عشرية (Hex Code) مميزة لكل زر على جهاز التحكم. يقارن الكود هذه القيمة بقائمة من الأكواد المعروفة مسبقًا، وعند تطابقها مع أحد الأزرار المخصصة للألوان، تُستدعى دالة مخصصة (RGB_color) تمرر لكل قناة لون قيمة بين 0 و255 عبر analogWrite(). وبما أن كل قناة (أحمر وأخضر وأزرق) يمكن أن تأخذ 256 مستوى إضاءة مستقلًا، فإن مزج القنوات الثلاث يتيح نظريًا نحو 16.7 مليون تدرج لوني مختلف.
