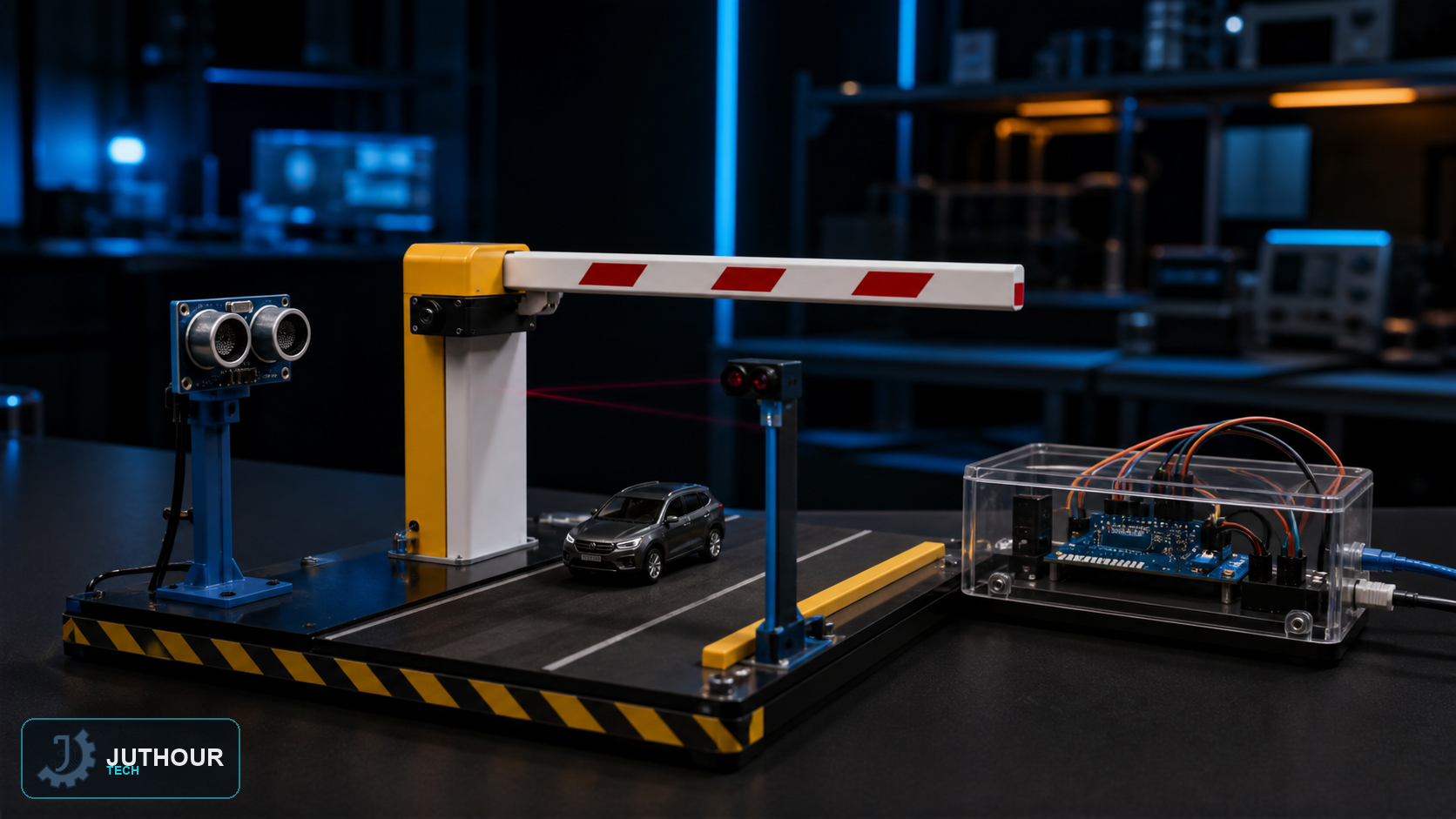

يوضح النموذج اكتشاف مركبة وتحريك حاجز بسيرفو، لكنه لا يصبح آمنًا لموقف حقيقي بحساس مسافة واحد وتأخير زمني ثابت.
منطق النموذج
يمكن لحساس الاقتراب طلب الفتح، ثم يؤكد حساس مرور مستقل عبور المركبة قبل الإغلاق. استخدم آلة حالات بدل delay الطويل، مع مهلة وخروج يدوي عند الخطأ.
عناصر الأمان
أضف حاجزًا ضوئيًا أو حساس حافة لمنع الإغلاق على جسم، وحدد القوة والسرعة، ووفّر تحريرًا يدويًا وحالة آمنة عند انقطاع الطاقة أو تعطل حساس.
التغذية
غذِّ السيرفو من مصدر مناسب مع أرضي مشترك، وافصل مسار التيار عن منطق المتحكم. هذا نموذج تعليمي لا بديل لوحدة تحكم حاجز معتمدة.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
