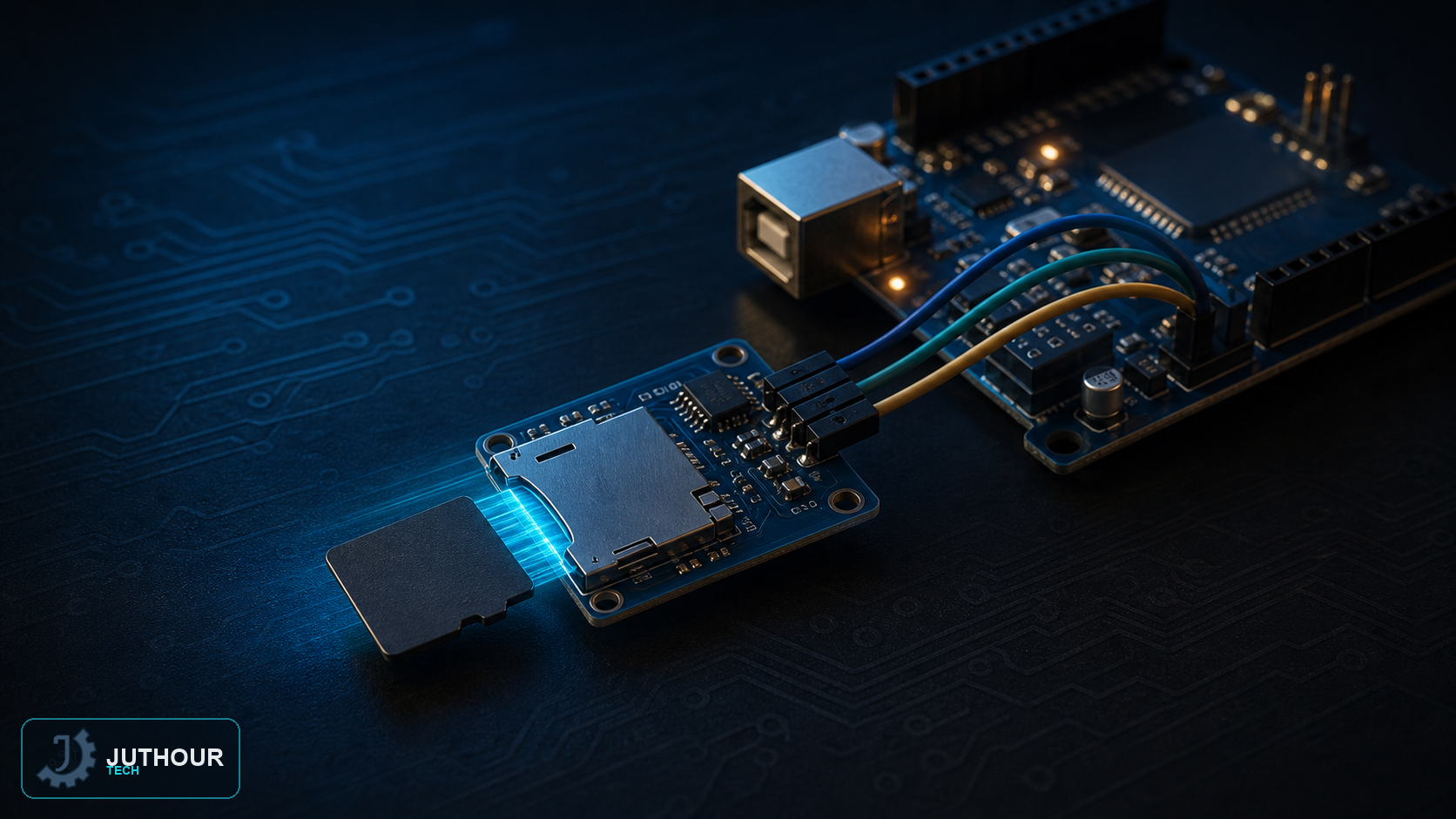

يحوّل وحدة قارئ بطاقات microSD أي مشروع أردوينو إلى نظام قادر على تخزين كميات كبيرة من البيانات، بدلًا من الاقتصار على الذاكرة الداخلية المحدودة للوحة.
ما هي هذه الوحدة؟
هي لوحة صغيرة تحمل فتحة لبطاقة microSD، مع دارة تحويل جهد مدمجة تتيح ربطها بلوحات أردوينو تعمل بمنطق 5 فولت، رغم أن بطاقات SD نفسها تعمل بمنطق 3.3 فولت فقط. تتواصل الوحدة مع المتحكم عبر بروتوكول SPI عالي السرعة، وهو نفس البروتوكول المستخدم في شاشات TFT وشرائح الذاكرة الأخرى.
عدد الأطراف وتوصيلها
تحتاج الوحدة عادة ستة أطراف: التغذية (VCC عادة 5 فولت) والأرضي (GND)، إضافة لأربعة أطراف SPI: MOSI لإرسال البيانات نحو البطاقة، وMISO لاستقبالها منها، وSCK لإشارة الساعة، وCS (اختيار الشريحة) الذي يحدد متى تكون الوحدة نشطة على خط SPI - وهو الطرف الوحيد القابل للتغيير لأي منفذ رقمي حر، بينما ترتبط الأطراف الثلاثة الأخرى بمنافذ SPI الثابتة على لوحة الأردوينو (11 و12 و13 على أونو).
البرمجة
تدير مكتبة SD القياسية المرفقة مع Arduino IDE عملية القراءة والكتابة على نظام ملفات FAT16 أو FAT32، عبر دوال مألوفة كـSD.begin() لتهيئة الاتصال، وSD.open() لفتح ملف، ودوال الكتابة والقراءة المعتادة المشابهة للتعامل مع الملفات في أي لغة برمجة عامة. هذه البساطة تجعل الوحدة أساس أي مشروع يحتاج تسجيل بيانات طويل الأمد، من محطات الطقس إلى أنظمة المراقبة المستقلة.
