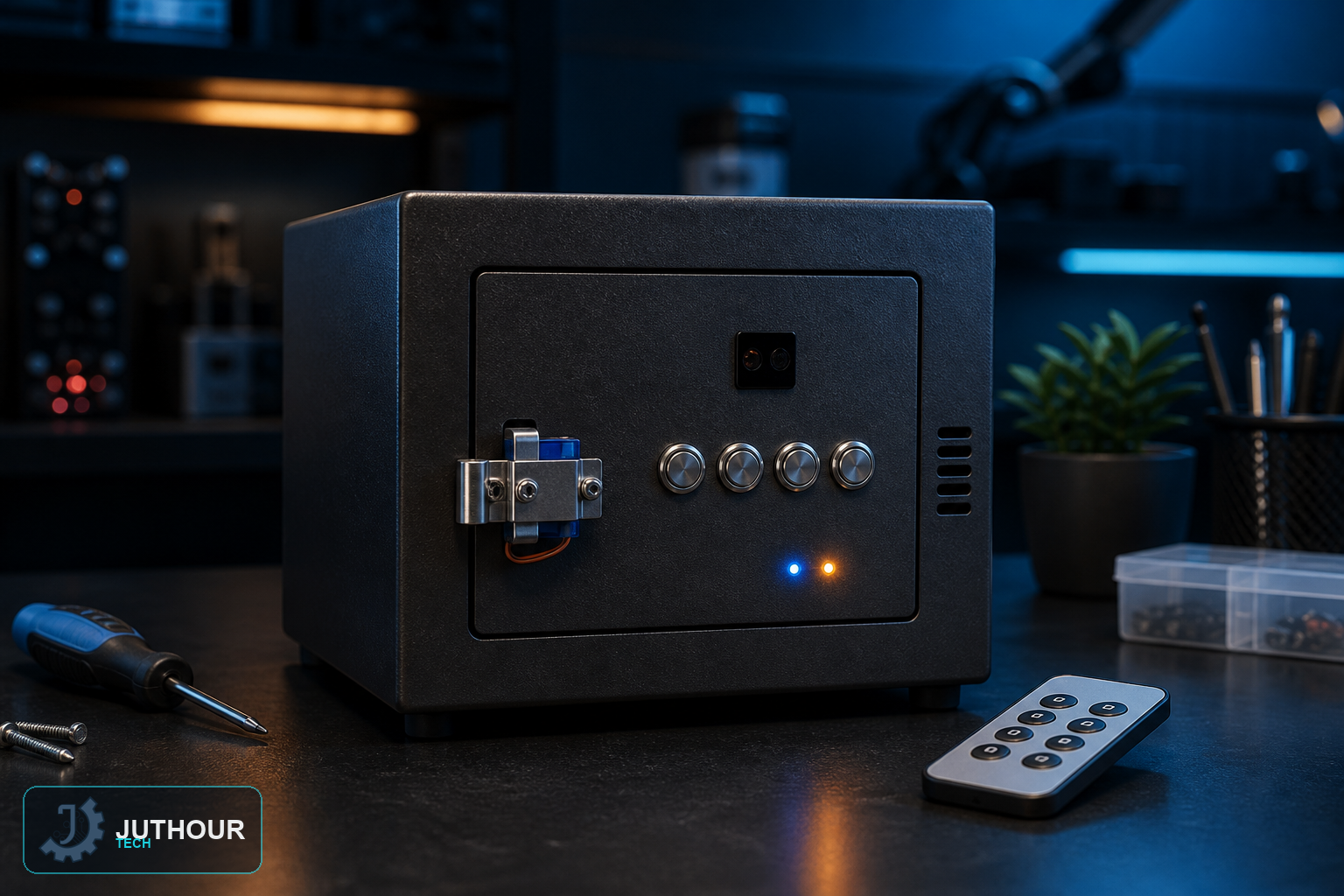

يجمع مشروع الخزنة المصغّرة هذا طريقتين منفصلتين لفتحها، تسلسل أزرار محدد أو جهاز تحكم بالأشعة تحت الحمراء، موضحًا كيف يستطيع أردوينو قبول أكثر من نوع إدخال للقفل نفسه بسهولة بدلًا من الاقتصار على طريقة واحدة.
المكونات المطلوبة
أردوينو أونو، أربعة أزرار ضغط مع مقاومات سحب علوي 10 كيلو أوم، محرك سيرفو لآلية القفل، مصباحا LED أحمر وأخضر، وحدة استقبال بالأشعة تحت الحمراء، ولوحة تجارب.
طريقة التوصيل
تتصل الأزرار الأربعة بالمنافذ من 4 إلى 7، ويتصل السيرفو بالمنفذ 2، ووحدة استقبال الأشعة تحت الحمراء بالمنفذ 3. يشير المصباح الأحمر لحالة القفل، والأخضر لفتح ناجح.
طريقتا الفتح
تتطلب الطريقة المعتمدة على الأزرار ضغط الأزرار الأربعة بنمط محدد، LOW-HIGH-HIGH-LOW من اليمين لليسار في المثال الأساسي، قبل أن يدير الكود السيرفو لفتح البوابة. بشكل منفصل، تنصت وحدة استقبال الأشعة تحت الحمراء لإشارات جهاز التحكم عن بعد: الضغط على زر "+" في جهاز التحكم يفتح الخزنة، وزر "-" يغلقها، بشكل مستقل تمامًا عن تسلسل الأزرار.
البرمجة
يتحقق الكود من مساري الإدخال كليهما في كل دورة، بقراءة حالات الأزرار الأربعة بحثًا عن تطابق النمط، وفحص أكواد الأشعة تحت الحمراء الواردة في الوقت نفسه، مديرًا السيرفو للفتح بمجرد نجاح إحدى الطريقتين.
أين يندرج هذا ضمن مشاريع الأقفال الأخرى لدينا
يختلف هذا عن مشروع قفل الباب بلوحة المفاتيح الذي يعتمد على رمز رقمي واحد من لوحة مفاتيح، وعن لعبة تخمين كلمة السر الموقوتة التي نتناولها في مقال آخر، والمبنية كتحدٍ لا كآلية تحكم دخول حقيقية. الميزة المميّزة لهذه الخزنة هي جمعها لمسارَي فتح مستقلَّين تمامًا، أزرار فيزيائية وأشعة تحت حمراء لاسلكية، في قفل واحد.
