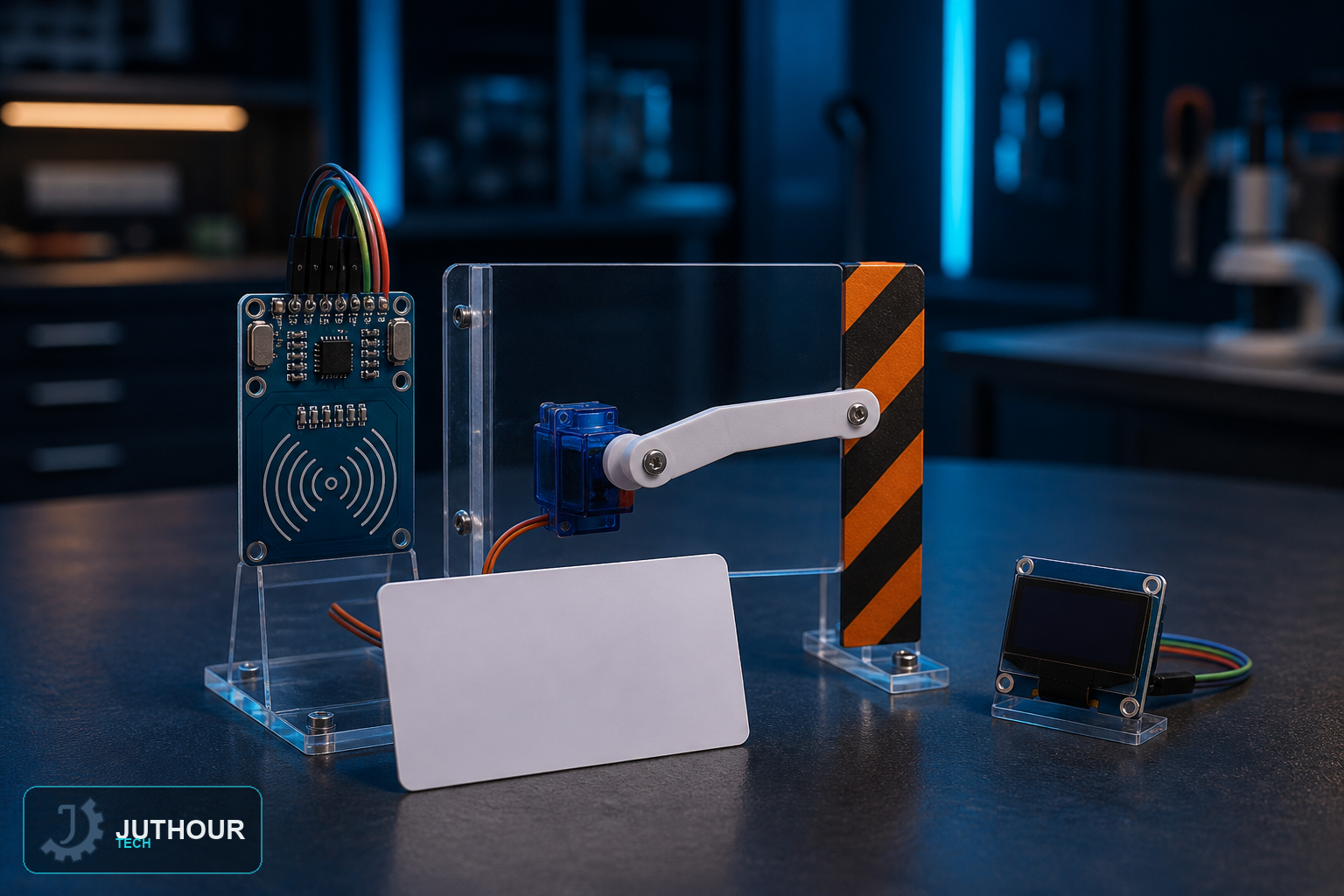

سبق أن بنينا حاجز موقف سيارات بسيطًا مفعَّلًا بالقرب باستخدام حساس فوق صوتي. يبني هذا المشروع نسخة أكثر قدرة: حاجز دخول مبني على RFID لا يُفتح إلا للبطاقات المصرَّح لها، مع شاشة OLED تؤكد ما إذا كان الدخول قد سُمح به أو رُفض.
كيف يختلف عن مشروع الحاجز فوق الصوتي
كان حاجز موقف السيارات الآلي السابق يُفتح لأي شيء يقترب بما يكفي، فلم يكن لديه أي مفهوم عمّن أو ما الذي يقترب. يضيف هذا المشروع تحكمًا فعليًا بالدخول: يجب أن تطابق البطاقة قائمة معرّفات مصرَّح بها قبل أن يتحرك الحاجز على الإطلاق، ما يجعله مناسبًا للدخول المتحكَّم به لا مجرد رصد قرب بسيط.
المكونات المطلوبة
أردوينو أونو، وحدة قارئ RFID من نوع MFRC522، شاشة OLED، محركا سيرفو لذراع الحاجز، وأسلاك توصيل.
طريقة التوصيل
تتواصل وحدة RFID عبر SPI (المنافذ 9-13) وتحتاج تحديدًا 3.3 فولت لا 5 فولت. تشترك شاشة OLED في ناقل I2C عبر A4/A5. يتصل محركا السيرفو بالمنفذ 6، عاملين معًا لرفع ذراع الحاجز وخفضه.
منطق التحكم بالدخول
يراقب الكود باستمرار وجود بطاقة قرب القارئ. عند رصد واحدة، يقرأ معرّفها الفريد ويتحقق منه مقابل قائمة معرّفات مصرَّح بها مسبقًا ومخزَّنة في الكود. تطابق البطاقة يرفع السيرفوين لفتح الحاجز لنحو ثانية قبل خفضه مجددًا، بينما تعرض OLED "ACCESS GRANTED". بطاقة غير مطابقة تُطلق "ACCESS DENIED" على OLED، ويبقى الحاجز منخفضًا.
أين يُستخدم هذا
البنية نفسها التي تتحكم بحاجز موقف السيارات هنا تعمل بالقدر نفسه من الكفاءة لباب متحكَّم بالدخول إليه، أو مدخل مجمَّع سكني مسوَّر، أو أي منطقة مقيَّدة يجب أن يُسمح بالمرور خلالها فقط لبطاقات محددة مسجَّلة مسبقًا؛ منطق مصادقة RFID لا يتغير، فقط ما ينتهي السيرفو بتحريكه.
