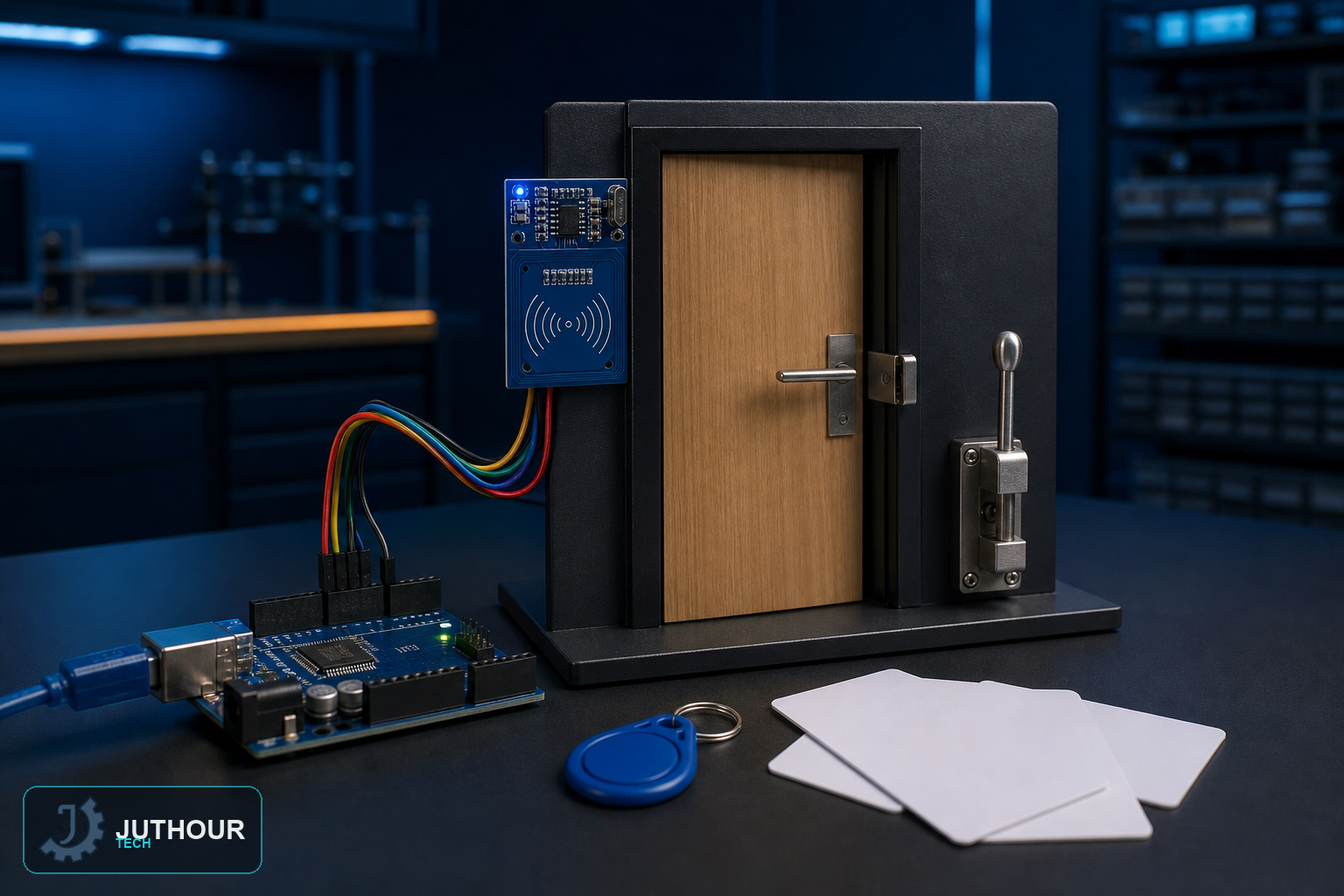

بناء نموذج طاولة للدخول عبر RFID بحالات صلاحية واضحة وسجل أحداث وفتح يدوي وسلوك آمن عند فقد التغذية أو الاتصال.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو، قارئ RFID من نوع RC522، محرك سيرفو، جرس تنبيه فعّال، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتواصل RC522 عبر SPI، بمنفذ SS على المنفذ 10 ومنفذ RST على المنفذ 9. يتصل السيرفو بالمنفذ 6، والجرس بالمنفذ 5.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
اختبر البطاقات الصحيحة والملغاة والمكررة وغير المقروءة وتكرار المسح وفقد التغذية وفصل القارئ وتعليق السيرفو وسلامة السجل والفتح اليدوي ومسار الخروج الطارئ.
حدود الاستخدام
بطاقات RC522 وسيرفو الهواة ليست نظام دخول آمنًا للمباني. يحتاج التطبيق الفعلي بيانات اعتماد آمنة وأقفالًا معتمدة وخروجًا مطابقًا للحريق وحماية للخصوصية وتكاملًا مؤهلًا.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
