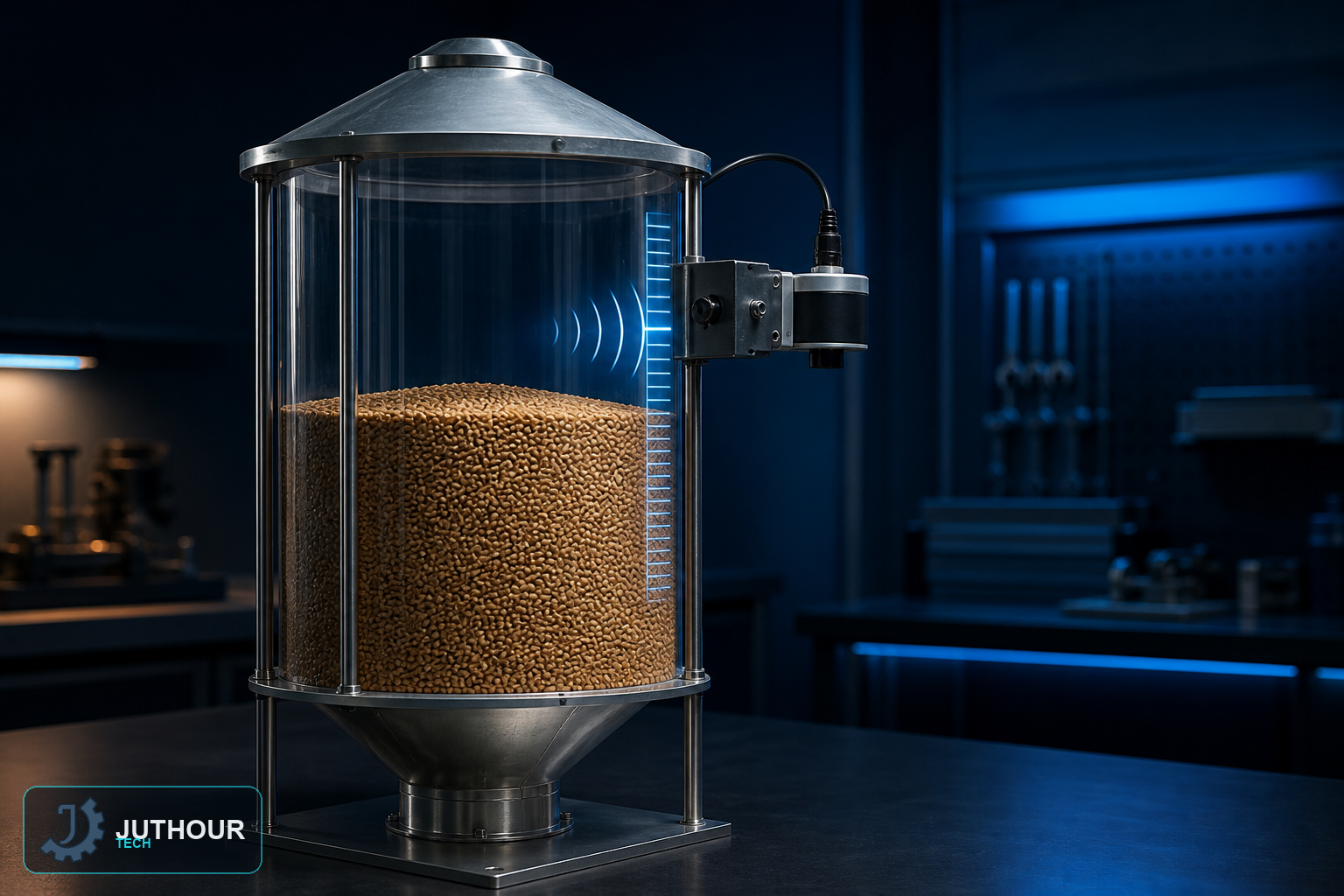

دراسة تقدير المستوى على نموذج مغلق مع توضيح أثر الغبار والهندسة والأصداء ومتطلبات اعتماد المناطق الخطرة في الصوامع الحقيقية.
هدف النموذج
يركز هذا المشروع على فهم القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة قبل التفكير في أي تطبيق أكثر تقدمًا.
المكونات المقترحة
أردوينو أونو، حساس فوق صوتي من نوع HC-SR04، شاشة LCD مقاس 16×2 تعمل عبر I2C، جرس تنبيه، مصباح LED أزرق، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل منفذا Trig وEcho الخاصان بـHC-SR04 بالمنفذين 12 و13، ويتصل جرس التنبيه بالمنفذ 3، والمصباح بالمنفذ 4، وتستخدم شاشة LCD توصيل I2C القياسي.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، وافصل الأحمال عن منافذ المتحكم بدائرة قيادة مناسبة، وأضف حماية للأحمال الحثية وتكييف مستويات الجهد عند الحاجة.
خطة الاختبار
اختبر نموذجًا فارغًا وممتلئًا جزئيًا بميول سطح مختلفة وسجل المنطقة العمياء وانعكاسات الجدار، ولا تعمم النتيجة مباشرة على صومعة صناعية.
حدود الاستخدام
لا تضع إلكترونيات الهواة داخل صومعة عاملة؛ فقد يشكل الغبار القابل للاشتعال خطر انفجار. يتطلب الاستخدام الصناعي أجهزة معتمدة للمناطق الخطرة وتصميمًا هندسيًا متخصصًا.
الخطوة التالية
وثّق مخطط الدائرة وإصدار المكتبات ونتائج الاختبار وحالات الفشل قبل تطوير النموذج، وارجع إلى مختصين ومعايير المجال متى ارتبط التطبيق بالسلامة أو الصحة أو المعدات الصناعية.
