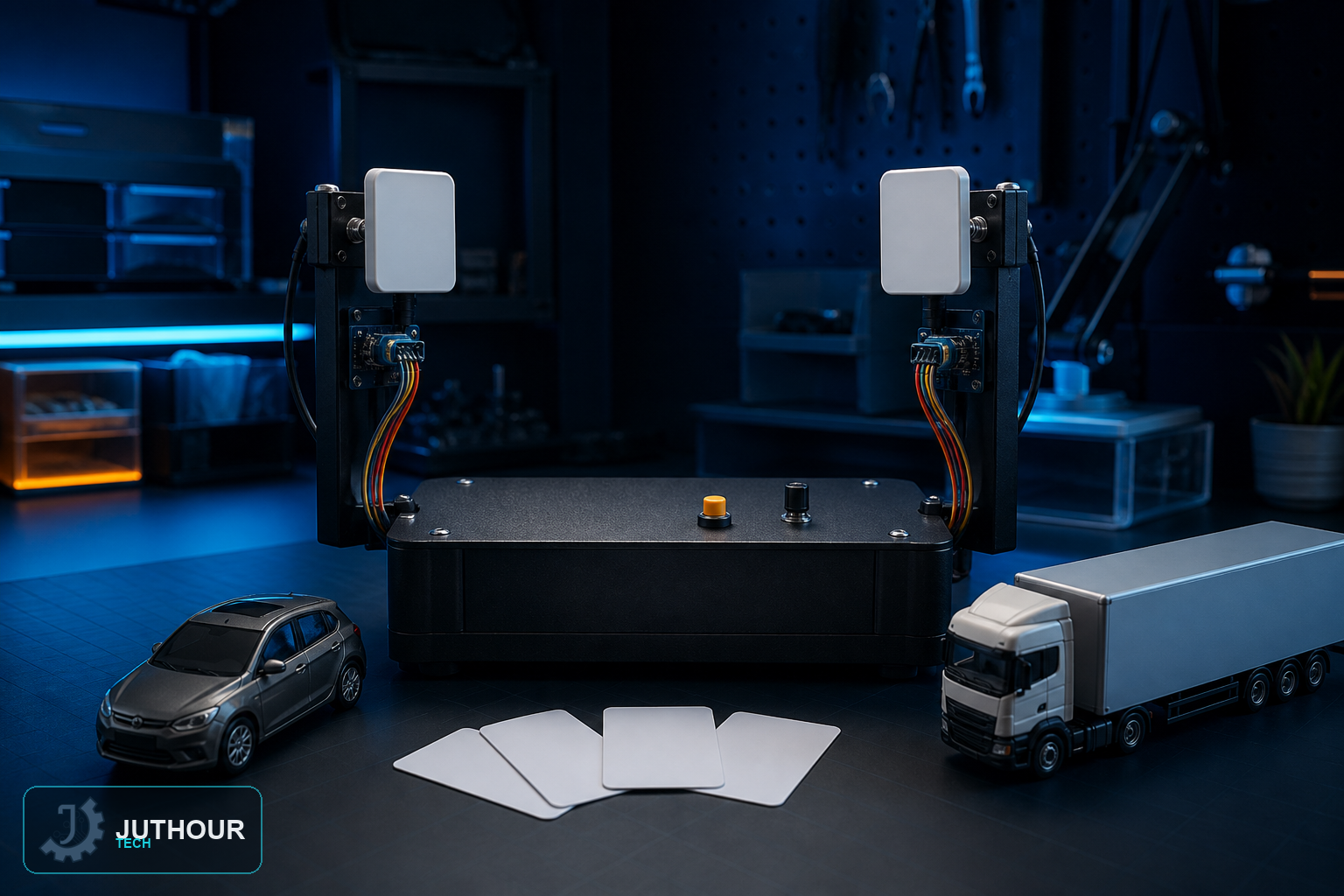

تسجيل أحداث الدخول والخروج المصرح بها عند بوابتين مصغرتين مع معالجة التكرار وطابور دون اتصال ومزامنة الساعة والتصحيح اليدوي.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
لوحتا Wemos D1، وحدتا قارئ RFID بتردد 13.56 ميغاهرتز مع بطاقات أو ميداليات مفاتيح، جرسا تنبيه فعّالان، لوحتا تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل منفذ RST الخاص بكل قارئ RFID بالمنفذ D3، ومنفذ SS بالمنفذ D4، مع اتصال جرسه بالمنفذ D2.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
اختبر البطاقات الصحيحة والملغاة والمكررة والمنسية وغير المقروءة وتكرار المسح والطابور دون اتصال ودقة الساعة والتصحيح اليدوي وسلامة السجل والخصوصية والاستعادة بعد انقطاع التغذية.
حدود الاستخدام
لا تتبع أحداث بوابة RFID حركة المركبة أو سلوك السائق. تحتاج الأنظمة الفعلية هويات آمنة وقواعد خصوصية وبوابات معتمدة وحساسات أمان وضبط تدقيق وربما تقنيات مركبات.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
