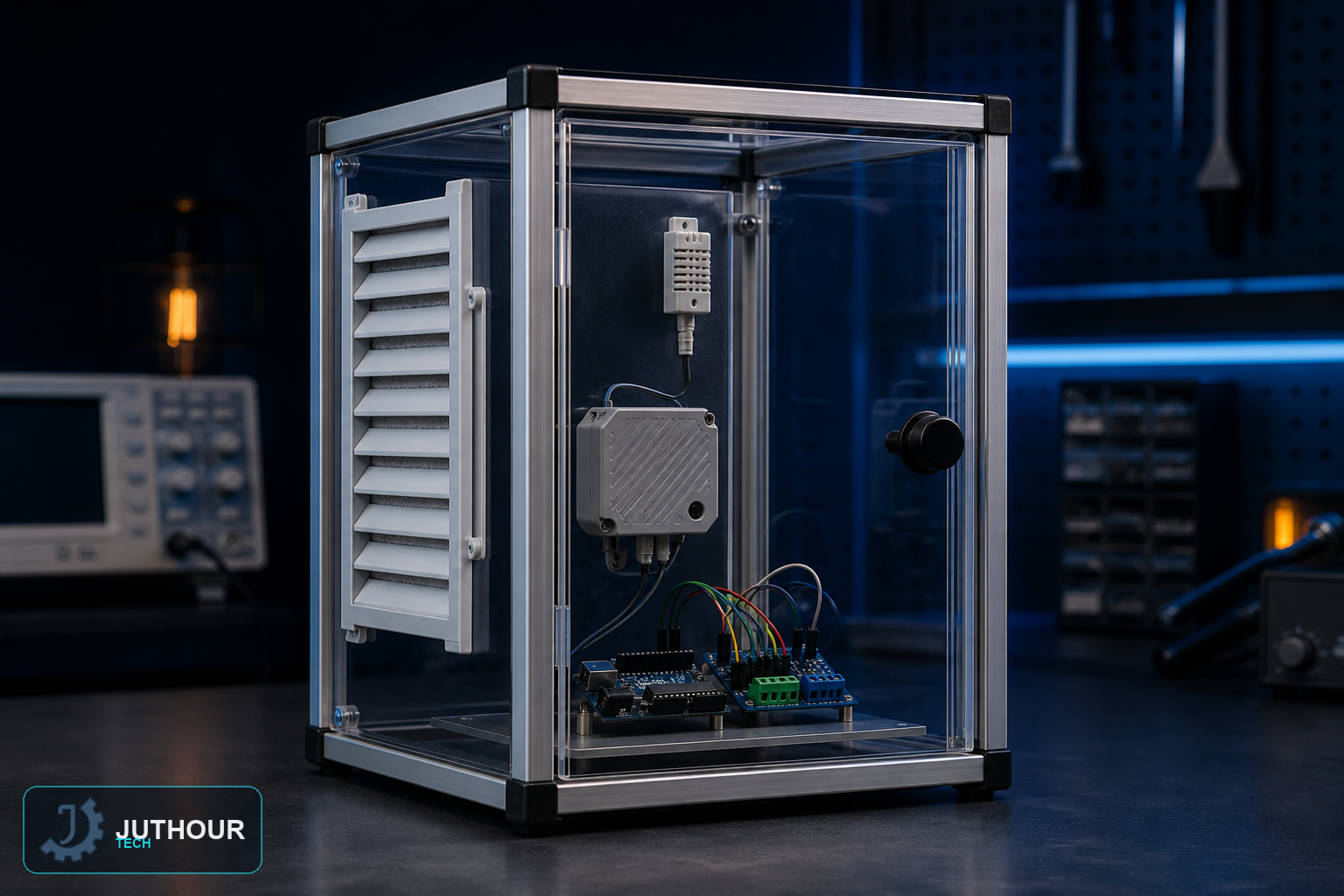

عرض قياس الحرارة والرطوبة والجسيمات اختياريًا مع فتحة تهوية نموذجية وفصل مراقبة الراحة عن الادعاءات الطبية.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
لوحة تحكم متوافقة مع Arduino أو Wemos حسب النموذج، وحساس حرارة ورطوبة من فئة SHT31، وواقٍ أو غلاف جيد التهوية، ومؤشر محلي، ومشغل منخفض الجهد اختياري عند عرض التهوية، ولوحة تجارب، وأسلاك.
التوصيل والتنفيذ
صِل SHT31 عبر I2C وبالجهد الذي تحدده الشركة، وضعه بعيدًا عن حرارة اللوحة وفي موضع يمثل البيئة المقاسة. شغّل أي مروحة أو سيرفو عبر مصدر ومرحلة قيادة مناسبين مع تشغيل يدوي وحالة آمنة عند العطل.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
قارن القراءات بمرجع معاير في ظروف متعددة، وقيّم موضع الحساس وزمن الاستقرار والهسترة وفجوات التسجيل وعطل الحساس وفقد التغذية وفشل الإشعار.
حدود الاستخدام
لا تقيس الحرارة والرطوبة خطر الربو وقد لا تزيل التهوية كل المحفزات. اتبع الرأي الطبي واستخدم HVAC وترشيحًا وتقييمًا لجودة الهواء بتصميم مناسب.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
