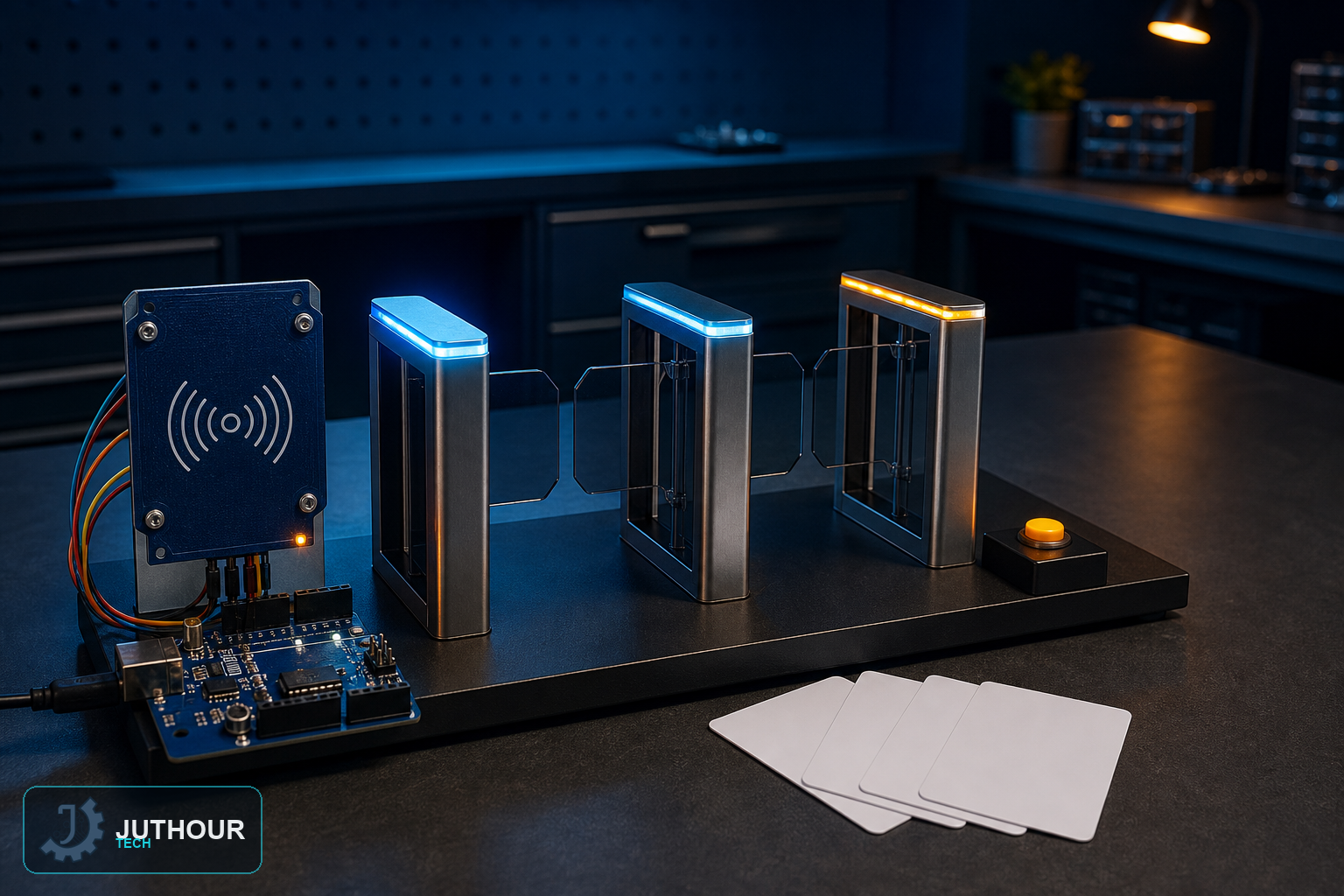

نمذجة حالات التسجيل والطابور ببطاقات RFID فارغة وسجلات محدودة البيانات وتغذية ميسّرة ومسار يدوي للحالات الاستثنائية.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو R3، قارئ RFID من نوع RC522، محرك سيرفو من نوع SG90، جرس تنبيه فعّال، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتواصل RC522 عبر SPI، بمنفذ SS على المنفذ 10 ومنفذ RST على المنفذ 9. يتصل السيرفو بالمنفذ 6، والجرس بالمنفذ 5.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
اختبر البطاقات الصحيحة والمكررة والمنسية وغير المقروءة والعمل دون اتصال ومعدل المسح وقت الذروة والتغذية الميسّرة والتجاوز اليدوي ومسح البيانات والعدالة في الاستثناءات.
حدود الاستخدام
لا تستخدم النموذج لمنع الطعام أو تتبع الأطفال دون حاجة أو كشف الهوية. يحتاج النظام المدرسي حماية وموافقة وحدًا أدنى من البيانات وإتاحة وإشراف العاملين.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
