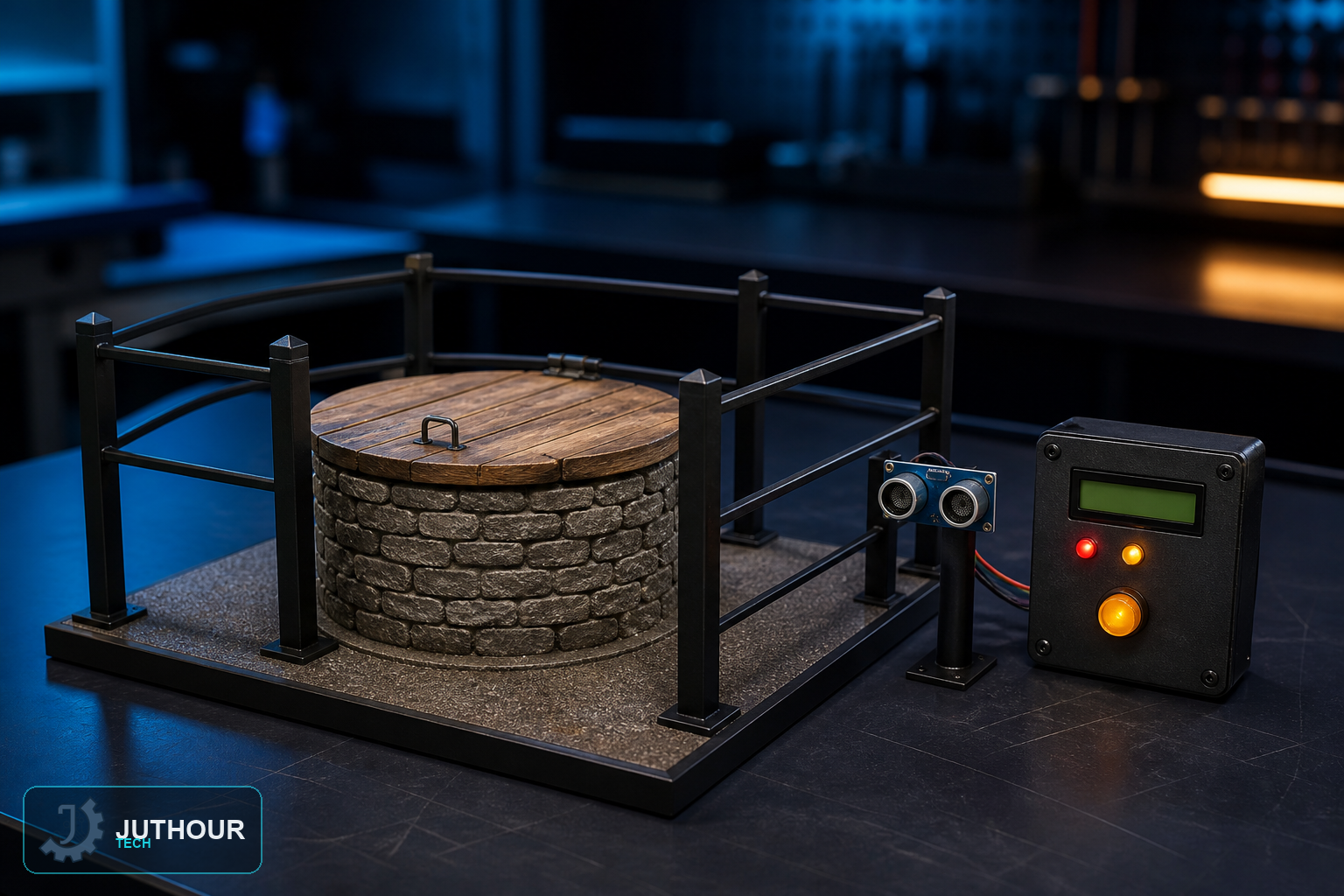

دراسة الاستشعار بالموجات فوق الصوتية على نموذج بئر مصغر ومحاط بحاجز وتوثيق الأعطال البيئية التي تجعل الحاجز المادي ضروريًا.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو، حساس فوق صوتي من نوع HC-SR04، وحدة بلوتوث HC-05، جرس تنبيه، مصباح LED أصفر، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل منفذا Trig وEcho الخاصان بـHC-SR04 بالمنفذين 5 و6، ويتصل الجرس بالمنفذ 3، والمصباح بالمنفذ 4. تتواصل وحدة HC-05 عبر منفذ تسلسلي برمجي من خلال المنفذين 10 و11.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
استخدم نموذجًا مصغرًا مغلقًا فقط، واختبر زوايا الاقتراب والأهداف الصغيرة والرياح والمطر والغبار والنباتات وحجب الحساس وتعدد الأهداف وفقد التغذية وتعطل التنبيه.
حدود الاستخدام
لا تختبر عند بئر حقيقي ولا تعتمد على إنذار. ركّب غطاءً محكمًا أو حاجزًا مطابقًا وامنع الوصول وصن الموقع واتبع متطلبات السلامة المحلية.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
