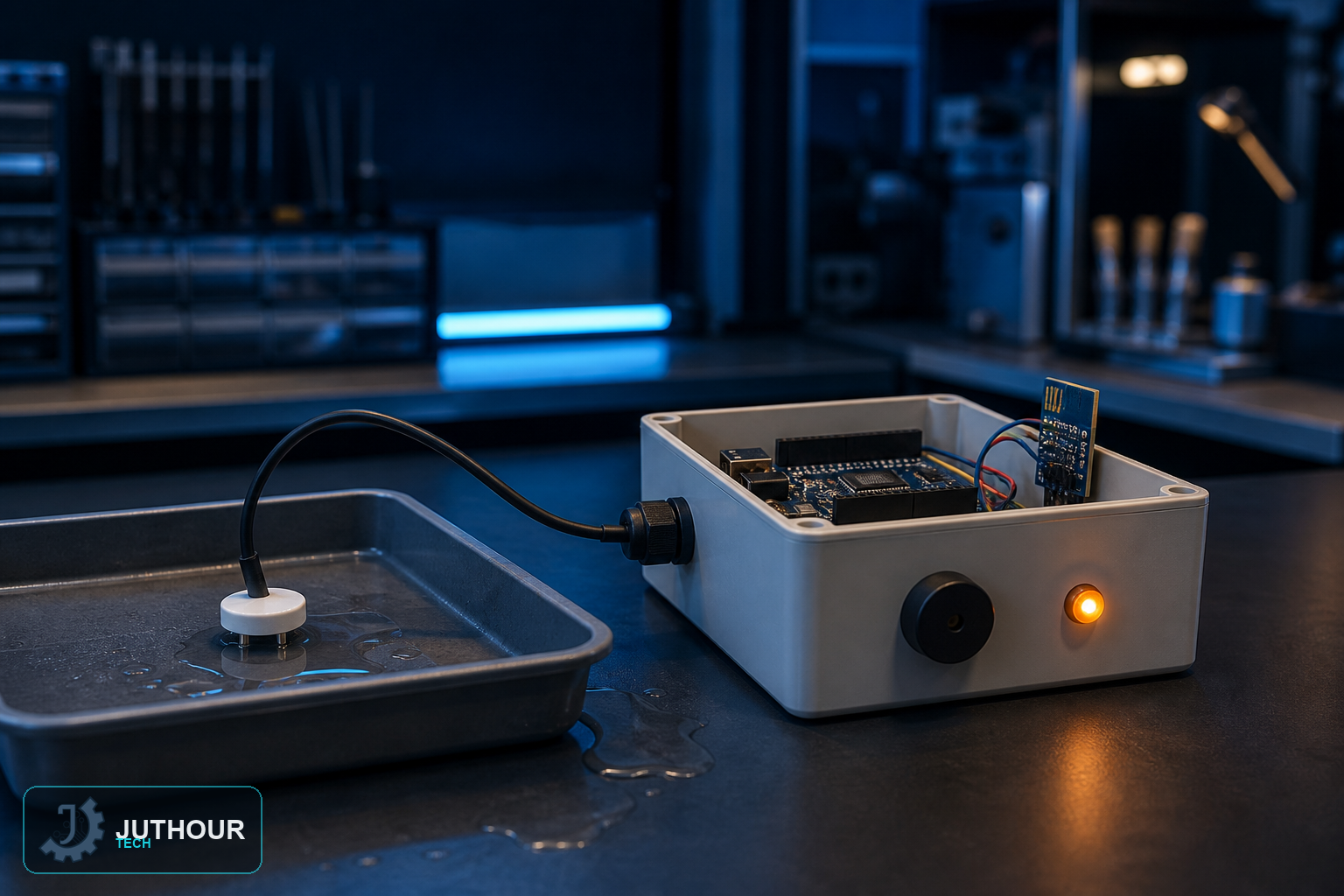

بناء كاشف تسرب أرضي منخفض الجهد بمسبار قابل للاستبدال وتنبيه محلي وإخطار اختياري مع مراعاة التآكل وفقد الاتصال.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو، حساس ماء لكشف العمق (3-5 فولت تيار مستمر)، وحدة بلوتوث HC-05، جرس تنبيه، مصباح LED أصفر، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل الخرج الرقمي لحساس الماء بالمنفذ 2، ويتصل الجرس بالمنفذ 3، والمصباح بالمنفذ 4. تتواصل وحدة HC-05 عبر منفذ تسلسلي برمجي من خلال المنفذين 10 و11 بمعدل 9600 بود.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
استخدم حوضًا ضحلًا بعيدًا عن كهرباء الشبكة، واختبر القطرات وانتشار الماء وبقايا المنظف والتكاثف وزمن الجفاف وتآكل المجس وقطع الكابل وفقد الإخطار.
حدود الاستخدام
التنبيه ليس وسيلة لمنع الغمر ولا يتحكم في كهرباء الشبكة بدائرة هواة مكشوفة. استخدم سباكة وعزلًا ومنتجات فصل معتمدة وتنبيهًا محليًا.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
