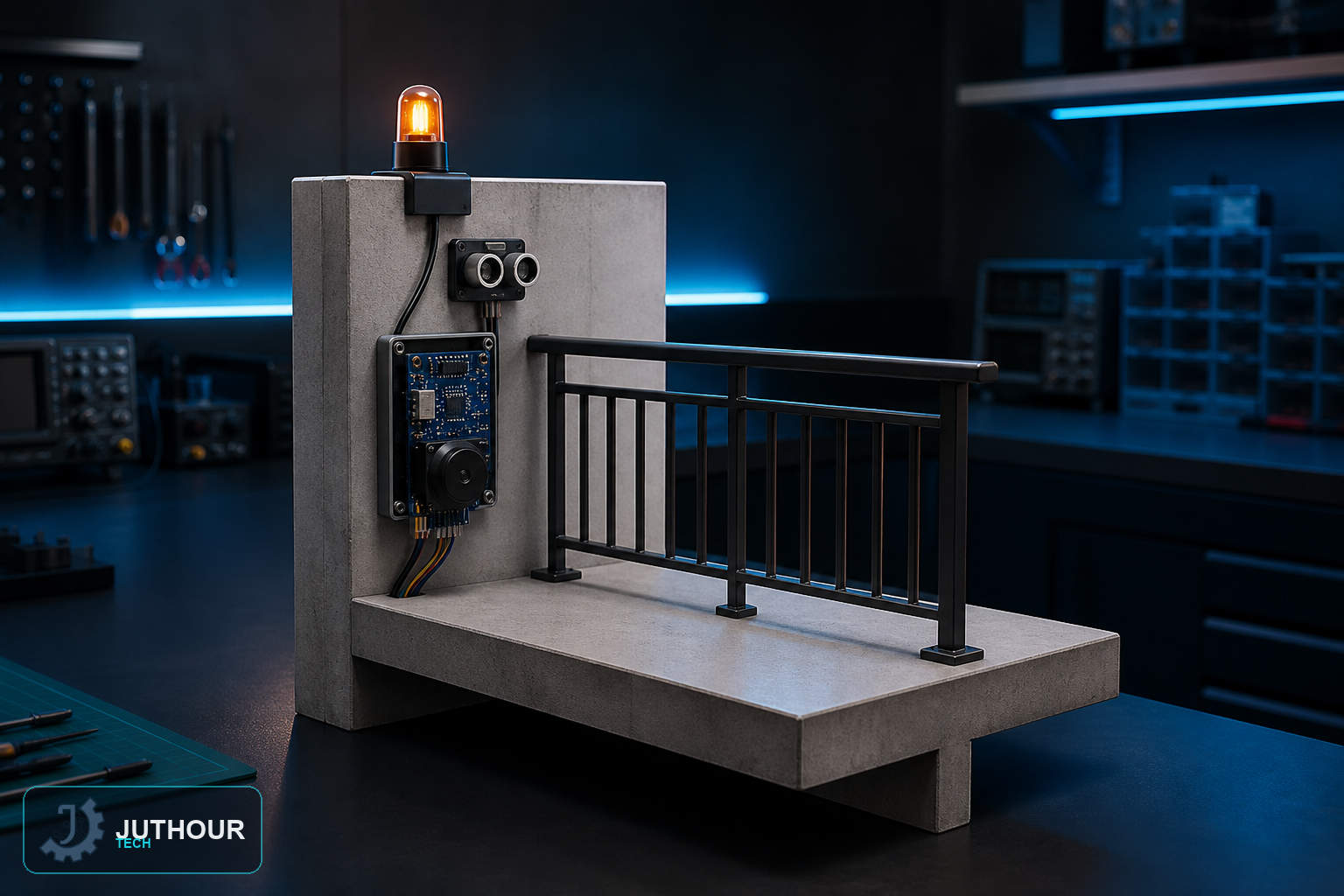

دراسة استشعار التقارب على نموذج شرفة مصغر وتوثيق المناطق العمياء والإنذارات الخاطئة ووسائل الحماية المستقلة اللازمة.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو R3، حساس فوق صوتي من نوع HC-SR04، جرس تنبيه فعّال 5 فولت، مصباح LED أصفر، وحدة بلوتوث من نوع HC-05، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل منفذا Trig وEcho الخاصان بـHC-SR04 بالمنفذين 5 و6، ويتصل الجرس بالمنفذ 3، والمصباح بالمنفذ 4، وتتصل HC-05 عبر اتصال تسلسلي برمجي على المنفذين 10 و11.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
استخدم نموذجًا مصغرًا محاطًا بحاجز فقط، واختبر الأهداف الصغيرة والمائلة وضوء الشمس والستائر ومحاكاة المطر وتعدد الأهداف وحجب الحساس وفقد الاتصال والتغذية.
حدود الاستخدام
هذا النموذج ليس وسيلة لحماية الأطفال ولا يستبدل إغلاق الوصول أو حواجز الشرفة المطابقة للكود أو الإشراف أو وسائل المنع الهندسية.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
