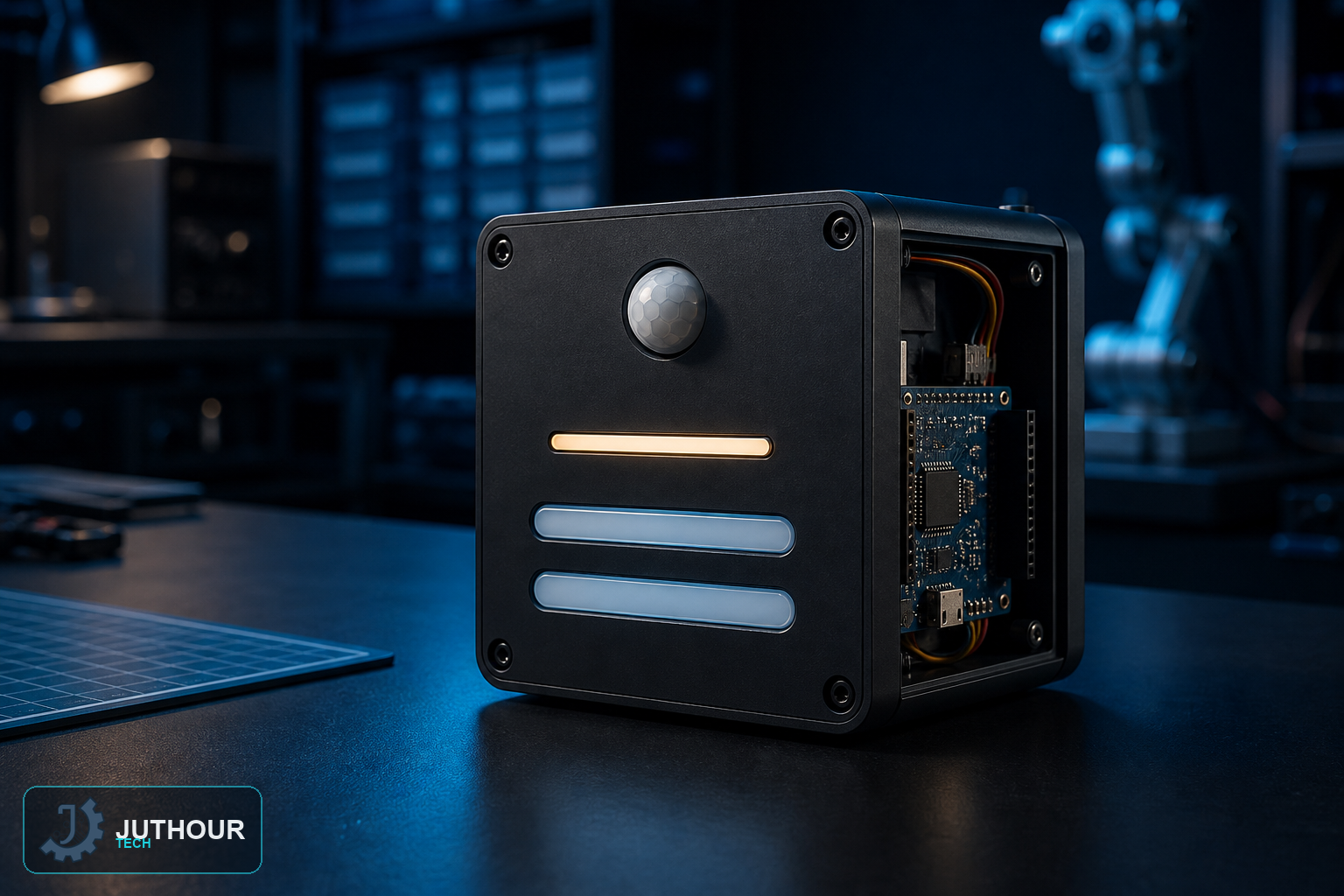

إنشاء مذكّر محترم عند المدخل بإشارات مرئية أو هادئة قابلة للضبط دون محاولة التحكم في هواتف الزوار أو التشويش عليها.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو R3، حساس فوق صوتي من نوع HC-SR04، شاشة LCD مقاس 16×2 تعمل عبر I2C، مصباح LED أصفر، جرس تنبيه فعّال، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل منفذا Trig وEcho الخاصان بـHC-SR04 بالمنفذين 12 و13، ويتصل المصباح بالمنفذ 4، والجرس بالمنفذ 3، وتستخدم شاشة LCD توصيل I2C القياسي.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
اختبر مدى الكشف واتجاه الدخول والخروج والازدحام وسطوع الوضع الهادئ وزمن التكرار والإنذارات الخاطئة وإتاحة الاستخدام وسهولة الإيقاف للمسؤول.
حدود الاستخدام
الجهاز مذكّر سلوكي فقط؛ فلا يرسل تشويشًا ولا يصل إلى الهواتف ولا يسجل الزوار ولا يصدر صوتًا مشتتًا داخل المسجد أو أي مكان هادئ.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
