قياس الحرارة والرطوبة بحساس مناسب وحساب مؤشر استرشادي ومقارنته بمرجع معاير داخل ظروف اختبار محكومة.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة

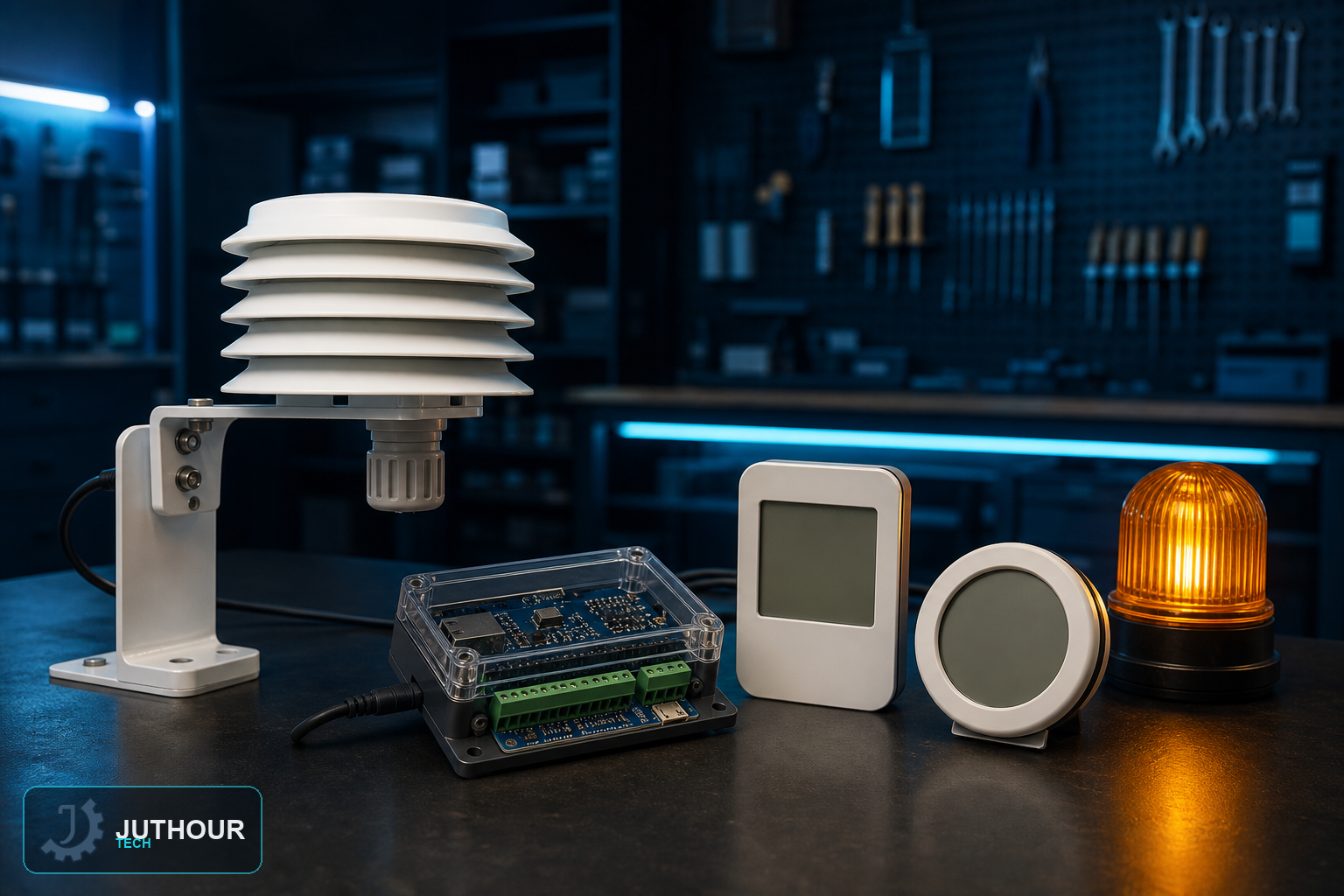

لوحة Arduino Uno R3، وحساس حرارة ورطوبة من فئة SHT31، وواقٍ جيد التهوية من الإشعاع، وضوء وصفارة تنبيه منخفضا الجهد ومعزولان، ولوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
صِل SHT31 عبر I2C وبجهد الوحدة الذي تحدده الشركة. ضع الحساس داخل واقٍ جيد التهوية وبعيدًا عن حرارة اللوحة، وشغّل الصفارة أو المصباح عبر مرحلة قيادة مناسبة منخفضة الجهد.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
استخدم حساسًا من فئة SHT31 داخل واقٍ جيد التهوية، وقارن القراءات بمرجع معاير في ظروف متعددة، وسجل زمن الاستقرار واختبر أعطال الحساس والتغذية.
حدود الاستخدام
لا تستبدل الحرارة والرطوبة وحدهما برنامج WBGT معتمدًا أو سياسة العمل والراحة أو الترطيب والتأقلم والإشراف ومتطلبات الصحة المهنية.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
