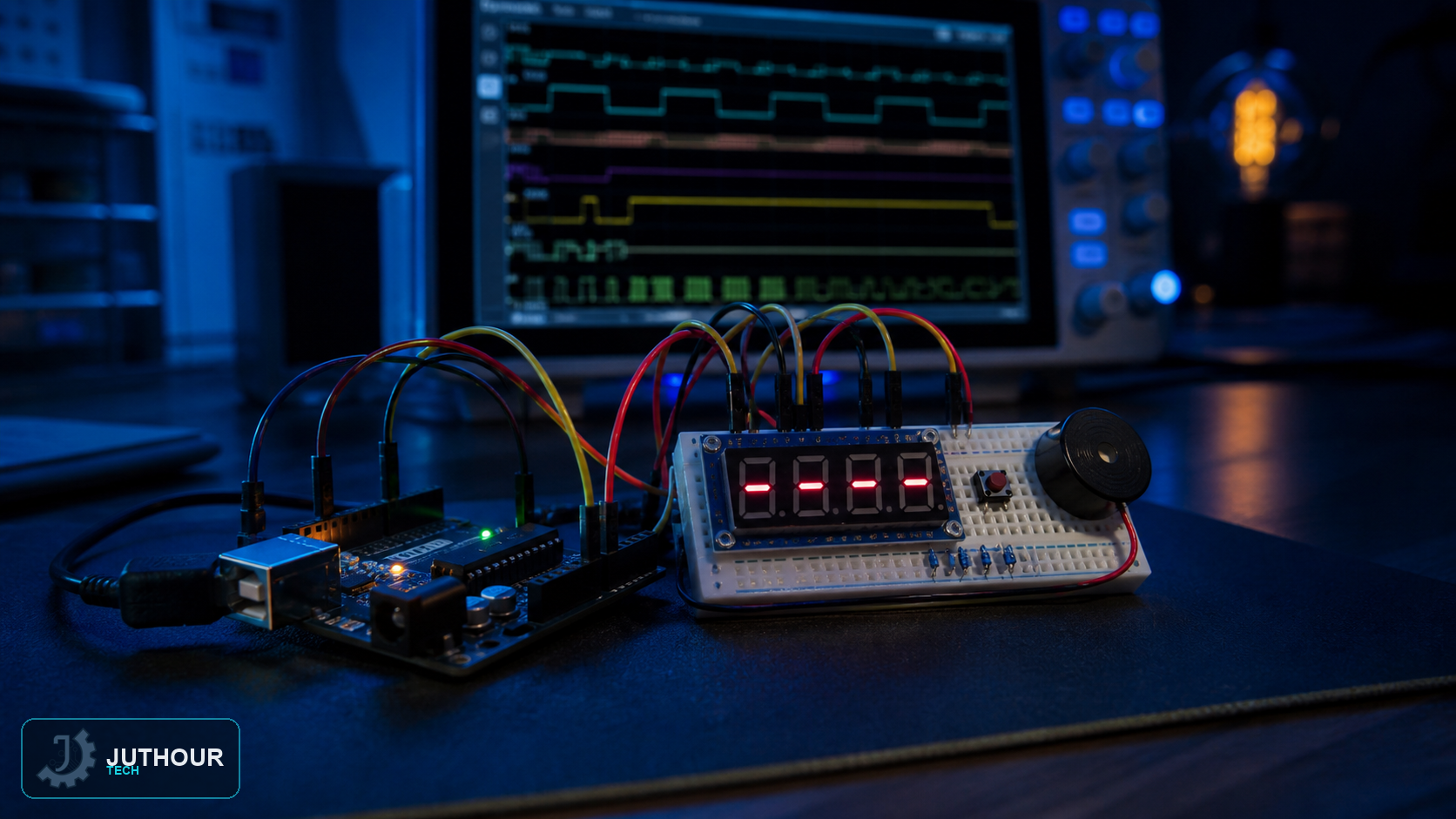

مؤقت عدّ تنازلي تلقائي بالأردوينو وشاشة TM1637

سبق أن تناولنا شاشة TM1637 كعدّاد تفاعلي للأعلى والأسفل مع أزرار تحكم وتخزين في EEPROM. يستخدم هذا المشروع الشاشة نفسها لغرض مختلف: مؤقت تنازلي بمدة ثابتة يبدأ تلقائيًا فور تشغيله.

المكونات المطلوبة

أردوينو نانو، وحدة شاشة LED رباعية الأرقام من نوع TM1637، لوحة تجارب، وأسلاك توصيل من نوع ذكر-ذكر.

طريقة التوصيل

يحتاج TM1637 أربعة توصيلات فقط: CLK بالمنفذ 2، DIO بالمنفذ 3، بالإضافة للتغذية والأرضي، وهو التوصيل البسيط نفسه الذي تستخدمه الوحدة دائمًا.

كيف يعمل العد التنازلي

استخدم طرح قيم millis غير الموقعة لمقاومة التفاف العداد، وحدّث الشاشة عند تغير الثانية فقط. تجنب delay أثناء العد أو وميض النهاية حتى تظل الأزرار والصافرة والاستجابة متاحة.

ماذا يحدث عند الوصول للصفر

بمجرد وصول العد التنازلي إلى 00:00، لا تتوقف الشاشة فحسب، بل تومض، متناوبة بين عرض "00:00" والانطفاء كل نصف ثانية تقريبًا، معطية إشارة بصرية واضحة بانتهاء الوقت دون الحاجة لجرس تنبيه أو أي مكون إضافي.

كيف يختلف هذا عن مشروع عداد TM1637 السابق

كان مشروع TM1637 السابق عدّادًا تفاعليًا بثلاثة أزرار للزيادة والنقصان وإعادة الضبط، مع حفظ قيمته الحالية في EEPROM بحيث تبقى بعد انقطاع التغذية. يتجاوز هذا المؤقت التنازلي كل ذلك، فلا أزرار ولا حالة محفوظة، إنه مؤقت أبسط بمدة ثابتة يعد تنازليًا من قيمة محددة مسبقًا تلقائيًا مع كل تشغيل.
