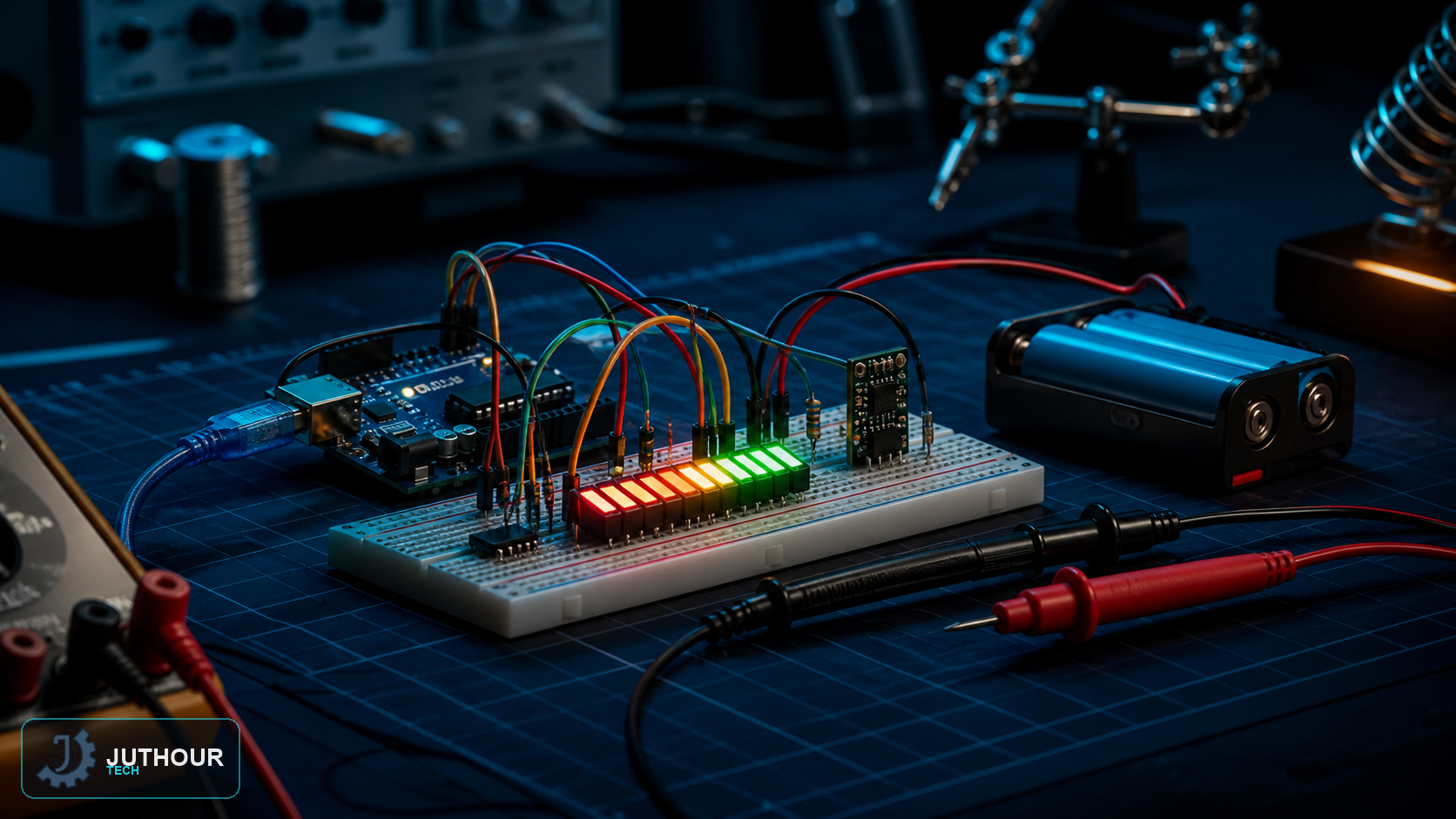

أظهر مقالنا السابق عن مقياس الجهد بالأردوينو قراءة رقمية دقيقة؛ يستبدل هذا المشروع جزءًا من تلك الدقة بشيء أسرع في القراءة بنظرة واحدة: شريط LED من 10 قطع يمتلئ تدريجيًا مع ارتفاع جهد البطارية، بجانب شاشة LCD للرقم الدقيق.
المكونات المطلوبة
أردوينو أونو، وحدة شريط LED من 10 قطع (LED Bar Graph)، شاشة LCD (موصولة مباشرة أو عبر I2C)، مقاومات لتحديد التيار للمصابيح، بوتنشيومتر لاختبار الدائرة على الطاولة قبل توصيل بطارية حقيقية، وأسلاك توصيل.
طريقة التوصيل
يتصل جهد البطارية المُقاس بأحد منافذ أردوينو التناظرية (عبر مقسّم جهد أولًا إذا تجاوز 5 فولت). يتصل كل قطعة من قطع شريط LED العشرة، عبر مقاومتها الخاصة، بمنفذ خرج رقمي منفصل. تتصل الشاشة وفق أي توصيل تحتاجه وحدتها.
كيف تُحوَّل القراءة
يحدد مقسم الجهد أعلى جهد يمكن قياسه دون تجاوز مدخل ADC. احسب النسبة من قيم المقاومات الفعلية، وقِس جهد المرجع، ثم عاير القراءة بملتيميتر. جهد البطارية لا يتحول إلى نسبة شحن خطية واحدة؛ تعتمد العلاقة على كيمياء البطارية والحمل ودرجة الحرارة.
تشغيل شريط LED
يُقسَّم نطاق 0-5 فولت إلى 10 خطوات متساوية، كل منها 0.5 فولت. يقارن الكود الجهد المُقاس بعتبة كل خطوة، ويُشغّل كل مصباح LED حتى أعلى عتبة تجاوزها الجهد وشاملها؛ لذا يعني الجهد الأعلى دائمًا مصابيح مضيئة أكثر، ما يوفر قراءة بصرية فورية لمستوى شحن البطارية تقريبيًا دون أي حساب ذهني.
