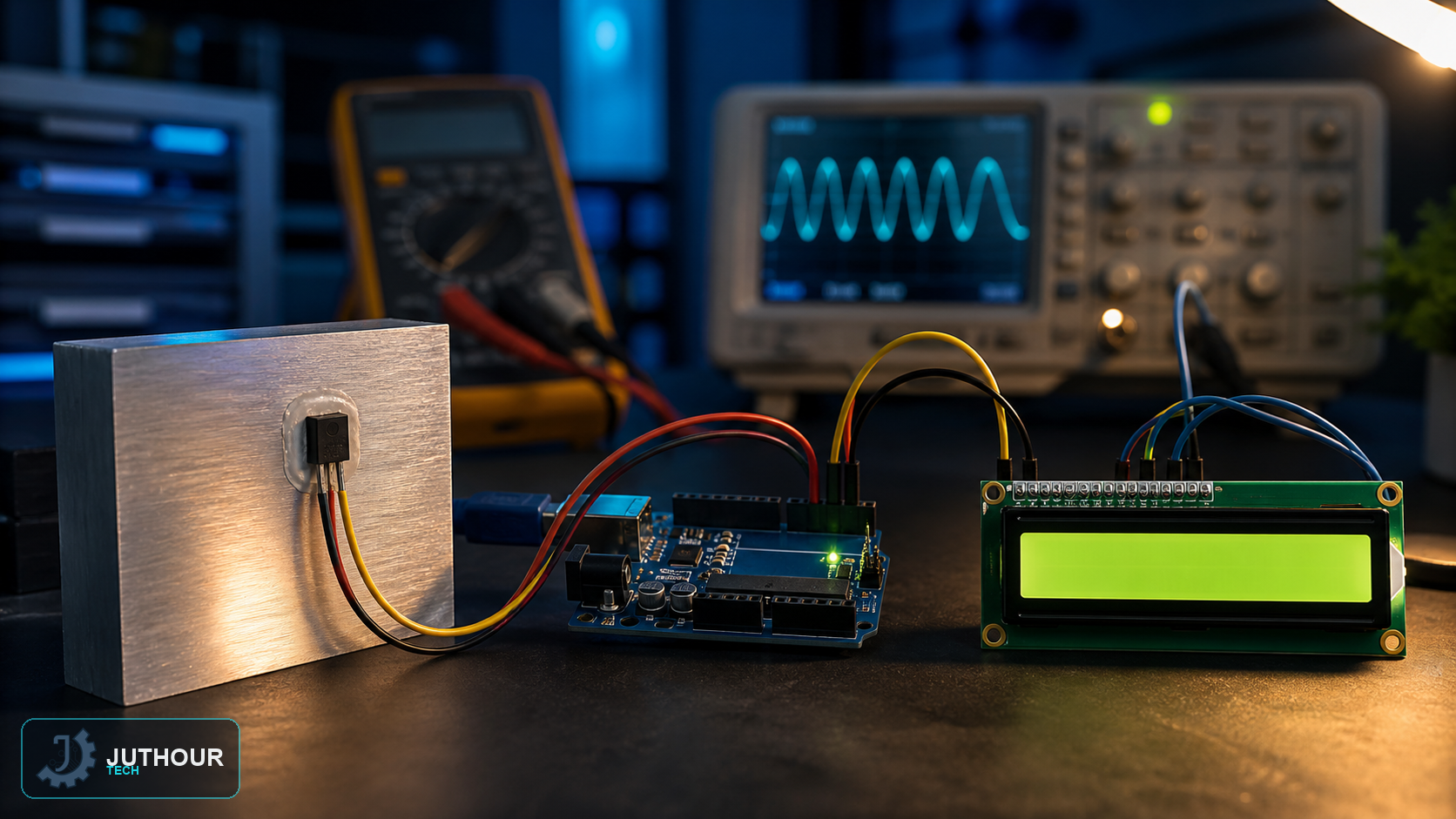

تناول مقالنا السابق عن LM35 أساسيات الحساس مع طباعة القراءات على الشاشة التسلسلية؛ يعرض هذا المشروع قراءة الحرارة نفسها مباشرة على شاشة LCD، وهو مفيد بمجرد أن يحتاج المشروع الاستقلالية دون اتصال حاسوب.
المكونات المطلوبة
أردوينو أونو، حساس حرارة تناظري من نوع LM35، شاشة LCD مقاس 16×2 (موصولة مباشرة أو عبر دائرة تحويل I2C)، وأسلاك توصيل.
طريقة التوصيل
يتصل الخرج التناظري لـLM35 بأحد منافذ الإدخال التناظرية في أردوينو، بجانب منفذي التغذية والأرضي. تتصل الشاشة وفق أي مخطط توصيل تحتاجه وحدتها المحددة.
البرمجة
خرج LM35 يقارب 10 مللي فولت لكل درجة مئوية. احسب الجهد باستخدام جهد المرجع الحقيقي ودقة ADC، ولا تفترض أن خط 5 فولت يساوي 5.000 فولت دائمًا. يساعد أخذ المتوسط ومعايرة القراءة بمقياس مرجعي على تقليل الخطأ.
إضافة خيار الفهرنهايت
ولأن شاشة LCD تحتوي سطرين، من الإضافات الشائعة طباعة قيمة الدرجة المئوية على السطر الأول ومكافئها بالفهرنهايت، باستخدام المعادلة القياسية (مئوية × 1.8) + 32، على السطر الثاني، ما يوفر الوحدتين بنظرة واحدة دون أي عتاد إضافي.
يمكنك إيجاد حساسات LM35 وشاشات LCD ضمن متجر Juthour Tech.
