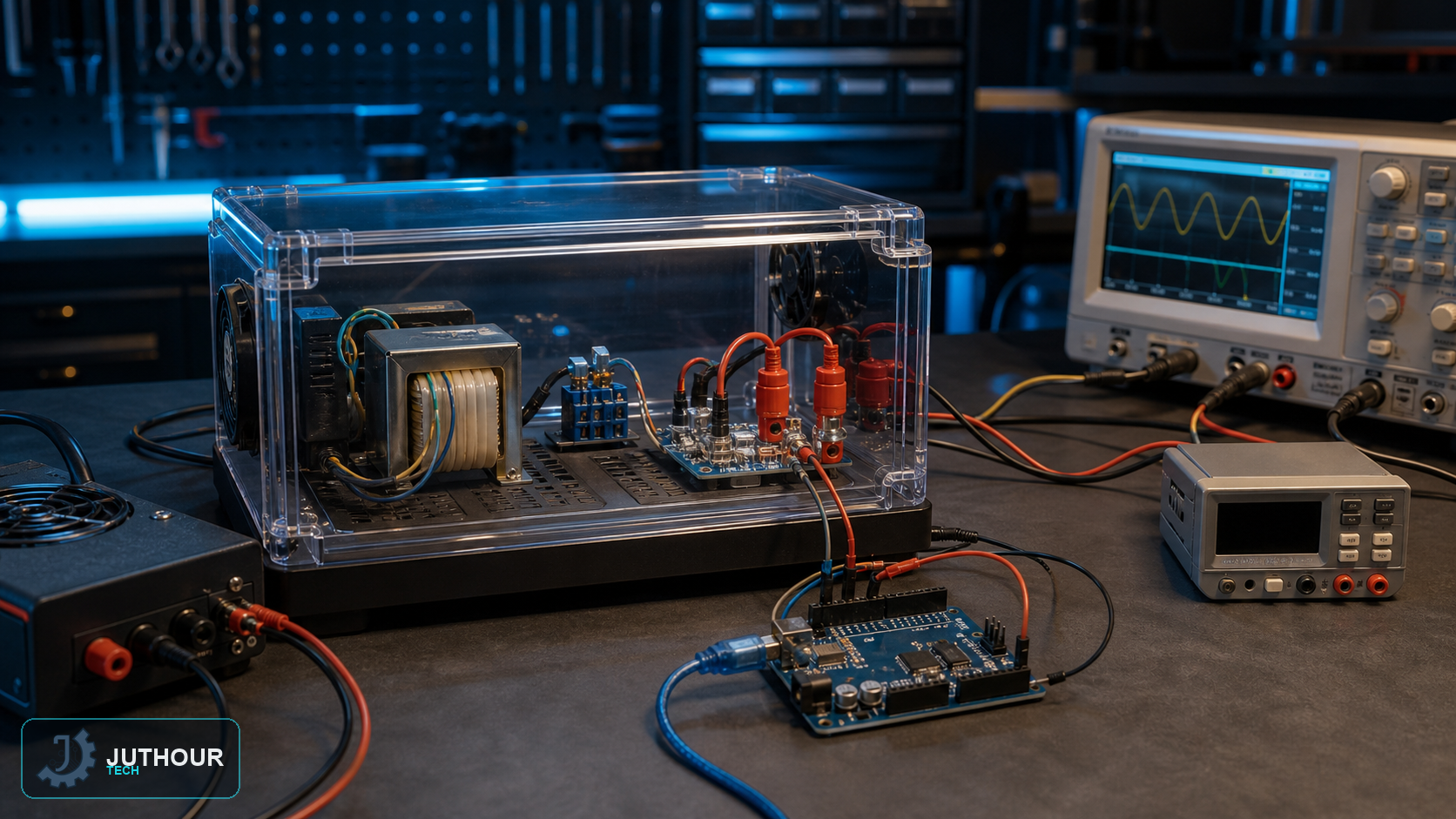

تعطي ZMPT101B إشارة تناظرية معزولة ومصغّرة تتناسب مع موجة جهد AC، لكن وجود المحول الصغير لا يجعل لوحة مكشوفة نظامًا آمنًا للشبكة.
تحذير سلامة: لا توصل هذه التجربة بجهد الشبكة إلا داخل غلاف مغلق وبواسطة شخص مؤهل، مع فيوز، وأطراف محمية، ومسافات عزل مناسبة، وفصل مادي بين الجهد الخطر والمنخفض. للتعلم استخدم مصدر AC منخفض الجهد ومعزولًا.
القياس الصحيح
خذ عينات كثيرة تغطي دورات كاملة، واحسب نقطة المنتصف وأزلها، ثم احسب الجذر التربيعي لمتوسط مربعات العينات. التحويل من القمة إلى RMS يصح فقط لموجة جيبية نقية وغير مشوهة.
المعايرة
تضبط المقاومة المتغيرة الكسب، لا قيمة الجهد الحقيقية. عاير القراءة بمقياس True-RMS موثوق عند عدة نقاط من النطاق، وتأكد من عدم قص الموجة ومن بقاء خرج الوحدة داخل حدود ADC.
حدود الوحدة
النطاق الفعلي والسلامة يعتمدان على تصميم اللوحة والمكونات والغلاف، لا على اسم ZMPT101B وحده. لا تستخدم مشروع هواة لمراقبة شبكة كهرباء فعلية من دون تصميم معتمد.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
