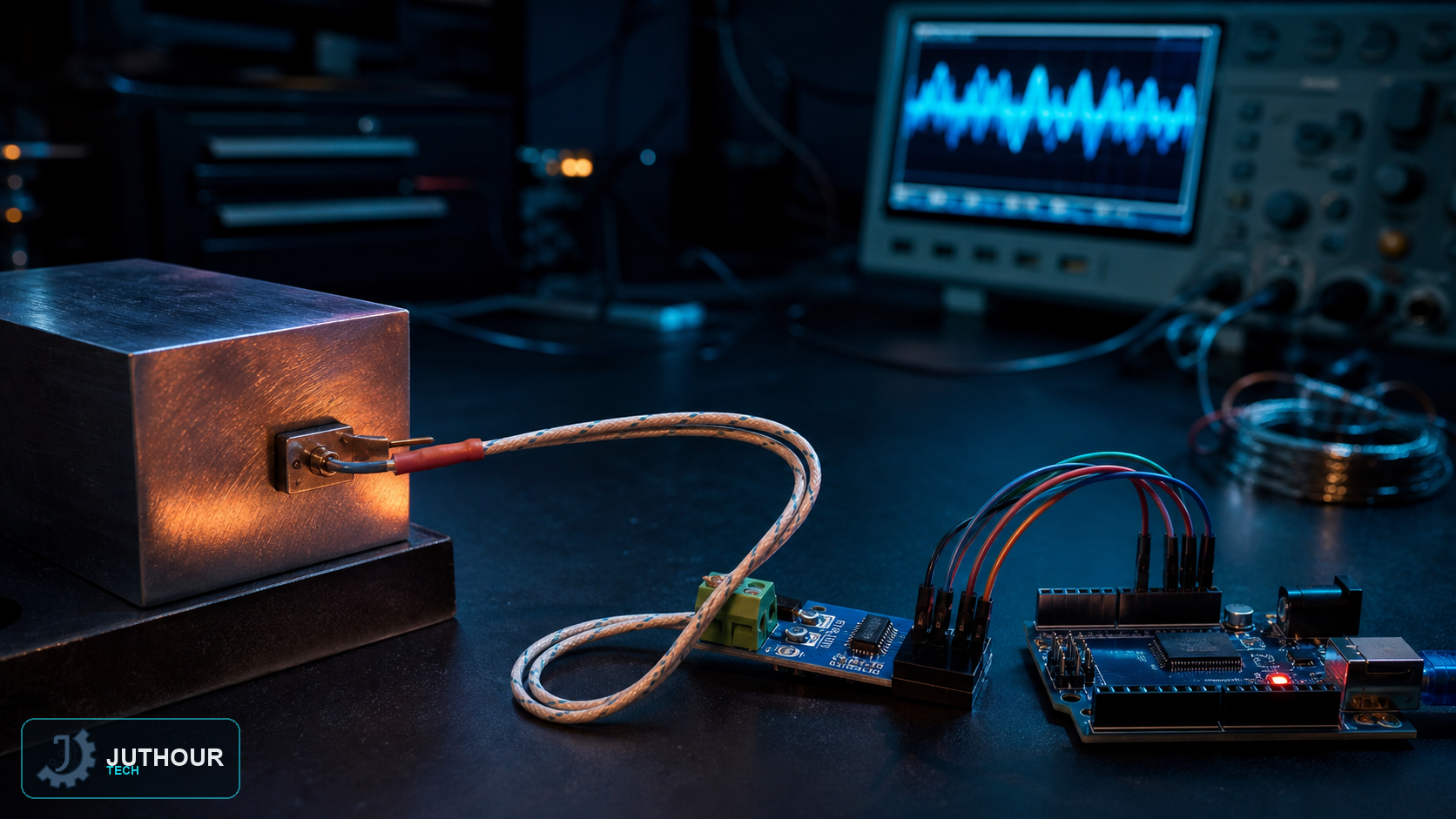

يتوقف حساس عادي مثل DHT أو LM35 عند درجات حرارة يمكن للمس بها بيدك، بينما يقرأ الثرموكابل من نوع K المقترن بوحدة MAX6675 ما هو أبعد من ذلك بكثير، إلى مئات الدرجات المئوية، وهو ما تحتاجه فعليًا لأشياء مثل مكاوي اللحام أو الأفران.
لماذا يحتاج الثرموكابل وحدة خاصة
الثرموكابل من نوع K في جوهره ليس سوى سلكين من معدنين مختلفين متصلين عند طرف واحد، يُنتِج جهدًا كهربائيًا ضئيلًا يتغير مع درجة الحرارة، وهو جهد صغير جدًا ومشوَّش بحيث يتعذر على منافذ أردوينو التناظرية قراءته مباشرة. تتولى وحدة MAX6675 هذه المهمة: فهي تضخّم تلك الإشارة الدقيقة بمستوى الميكروفولت، وتطبّق تعويض نقطة الوصل الباردة (Cold Junction Compensation) لتصحيح تأثير درجة حرارة الموصل نفسه، ثم تحوّل النتيجة إلى قراءة رقمية نظيفة عبر بروتوكول SPI.
المكونات المطلوبة
أردوينو أونو، وحدة مضخم ثرموكابل من نوع MAX6675، مسبار ثرموكابل من نوع K، وأسلاك توصيل.
طريقة التوصيل
تتواصل وحدة MAX6675 عبر بروتوكول SPI: VCC بتغذية 5 فولت، وGND بالأرضي، ثم توصيل SCK وCS وSO بأي ثلاثة منافذ رقمية (غالبًا 5 و4 و6، تُحدَّد في الكود لا في العتاد). يُوصَّل مسبار الثرموكابل نفسه بأطراف التوصيل البرغية للوحدة مع مراعاة القطبية.
البرمجة
تُهيّئ مكتبة MAX6675 الوحدة بالمنافذ الثلاثة المختارة، ثم تُعيد دالة واحدة درجة الحرارة مباشرة بالمئوية (أو بالفهرنهايت بتحويل بسيط)، يطبعها الكود على الشاشة التسلسلية أو يعرضها على شاشة LCD.
ما الذي يصلح له فعليًا
تعطي MAX6675 دقة رقمية 0.25°م تقريبًا ونطاقًا اسميًا حتى 1024°م، لكن دقة القياس ونطاقه الفعليان تحددهما أيضًا مواصفات الثرموكابل والعزل والتوصيل. ثبّت الوصلة الباردة بعيدًا عن السطح الساخن، وراعِ القطبية والضوضاء، واستفد من كشف الثرموكابل المفتوح.
