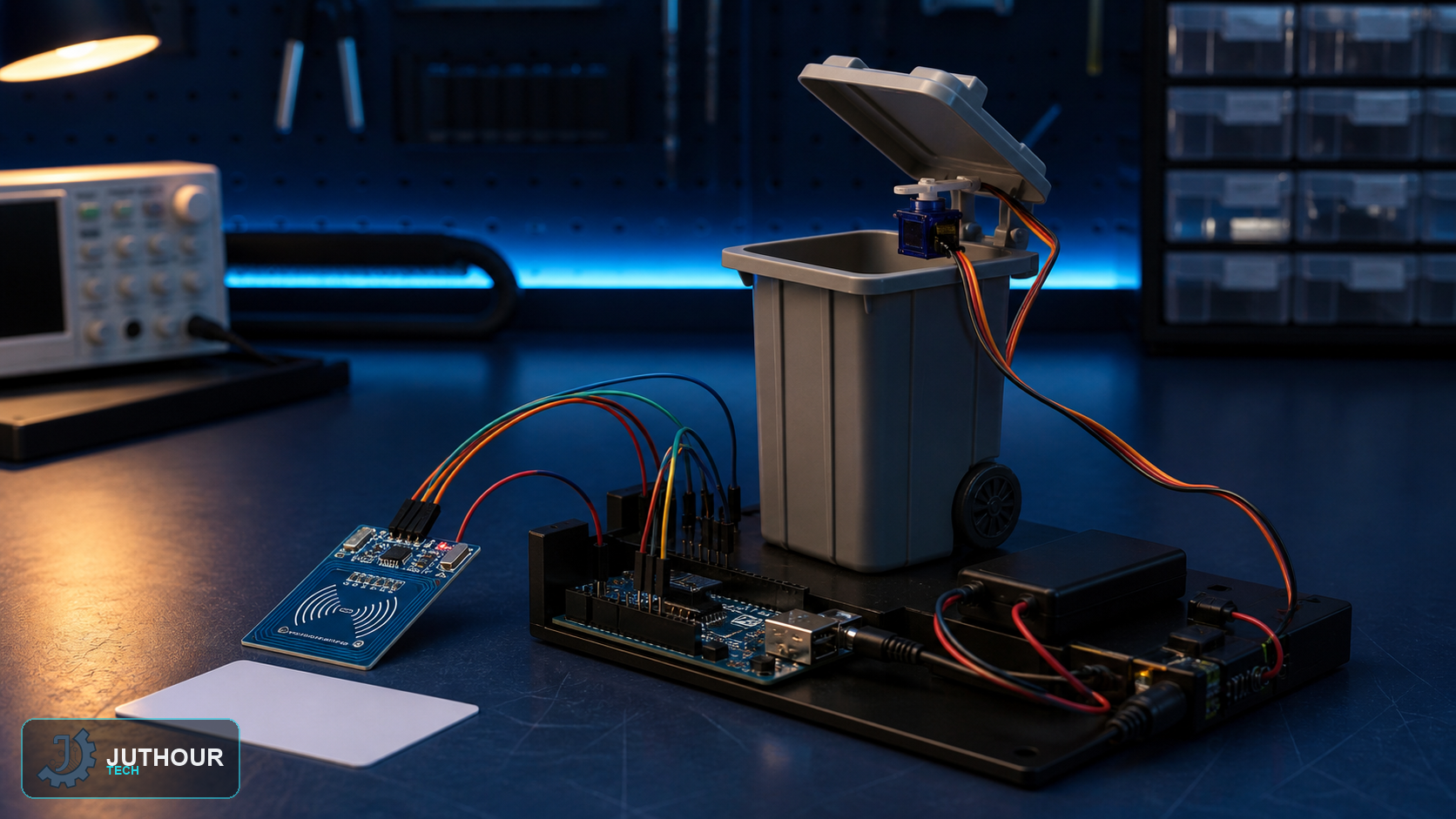

استخدم مشروع القفل الذكي السابق معرّف بطاقة مخزَّنًا مسبقًا لمنح الدخول؛ يأخذ هذا المشروع نفس قارئ MFRC522 في اتجاه مختلف: سلة مهملات يفتح غطاؤها تلقائيًا لبطاقة مصرَّح بها، مع تسجيل البطاقة "المصرَّح بها" ديناميكيًا بدلًا من ترميزها مسبقًا في الكود.
المكونات المطلوبة
أردوينو أونو، قارئ RFID من نوع MFRC522 مع بطاقات اختبار، محرك سيرفو SG90 لتحريك الغطاء، شاشة LCD مقاس 16×2 بدائرة تحويل I2C للتغذية الراجعة، وأسلاك توصيل.
طريقة التوصيل
يعمل MFRC522 بمنطق 3.3 فولت، والطرف الموسوم SDA في وحدات كثيرة هو فعليًا SS/CS لناقل SPI. غذِّ السيرفو من مصدر مناسب مستقل عند الحاجة مع أرضي مشترك، ولا تسحب تياره من منظم لوحة الأردوينو الضعيف.
كيف يعمل التسجيل
سجّل أرقام البطاقات المصرح بها مسبقًا واحفظها بطريقة إدارية محمية. جعل أول بطاقة بعد التشغيل «بطاقة رئيسية» يسهّل الاستيلاء على النظام بعد انقطاع التغذية، لذلك يصلح ذلك لعرض تعليمي فقط لا كنظام أمان حقيقي.
منطق التحكم بالدخول
عند التطابق، يفتح الغطاء: يدور السيرفو إلى موضع الفتح، تعرض شاشة LCD رسالة تأكيد، وبعد تأخير قصير يُعيد السيرفو الغطاء إلى موضع الإغلاق تلقائيًا. أما البطاقة غير المطابقة، فتعرض رسالة رفض على شاشة LCD بدلًا من ذلك وتطلب من المستخدم المحاولة مجددًا، دون تحريك السيرفو.
الفرق عن مشروع القفل الذكي
يحتفظ القفل الذكي بمعرّف ثابت حقيقي ومُرمَّز في الكود مسبقًا، مصمَّم للبقاء عبر دورات التشغيل، وهو مناسب لباب. أما التسجيل الديناميكي بأول مسح في سلة المهملات هذه فأبسط للعرض التوضيحي وإعادة الضبط، لكنه غير مخصص لأي تطبيق يحتاج أمانًا دائمًا حقيقيًا، إذ تُعيد إعادة تشغيل اللوحة ضبط البطاقة "المصرَّح بها".
