يولّد القرص البيزوكهربائي جهدًا عند انحنائه أو طرقه، ويمكنه العمل كمشغل عند تطبيق جهد متردد. الإشارة قد تكون نبضة عالية الجهد رغم صغر طاقتها.
حماية المدخل

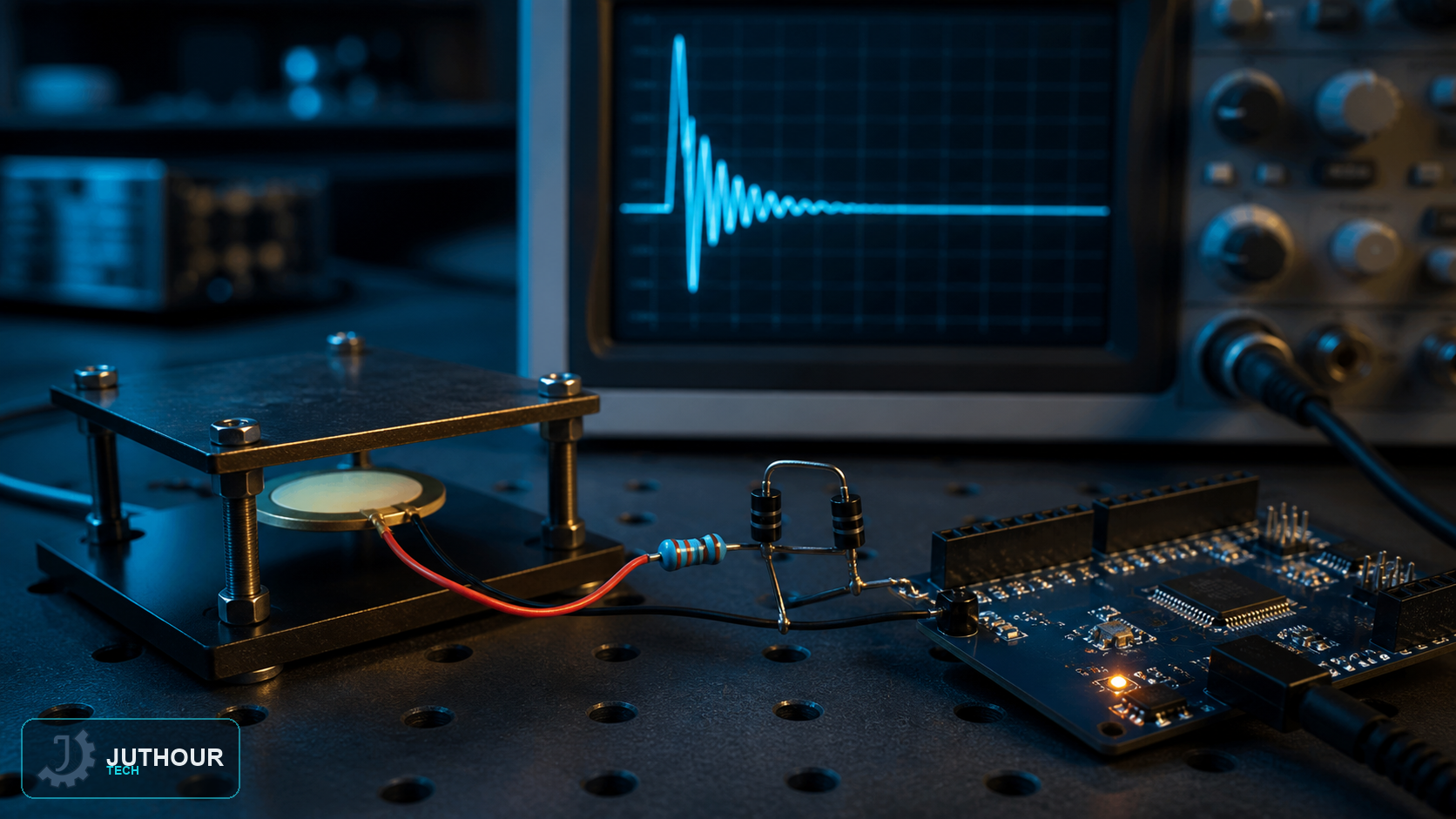

لا تصل القرص مباشرة بمدخل ADC في التطبيقات غير المضمونة. استخدم مقاومة تسلسلية ومقاومة تفريغ ودايودات تثبيت أو دائرة حماية مناسبة بحيث يبقى الجهد داخل حدود المتحكم.
القراءة
خذ عينات سريعة بما يكفي لالتقاط النبضة، وسجّل القمة أو الطاقة ضمن نافذة زمنية، ثم طبّق عتبة ومعايرة تناسب التثبيت الميكانيكي.
الاستخدام
يناسب كشف الطرق والاهتزاز والصدمة، لكن القياس الكمي يحتاج تثبيتًا ومعايرة ومضخم شحنة عند الدقة الأعلى.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
