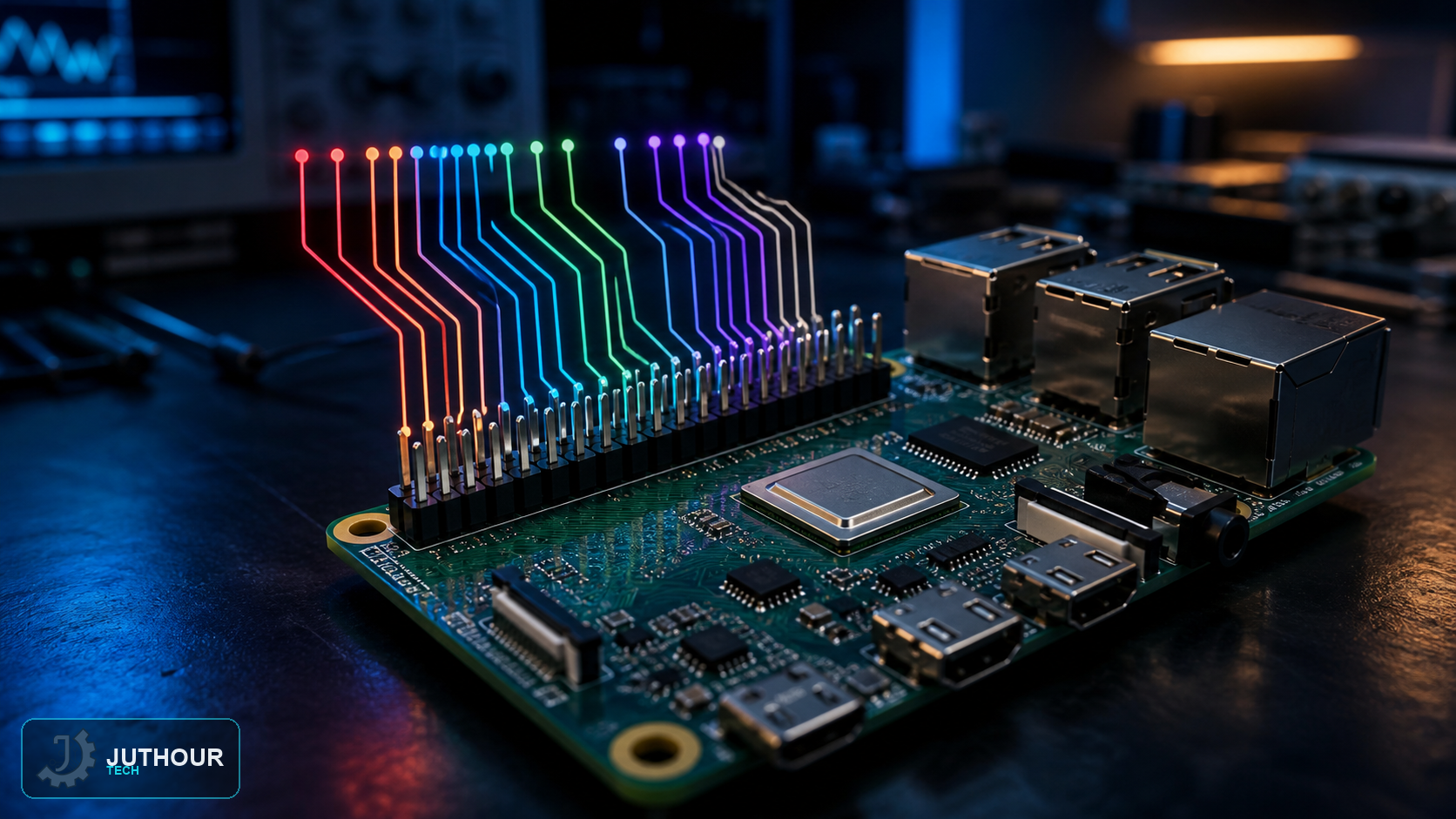

يجمع موصل Raspberry Pi بين أطراف التغذية والأرضي والإشارات القابلة للبرمجة. قبل توصيل أي حساس يجب معرفة رقم الموضع الفيزيائي ورقم GPIO وفق ترقيم Broadcom المستخدم في البرنامج.
من موصل 26 طرفًا إلى 40 طرفًا
استخدمت الإصدارات الأولى من Model A وModel B موصلًا من 26 طرفًا. ظهر تخطيط 40 طرفًا مع Raspberry Pi 1 Model B+ واستمر في اللوحات اللاحقة. بقيت المواضع الستة والعشرون الأولى متوافقة بدرجة كبيرة، وأضيفت أطراف GPIO وأرضي أخرى. بعض لوحات Raspberry Pi Zero تحمل فتحات الموصل دون تركيب الدبابيس.
الترقيم الفيزيائي وترقيم BCM
الترقيم الفيزيائي يصف موقع الطرف من 1 إلى 40، بينما يشير BCM إلى قناة GPIO داخل المعالج ويُستخدم في كثير من المكتبات. النظامان غير قابلين للتبادل؛ حدد نظام الترقيم في البرنامج وتحقق منه قبل التوصيل.
التغذية وحدود الجهد
تعمل إشارات GPIO بمنطق 3.3 فولت ولا تتحمل 5 فولت. يعرض الموصل أيضًا أطراف 3.3V و5V والأرضي، لكن طرف التغذية ليس GPIO قابلًا للبرمجة. استخدم Level Shifter مع منطق 5 فولت، ودائرة قيادة للمحركات والريليهات والأحمال الأعلى تيارًا.
واجهات الاتصال والأطراف المحجوزة
يمكن لأطراف محددة تنفيذ وظائف I2C وSPI وUART وPWM. الموضعان الفيزيائيان 27 و28، أي GPIO0 وGPIO1، مخصصان للتعريف والاستخدامات المتقدمة في كثير من لوحات HAT؛ لذلك يُفضّل تجنبهما ما لم تتطلبهما المواصفات.
تحقق من اللوحة الموجودة أمامك
شغّل الأمر pinout في Raspberry Pi OS عند تثبيت أدوات GPIO Zero، وقارن الناتج بالوثائق الرسمية. لا تعتمد على الذاكرة لأن توصيل 5 فولت إلى GPIO قد يتلف اللوحة.
