حرّك مشروعا لوحة المفاتيح وقفل RFID السابقان مزلاجًا فيزيائيًا بمحرك سيرفو. يستخدم هذا المشروع نوع محرك مختلفًا فعليًا: قفل سولينويد كهربائي بجهد 12 فولت، نوع العتاد نفسه المستخدم في أقفال الأبواب الكهربائية التجارية.
كيف يختلف قفل السولينويد عن مزلاج يحركه سيرفو
يدور قفل يعمل بالسيرفو آلية صغيرة فيزيائيًا لتحريك مزلاج، وهو مفيد للتصاميم اليدوية الخفيفة. يستخدم قفل السولينويد بدلًا من ذلك ملفًا كهرومغناطيسيًا: عند تغذيته، يسحب مجاله المغناطيسي دبوس القفل المعدني للخلف، محررًا الباب؛ وعند فصل التغذية، يعيد نابض الدبوس إلى وضعه المقفل. يسحب تيارًا أعلى بكثير من سيرفو الهواة الصغير، ولهذا يُبدَّل عبر مُرحّل بدلًا من تشغيله مباشرة من منفذ أردوينو.
المكونات المطلوبة

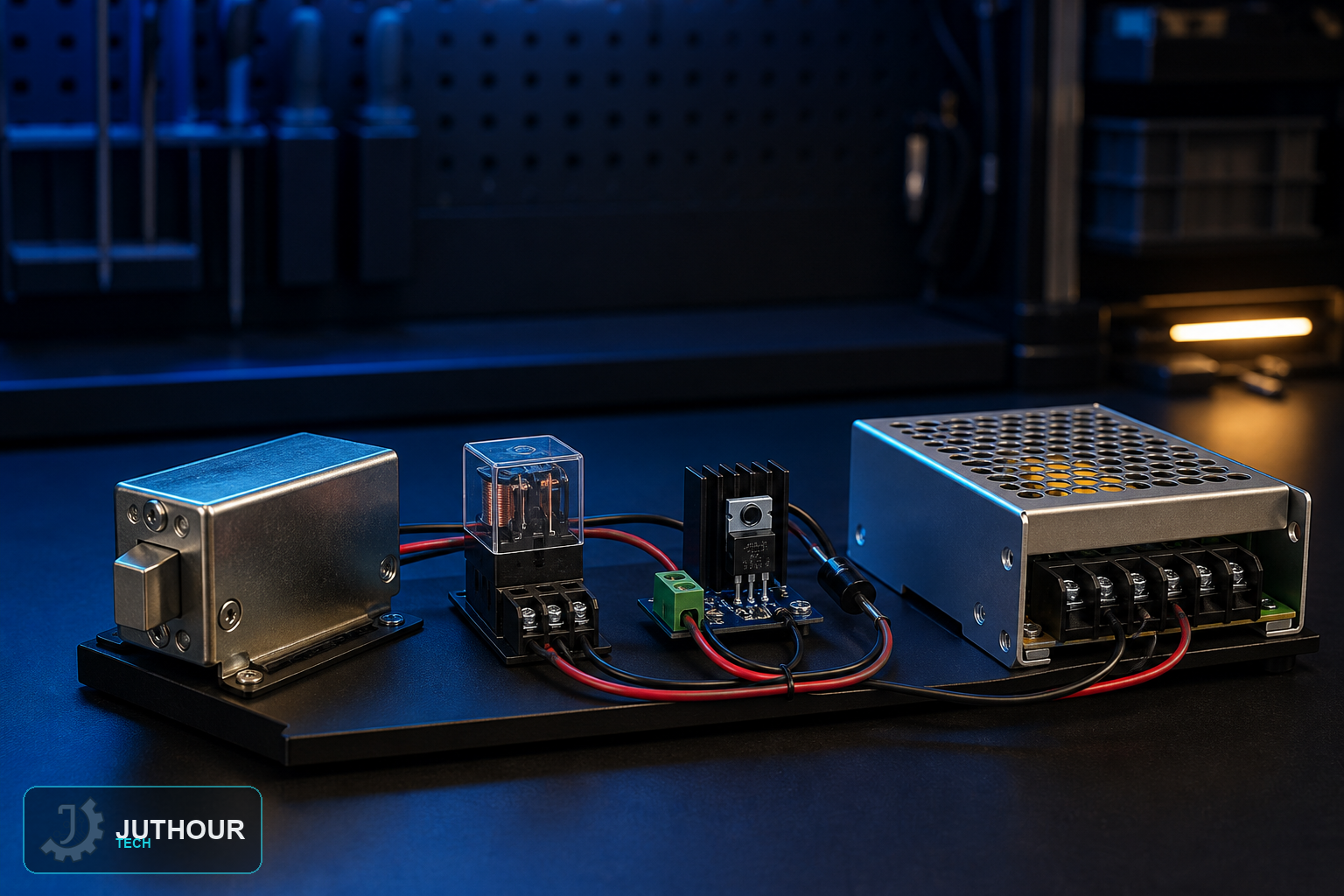

أردوينو أونو، وحدة مُرحّل 5 فولت، قفل سولينويد كهربائي 12 فولت، محوّل تغذية 12 فولت، وأسلاك توصيل.
طريقة التوصيل
يتصل منفذ التحكم بالمُرحّل بالمنفذ الرقمي 12 في أردوينو، عاملًا كمفتاح بين إشارة تحكم أردوينو والدائرة المنفصلة 12 فولت التي تغذي قفل السولينويد؛ والمُرحّل ضروري هنا لأن منافذ أردوينو نفسها لا تستطيع تبديل حمل 12 فولت مباشرة بأمان.
البرمجة
يبدّل الكود الأساسي المُرحّل ببساطة بين حالتي مغذّى (مفتوح) وغير مغذّى (مقفل) كل ثانيتين، كعرض توضيحي؛ في التطبيق الفعلي، سيُفعَّل هذا التوقيت بدخل حقيقي بدلًا من ذلك، كرمز لوحة مفاتيح أو بطاقة RFID أو ضغطة زر، بدلًا من العمل على مؤقت ثابت.
أين يندرج هذا ضمن مشاريع الأقفال الأخرى لدينا
مقارنة بمشروعي قفل لوحة المفاتيح وقفل RFID المعتمدَين على السيرفو اللذين تناولناهما سابقًا، يناسب أسلوب السولينويد هذا مواقف أقرب لباب تجاري حقيقي، قوة تثبيت أعلى وعتاد قفل كهربائي قياسي، بينما يسهل دمج نمط تبديل المُرحّل هنا مع أي من مشاريع التحكم بالدخول السابقة بلوحة المفاتيح أو RFID بدلًا من المؤقت التوضيحي.
يمكنك إيجاد وحدات قفل السولينويد 12 فولت ووحدات المُرحّل ضمن متجر Juthour Tech.
