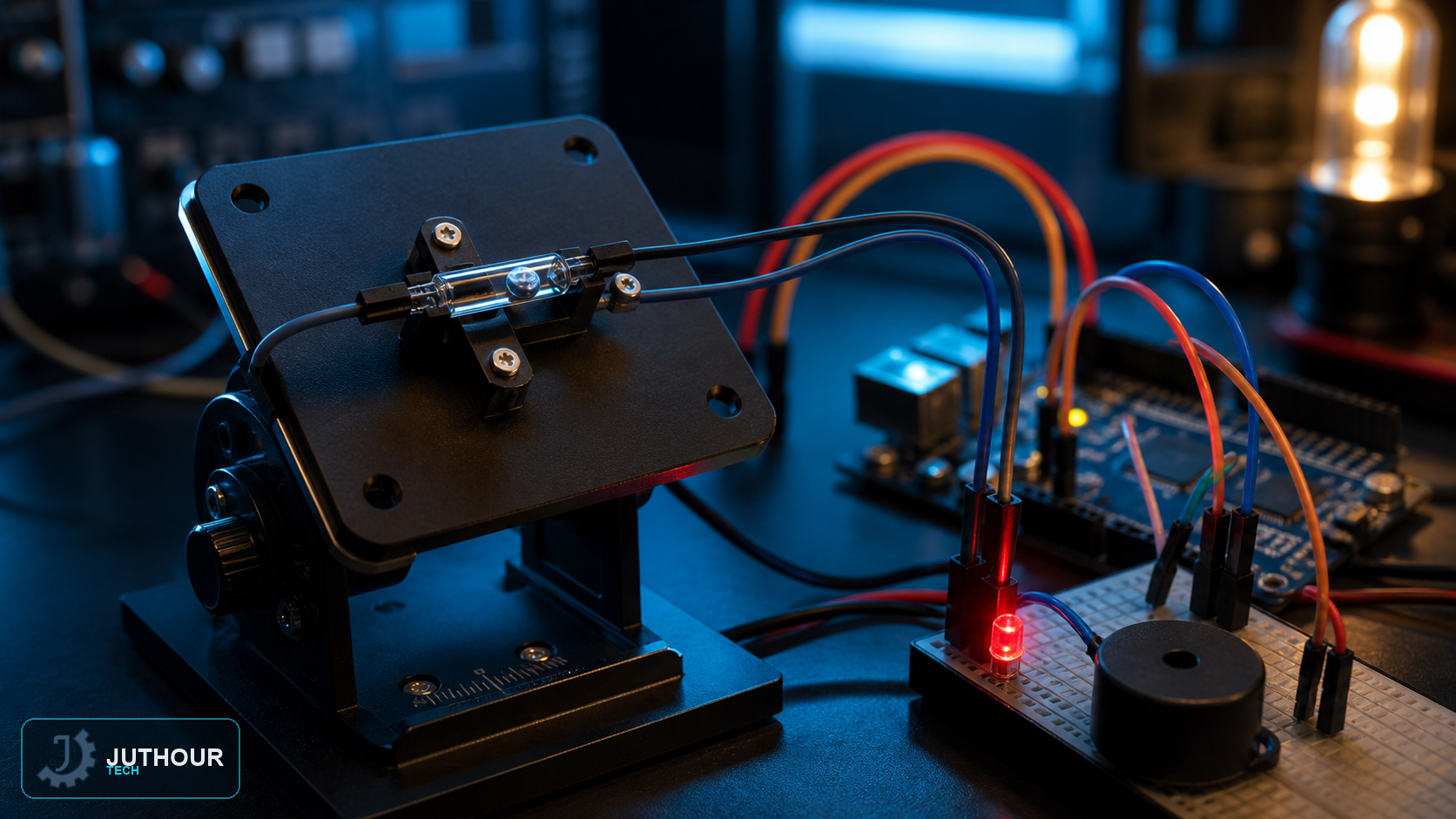

SW-520D مفتاح ميل واهتزاز كروي، وليس مفتاحًا زئبقيًا. تتحرك كرة موصلة داخله فتفتح أو تغلق التلامس وفق الاتجاه والاهتزاز.
التوصيل
يمكن قراءة المفتاح بمدخل مع مقاومة سحب داخلية أو خارجية، أو استخدام وحدة تتضمن مقارنًا. تحقق من كون الخرج فعالًا بمستوى مرتفع أم منخفض لأن الوحدات تختلف.
البرمجة
طبّق إزالة اهتزاز زمنيًا واقرأ الحالة المستقرة قبل تشغيل LED أو صفارة. لا تتعامل معه كمقياس زاوية؛ وضع التفعيل يعتمد على اتجاه التركيب والاهتزاز.
الاستخدام
يناسب إنذار فتح أو ميل تقريبي واكتشاف صدمة بسيطة. لقياس زاوية أو حركة كمية استخدم مقياس تسارع مُعايرًا.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
