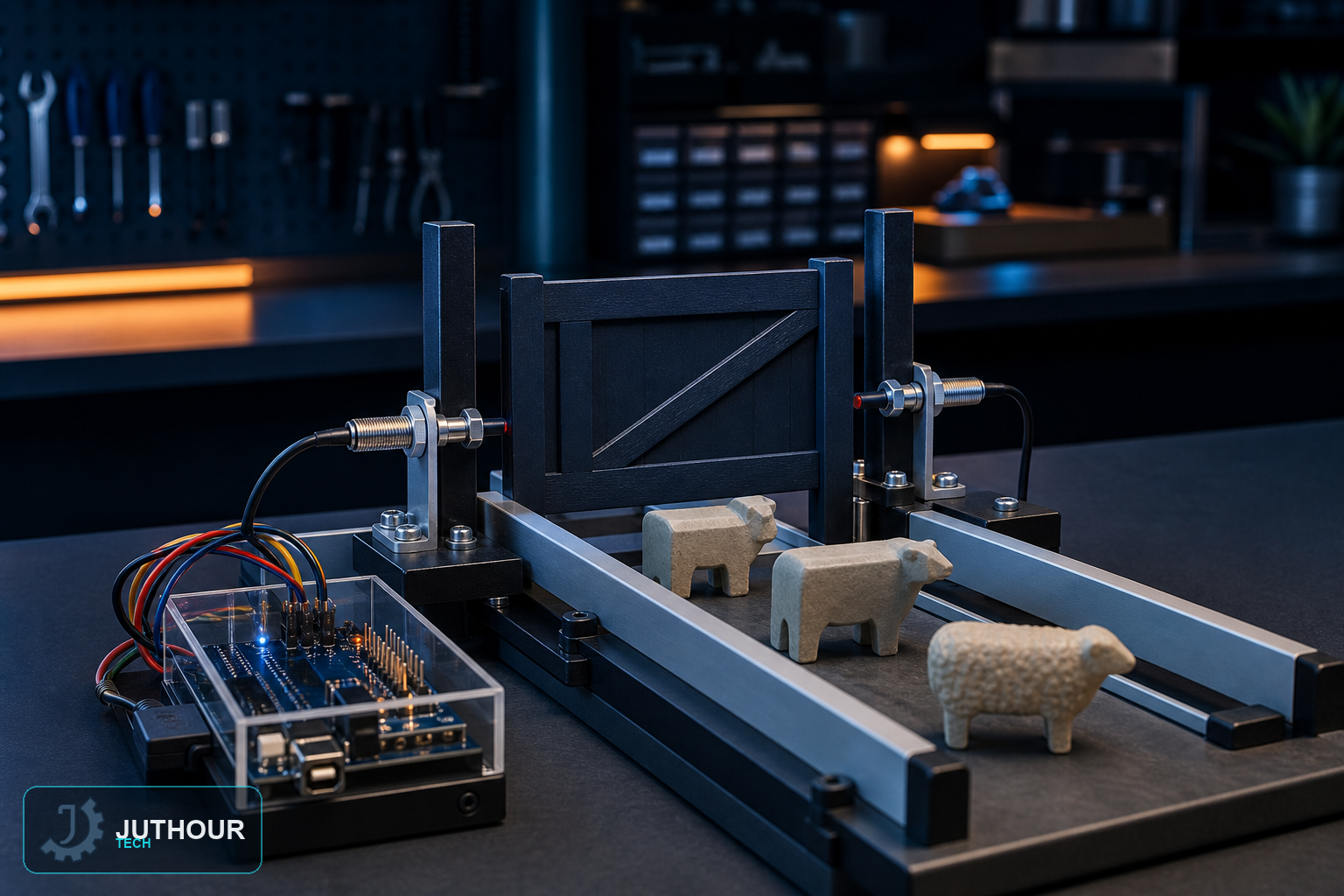

تقييم كشف المرور عند بوابة حظيرة مصغرة مع قياس حالات فقد العد والتكرار وخطأ الاتجاه وتأثير تجمع الأهداف.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو R3، حساس فوق صوتي من نوع HC-SR04، جرس تنبيه فعّال، مصباح LED أصفر، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل منفذا Trig وEcho الخاصان بـHC-SR04 بالمنفذين 12 و13، ويتصل الجرس بالمنفذ 3، والمصباح بالمنفذ 4.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
اختبر حالات الفراغ والامتلاء الجزئي والكامل بأهداف غير مستوية ومائلة، وسجل المنطقة العمياء والتكاثف والغبار أو الرذاذ والقراءات القديمة وعطل الحساس وفقد التغذية والاتصال.
حدود الاستخدام
لا يحدد حساس فوق صوتي واحد هوية الحيوان ولا يعد القطيع بصورة موثوقة. تحتاج الأنظمة الفعلية بوابات مناسبة واعتبارات رفاه الحيوان واستشعارًا متكررًا واختبارًا مراقبًا.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
