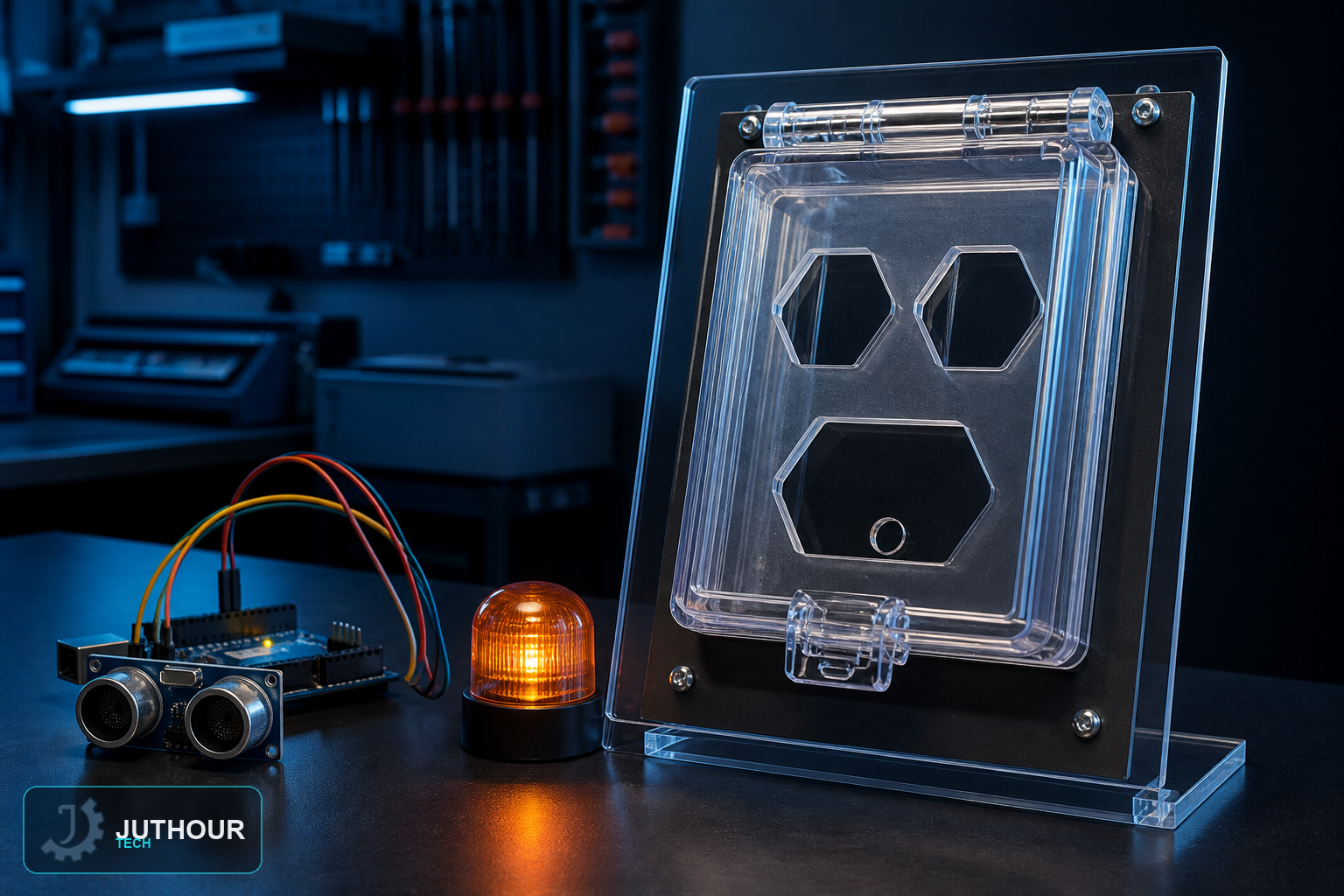

استكشاف استشعار المسافة على نموذج مقبس مفصول تمامًا عن الكهرباء مع بيان ضرورة وسائل الحماية الميكانيكية المعتمدة.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو R3، حساس فوق صوتي من نوع HC-SR04، مصباح LED أصفر، جرس تنبيه فعّال، وحدة بلوتوث من نوع HC-05، لوحة تجارب، وأسلاك توصيل، ومصدر تغذية.
التوصيل والتنفيذ
يتصل منفذا Trig وEcho الخاصان بـHC-SR04 بالمنفذين 5 و6، ويتصل المصباح بالمنفذ 4، والجرس بالمنفذ 3، وتتصل HC-05 عبر اتصال تسلسلي برمجي على المنفذين 10 و11.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
استخدم نموذجًا بلاستيكيًا غير موصل بالكهرباء فقط، واختبر أهدافًا إسفنجية صغيرة والاقتراب الجانبي والأثاث والحيوانات وحجب الحساس والإنذار الخاطئ وفقد التغذية.
حدود الاستخدام
لا تثبت إلكترونيات الهواة على مقبس حي. لا يستبدل النموذج أغطية المقابس المعتمدة أو المقابس المقاومة للعبث أو التركيب الآمن أو إشراف البالغين.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
