تقييم كشف الحركة قصيرة المدى عند فتحة نموذجية وقياس الإنذارات الخاطئة الناتجة عن الأجسام والحيوانات والغبار وتغير البيئة.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة

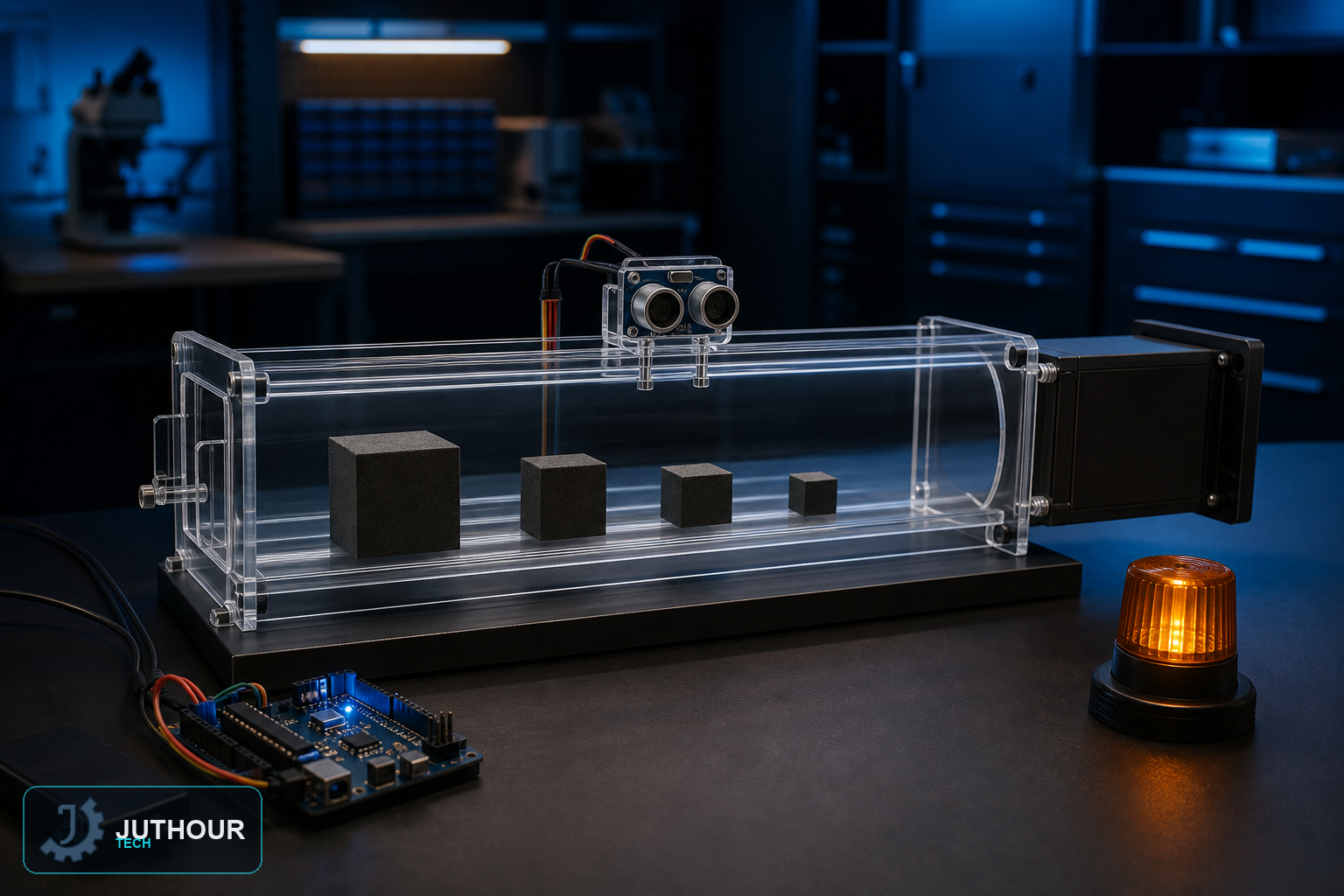

أردوينو أونو، حساس فوق صوتي من نوع HC-SR04، جرس تنبيه فعّال، مصباح LED أصفر، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل منفذا Trig وEcho الخاصان بـHC-SR04 بالمنفذين 12 و13، ويتصل الجرس بالمنفذ 3، والمصباح بالمنفذ 4.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
استخدم أهدافًا بسرعات وأحجام مختلفة، واختبر الحركة المائلة والحشرات والحيوانات والاهتزاز والغبار وحجب الحساس وتغير الحرارة وفترات السكون الطويلة، وسجل الأخطاء.
حدود الاستخدام
لا يحدد الكشف نوع الحيوان ولا يعالج الإصابة. أغلق نقاط الدخول واحمِ الطعام وحافظ على النظافة واستعن بمكافحة آفات مؤهلة عند الحاجة.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
