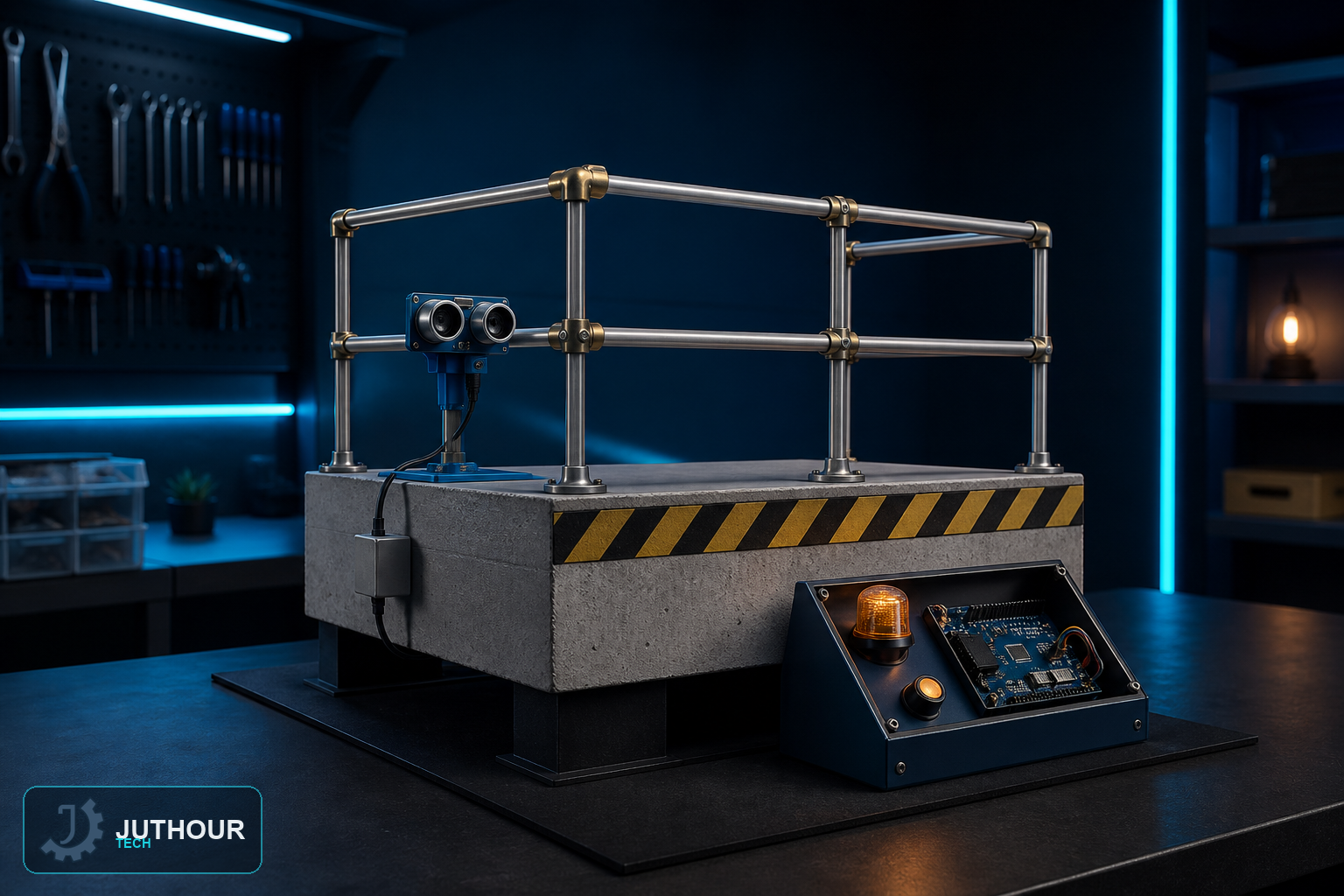

استخدام نموذج مصغر محاط بحاجز لكشف المناطق العمياء وبيان ضرورة عمل التحكم في الوصول ووسائل منع السقوط المعتمدة بصورة مستقلة.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو R3، حساس فوق صوتي من نوع HC-SR04، وحدة بلوتوث HC-05، جرس تنبيه، مصباح LED أصفر، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل منفذا Trig وEcho الخاصان بـHC-SR04 بالمنفذين 5 و6، ويتصل الجرس بالمنفذ 3، والمصباح بالمنفذ 4. تتواصل وحدة HC-05 عبر منفذ تسلسلي برمجي من خلال المنفذين 10 و11.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
اختبر على نموذج مصغر فقط بأهداف منخفضة ومائلة وخامات تشبه الملابس ومحاكاة الرياح والمطر وحجب الحساس وتعدد الأهداف وفقد الاتصال والتغذية.
حدود الاستخدام
لا تعتمد على الدائرة قرب حافة سطح حقيقي. امنع الوصول واستخدم حواجز وأنظمة منع سقوط مطابقة وإشرافًا وتدريبًا وهندسة سلامة مؤهلة.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
