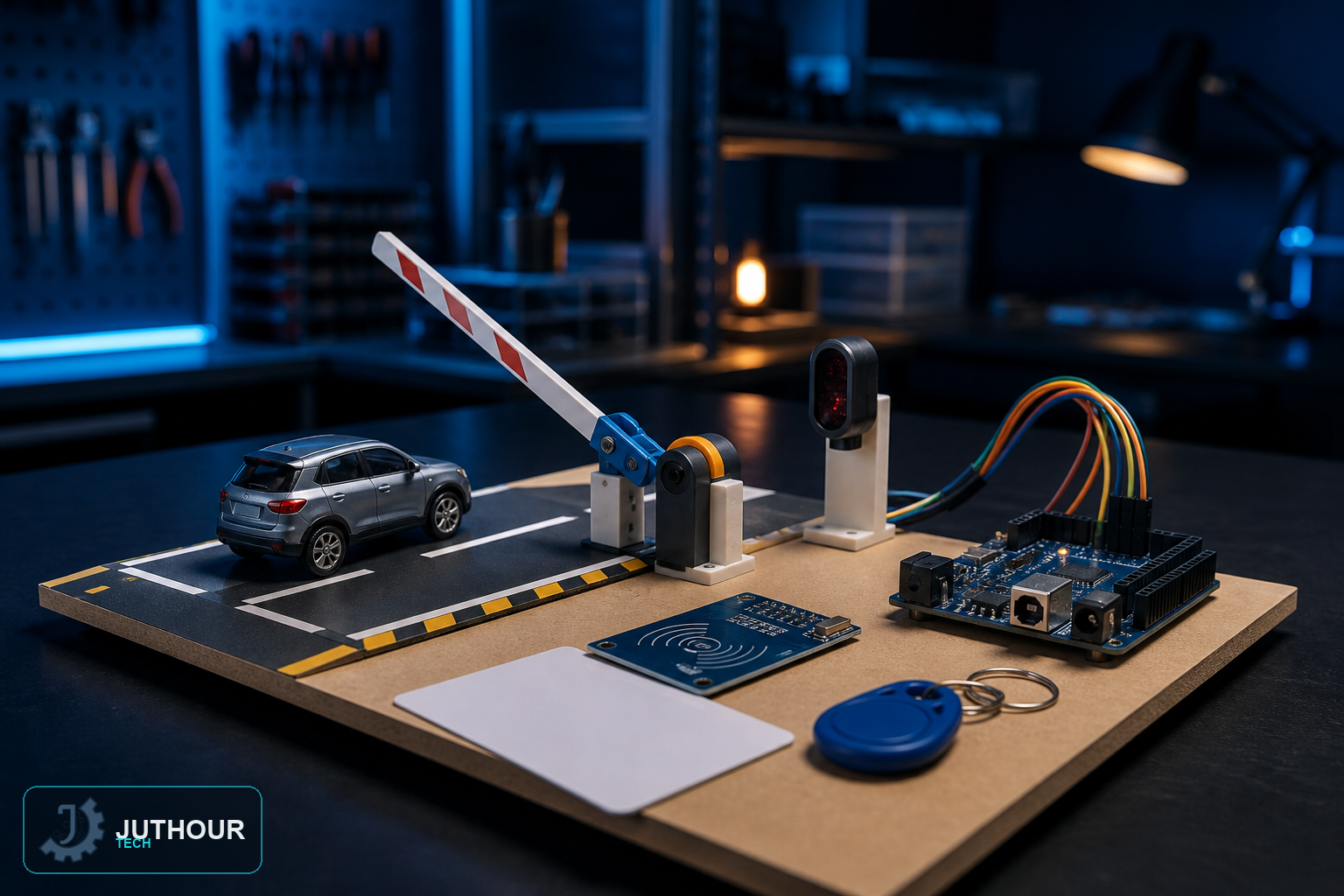

تطوير منطق صلاحية RFID وحالات الحاجز على نموذج مصغر مع كشف العوائق والفتح اليدوي وتسجيل أحداث الاختبار.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
أردوينو أونو R3، قارئ RFID من نوع RC522، محرك سيرفو، جرس تنبيه فعّال، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتواصل RC522 عبر SPI، بمنفذ SS على المنفذ 10 ومنفذ RST على المنفذ 9. يتصل السيرفو بالمنفذ 6، والجرس بالمنفذ 5.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
استخدم نموذجًا مصغرًا فقط، واختبر البطاقات الصحيحة والملغاة ومحاكاة التتبع خلف مركبة والعائق وتعليق السيرفو وتكرار المسح وفقد التغذية والفتح اليدوي والحالات الافتراضية الآمنة.
حدود الاستخدام
لا توصل النموذج بحاجز حقيقي. تحتاج بوابات المركبات مشغلات معتمدة وحساسات حافة وحلقات أمان وإجراءات طوارئ وتحكمًا آمنًا وتركيبًا مؤهلًا.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
