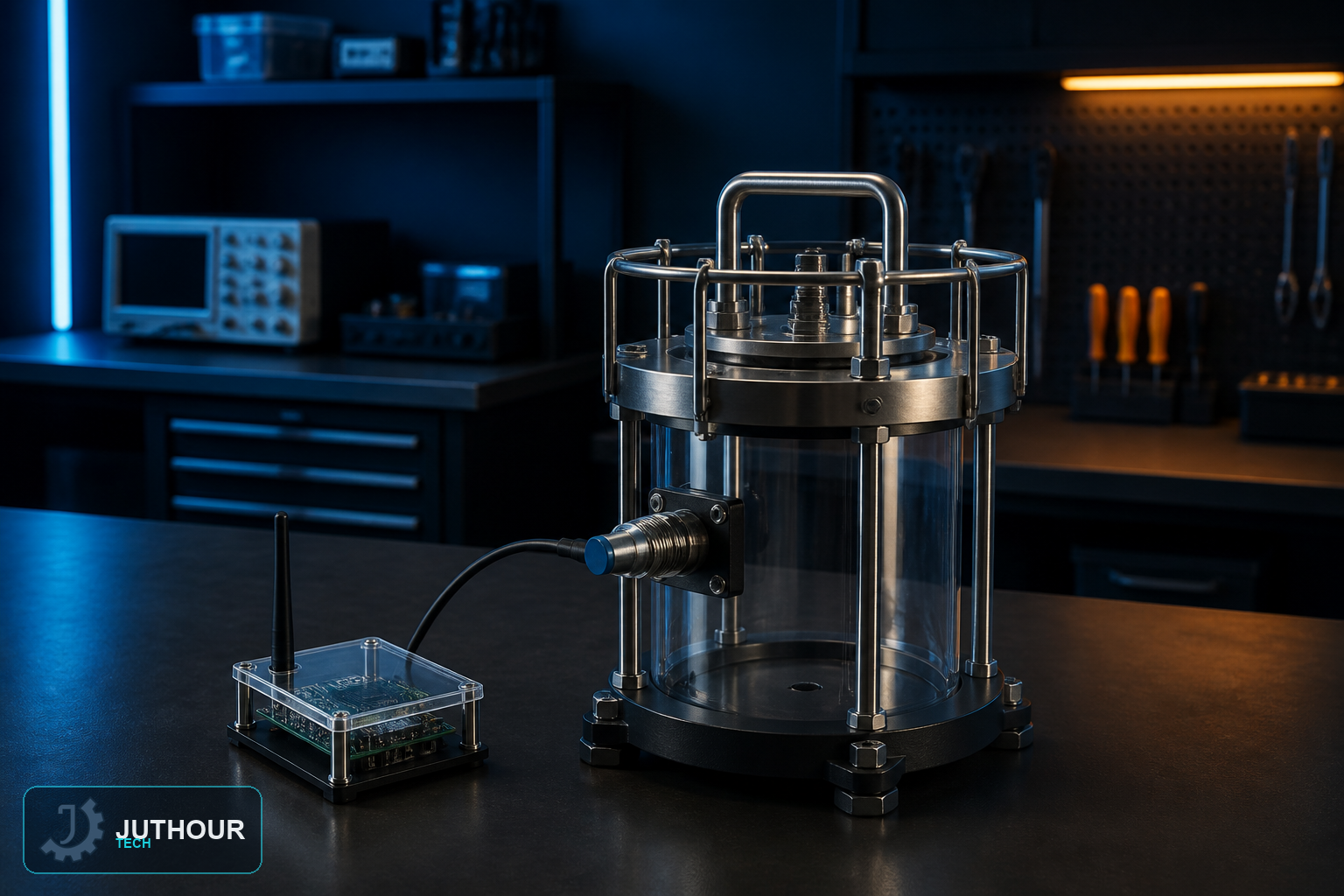

قياس تغير المنسوب على نموذج بئر مغلق بحساس دون تلامس وتسجيل الاتجاه مع توثيق حدود الصدى والتكاثف والتركيب.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
لوحة متوافقة مع Wemos، وحساس مسافة دون تلامس مثبت خارج نموذج منسوب مغلق، ومؤشر محلي، ومسجل بيانات اختياري، ولوحة تجارب، وأسلاك.
التوصيل والتنفيذ
ثبت الحساس دون تلامس أعلى النموذج المغلق وخارج الحاجز. كيّف أي إشارة Echo بجهد 5 فولت قبل مدخل Wemos ذي 3.3 فولت، ورشّح القراءات واحتفظ بمؤشر عطل محلي مستقل عن Wi-Fi.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
اختبر حالات الفراغ والامتلاء الجزئي والكامل بأهداف غير مستوية ومائلة، وسجل المنطقة العمياء والتكاثف والغبار أو الرذاذ والقراءات القديمة وعطل الحساس وفقد التغذية والاتصال.
حدود الاستخدام
لا تدخل بئرًا أو تعمل فوق بئر مفتوح لهذا النموذج. لا يحدد الجفاف أو جودة المياه أو التصرف الآمن؛ وتحتاج الآبار وصولًا محميًا وتقييمًا هيدروجيولوجيًا متخصصًا.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
