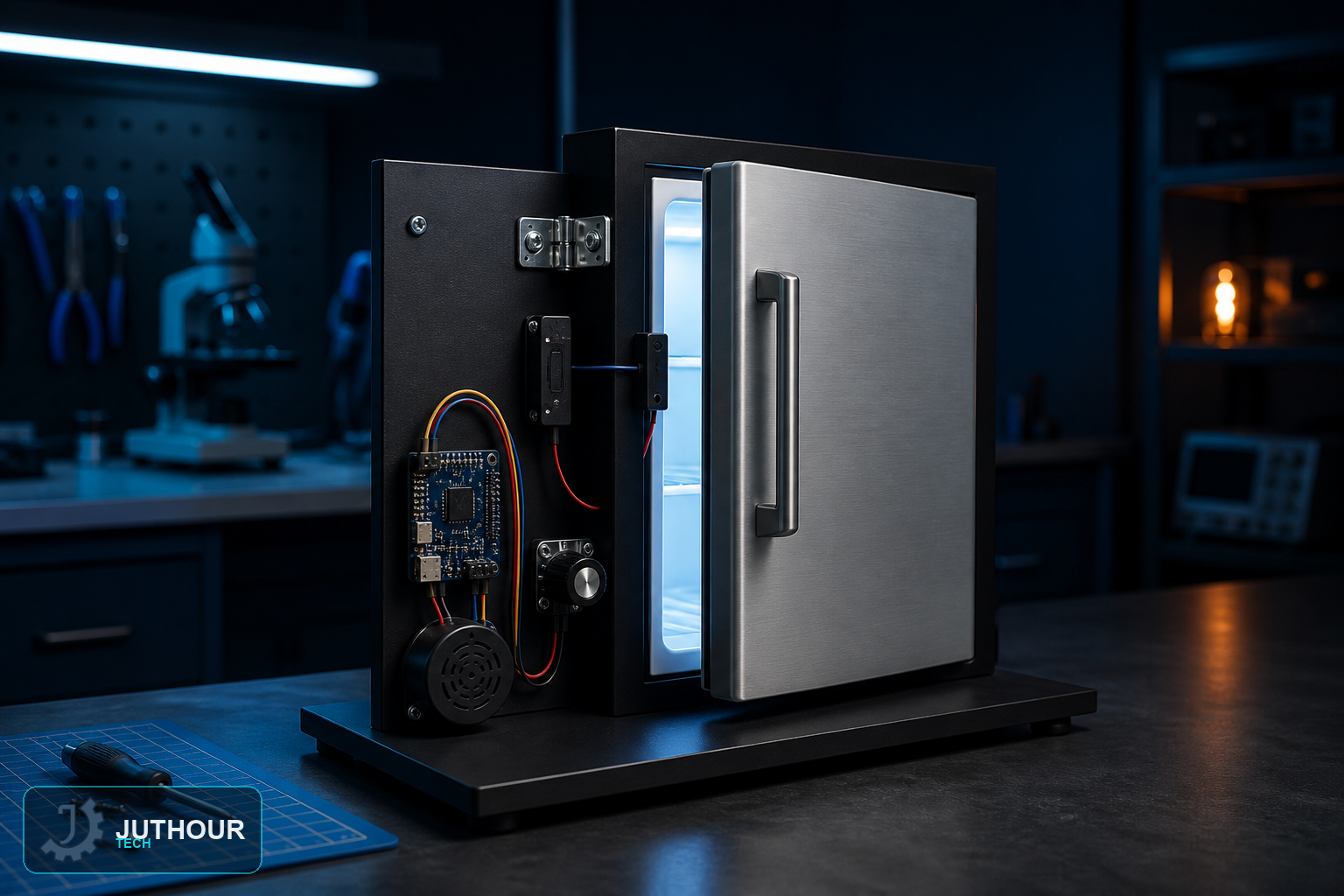

استخدام مفتاح مغناطيسي وزمن تأخير قابل للضبط لكشف الباب المفتوح وإصدار تذكير محلي وإرسال إشعار Wi-Fi اختياري.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
لوحة متوافقة مع Wemos، ومفتاح مغناطيسي Reed مع مغناطيس، وصفارة محلية عبر دائرة قيادة مناسبة، وزر تأكيد، ومصدر منظم، ولوحة تجارب، وأسلاك.
التوصيل والتنفيذ
صِل مفتاح Reed بمدخل رقمي مع مقاومة سحب، وأزل اهتزاز تغير الحالة، وابدأ تأخيرًا غير معطل عند فتح الباب، وشغّل الصفارة عبر واجهة مناسبة.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
اختبر إزالة اهتزاز المفتاح والضغط القصير والطويل وتعليقه أو فصله والضغط العرضي والتأكيد وإعادة المحاولة وزمن التصعيد وحالة البطارية وفقد الشبكة والبديل المحلي.
حدود الاستخدام
التنبيه للراحة وليس دليلًا على سلامة الغذاء أو الثلاجة. أبقِ التوصيلات خارج المناطق المحكمة والباردة واتبع إرشادات الشركة المصنعة للجهاز.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
