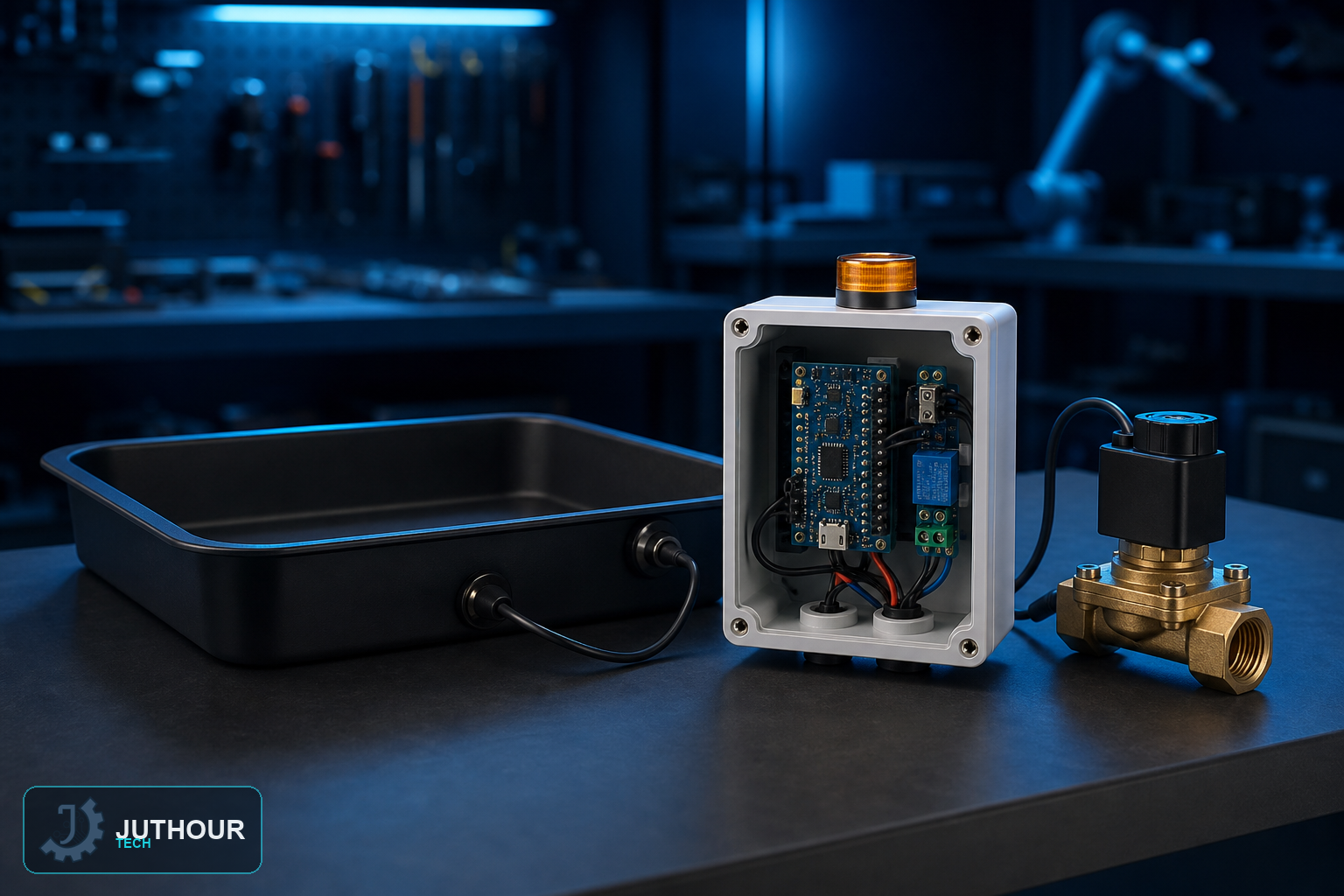

بناء كاشف تسرب أرضي منخفض الجهد بمسبار قابل للاستبدال وتنبيه محلي وإشعار Wi-Fi اختياري ومعالجة واضحة للتآكل وفقد الاتصال.
هدف النموذج
يركز المشروع على القياس ومنطق الحالات والتغذية الراجعة وبناء نموذج منخفض الجهد يمكن اختباره بأمان على الطاولة. يجب تحديد متطلبات المستخدم ومعايير النجاح وحالات الفشل قبل التفكير في أي تطبيق فعلي.
المكونات المقترحة
لوحة Wemos D1، حساس ماء، جرس تنبيه فعّال، مصباح LED أصفر، لوحة تجارب، وأسلاك توصيل.
التوصيل والتنفيذ
يتصل حساس الماء بالمنفذ D4، ويتصل الجرس بالمنفذ D2، والمصباح بالمنفذ D1.
استخدم مصدرًا منظمًا وأرضيًا مشتركًا، ولا تشغّل الأحمال مباشرة من منافذ المتحكم. أضف مقاومات ودوائر قيادة وحماية للأحمال الحثية وتكييفًا لمستويات الجهد وفق مواصفات كل وحدة.
خطة الاختبار
اختبر الحالات الجافة والرطبة والقطرات وانتشار الماء والتكاثف والاتساخ وزمن الجفاف وتآكل الحساس وقطع الكابل والتنبيه المحلي وفقد التغذية والإشعار.
حدود الاستخدام
لا يمنع التنبيه الغمر ولا يجعل القبو آمنًا كهربائيًا. أصلح التصريف والسباكة وارفع معدات الشبكة عن خطر الماء واستخدم منتجات فصل معتمدة عند الحاجة.
الخطوة التالية
وثّق مخطط الدائرة وإصدارات المكتبات والمعايرة والنتائج وحالات الفشل. وعندما يرتبط التطبيق بالسلامة أو الصحة أو الأطفال أو المباني أو المعدات، استعن بمختصين ومعايير المجال ولا تعتمد على نموذج الهواة كوسيلة حماية.
