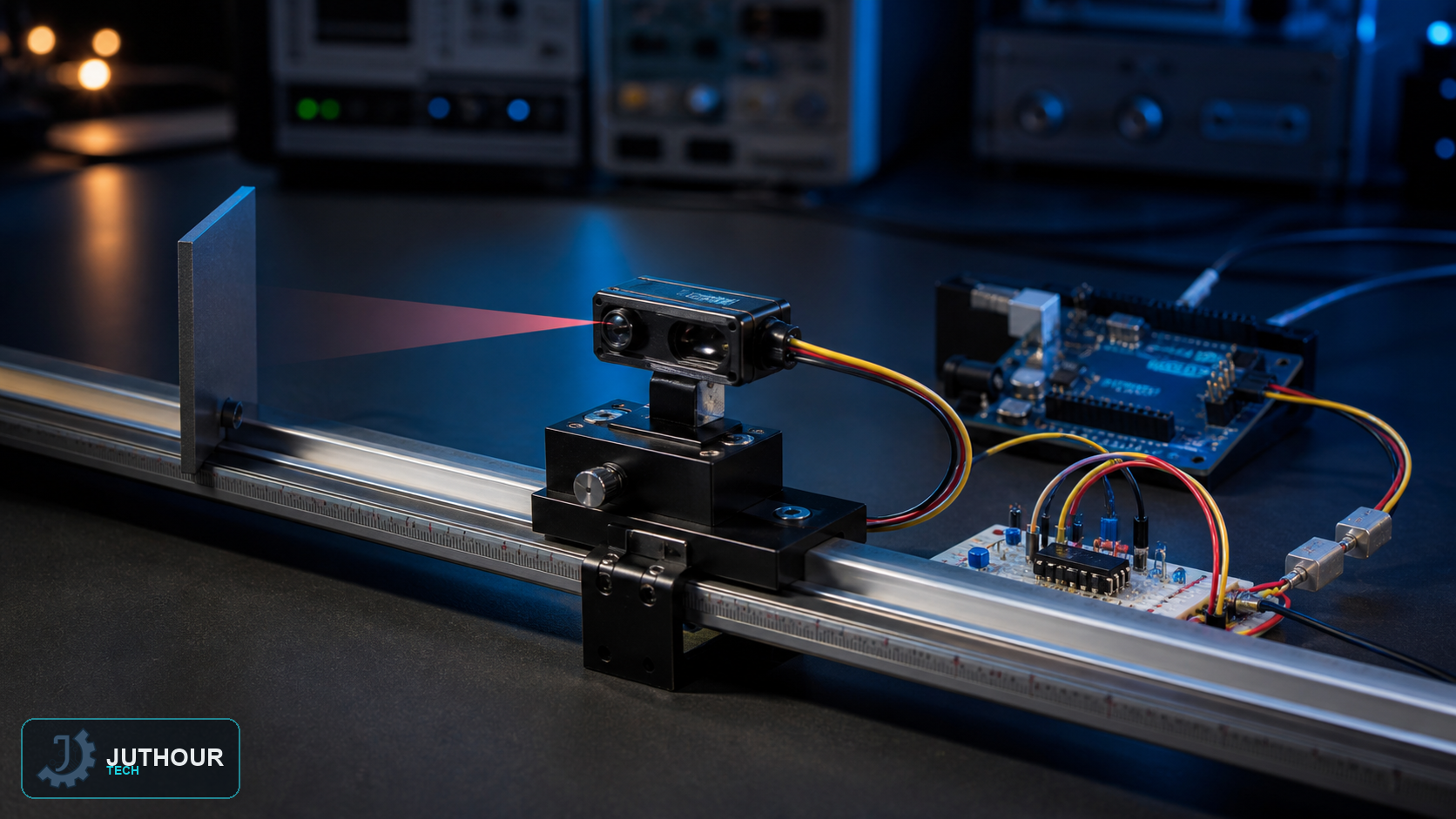

حساس Sharp GP2Y0A21YK0F يقيس المسافة بالتثليث البصري: ينعكس ضوء تحت أحمر عن الهدف وتحدد PSD زاوية البقعة، لا مجرد شدة الانعكاس.
النطاق والسلوك
النطاق الاسمي نحو 10 إلى 80 سم، والخرج التناظري غير خطي. قد تظهر قراءات ملتبسة في المسافات الأقرب من الحد الأدنى، لذلك لا تمدد المعادلة خارج المجال.
التوصيل والقراءة
غذِّه وفق ورقة البيانات وضع مكثف فصل قريبًا من الوحدة بسبب نبضات التيار. اقرأ عدة عينات واستخدم منحنى أو مكتبة خاصة بالطراز ثم عايرها على التثبيت الفعلي.
حدود القياس
تؤثر انعكاسية السطح وزاويته والضوء المحيط، بينما تتأثر الموجات فوق الصوتية بعوامل أخرى. اختر الحساس بعد تجربة المادة والهندسة الحقيقية.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
