يستطيع قارئ RFID التعرّف إلى البطاقة المصرّح بها خلال أجزاء من الثانية، لكن نظام التحكم في الدخول الموثوق لا يقتصر على مقارنة معرّف البطاقة. يجب ضبط مستويات الجهد، وتوفير دائرة قدرة مناسبة للقفل، وكتابة منطق تشغيل يتعامل بأمان مع الأعطال.
المكونات وتوصيل SPI

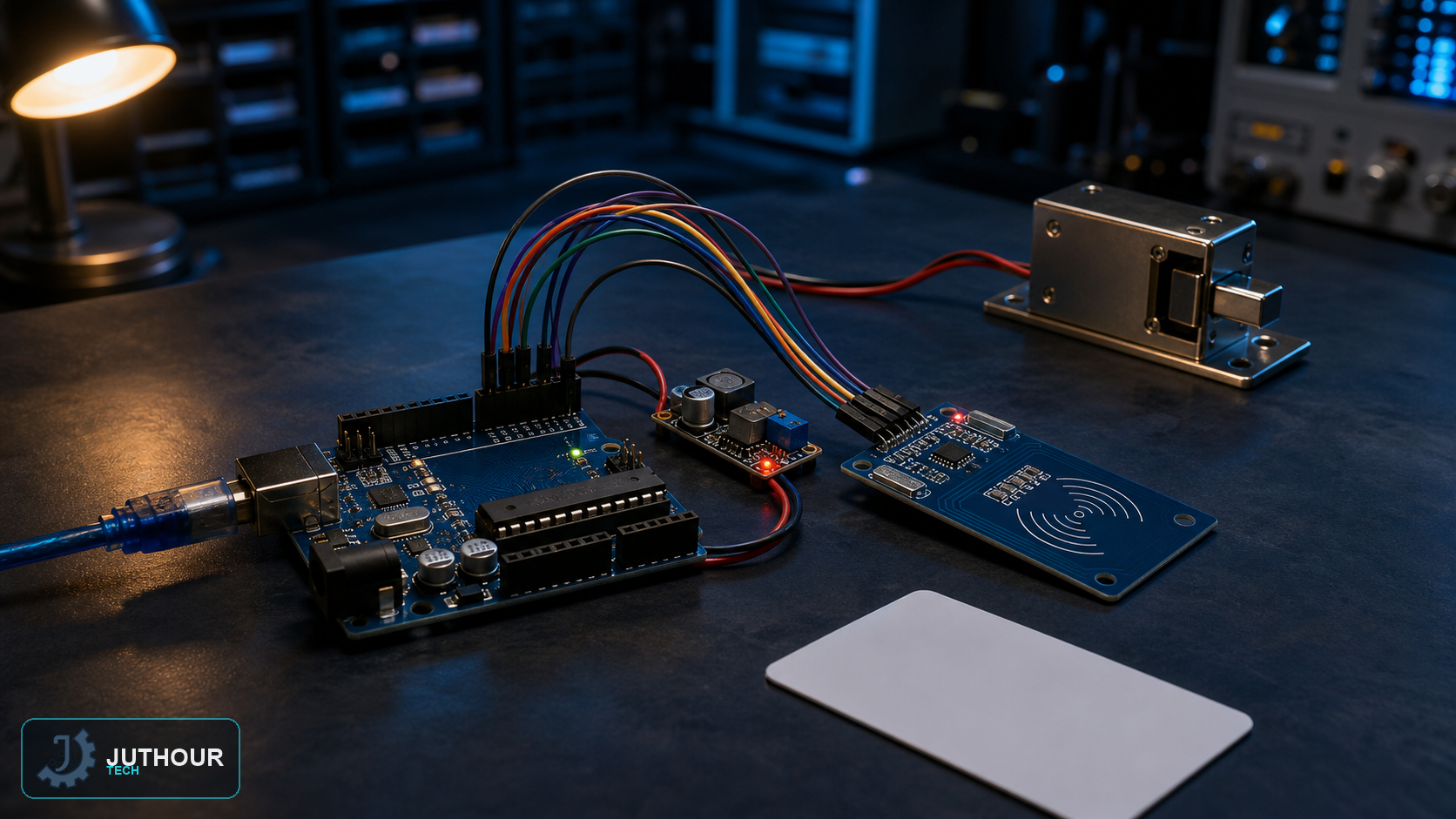

مع Arduino Uno يُوصّل قارئ MFRC522 عبر SPI كالتالي: طرف SDA/SS إلى D10، وSCK إلى D13، وMOSI إلى D11، وMISO إلى D12، وRST إلى D9. تُغذّى الوحدة من 3.3 فولت مع توحيد الأرضي. ويمكن استخدام مصباحين LED بمقاومات تحديد تيار لاختبار حالتي السماح والرفض قبل توصيل القفل.
تنبيه كهربائي: شريحة MFRC522 تعمل بمنطق 3.3 فولت. بعض الوحدات قد تتضمن قدرًا من الحماية، لكن لا يصح افتراض أن كل لوحة تحويل تتحمل 5 فولت. راجع مواصفات الوحدة واستخدم محول مستويات منطقية عند الحاجة.
منطق التحكم في الدخول
يقرأ البرنامج UID لكل بطاقة ويقارنه بقائمة المعرّفات المسموح بها، ثم يمنح الإذن عند التطابق الكامل. لا يُعد UID وحده وسيلة أمان قوية للمنشآت الحساسة لأن بعض البطاقات الشائعة يمكن نسخها؛ لذلك يمكن إضافة سجل للأحداث وحدّ للمحاولات وعامل تحقق آخر حسب مستوى المخاطر.
تشغيل قفل حقيقي بطريقة سليمة
لا توصل ملف Solenoid أو السيرفو مباشرة بطرف أردوينو بدل LED. يحتاج السيرفو غالبًا إلى مصدر منظم مستقل يتحمل تيار البدء، بينما يحتاج القفل الكهرومغناطيسي أو Electric Strike إلى MOSFET أو ترانزستور قدرة ودايود حماية Flyback ومصدر مناسب. يوحّد الأرضي، ويبقى طرف الأردوينو إشارة تحكم منخفضة التيار فقط.
اختبارات ما قبل التركيب
- حدد هل القفل Fail-safe أم Fail-secure عند انقطاع الكهرباء.
- وفر وسيلة خروج يدوية ولا تعق مسار الطوارئ.
- اختبر هبوط الجهد وتكرار المسح وفصل الحساس.
- ضع الإلكترونيات داخل صندوق واحمِ خطوط الإشارة من تشويش المشغل.
بهذه الخطوات يتحول نموذج لوحة التجارب إلى أساس هندسي أكثر أمانًا يمكن توسيعه لعدة مستخدمين أو لإضافة تسجيل ومراقبة عن بُعد.
