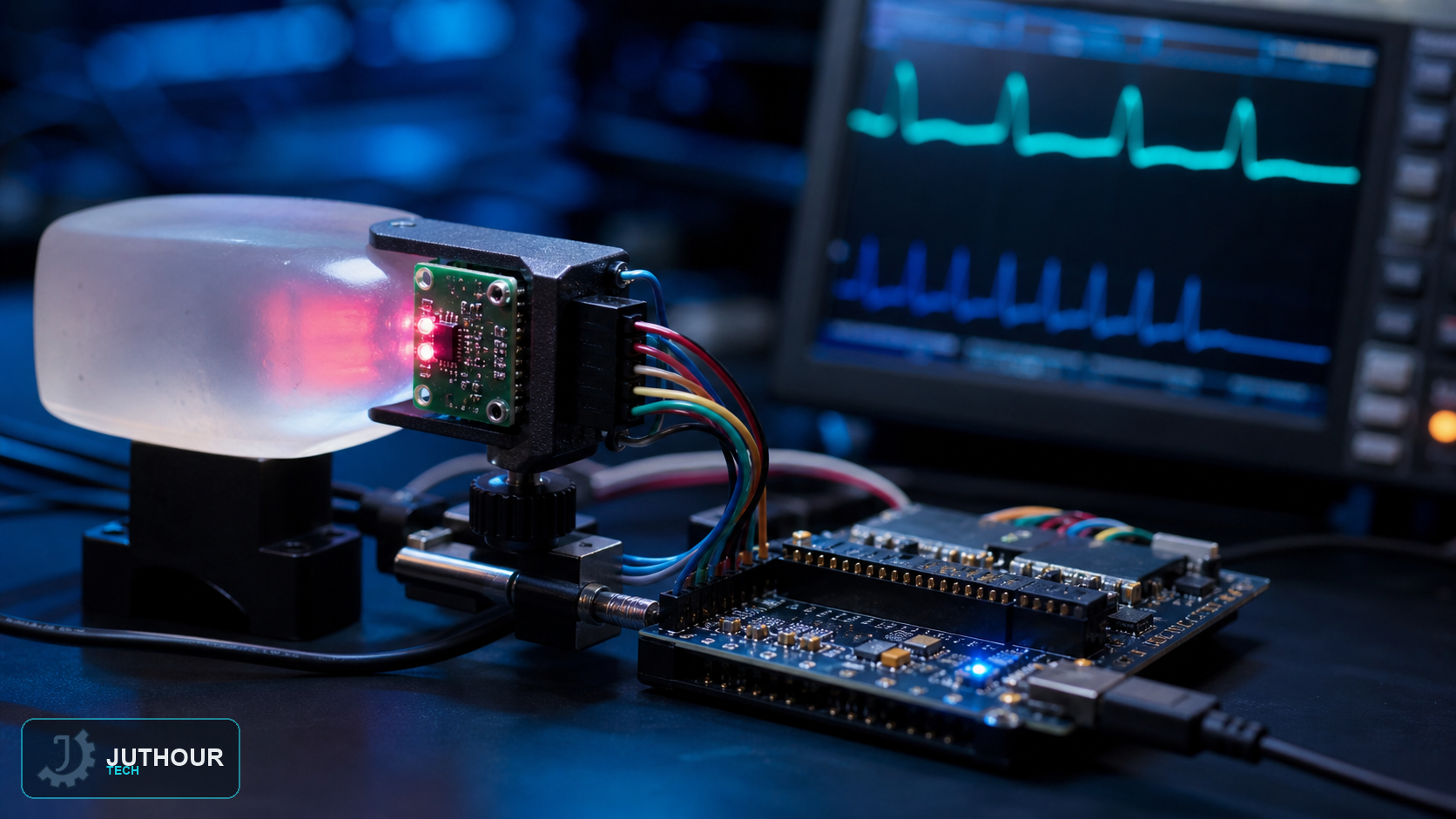

تجمع MAX30100 مصدرَي ضوء أحمر وتحت الأحمر مع كاشف ضوئي لتجربة خوارزميات النبض وتشبع الأكسجين. الشريحة قديمة وموقوفة لدى المصنّع؛ في تصميم جديد افحص MAX30101 أو MAX30102 وتوفر المكتبات.
التغذية والوحدة
تعمل الشريحة نفسها بجهود منخفضة، بينما تختلف وحدات Breakout في وجود المنظم ومحوّل مستويات المنطق. راجع مخطط الوحدة قبل توصيلها بـ5 فولت أو بلوحة مختلفة.
جودة الإشارة
تؤثر الحركة والضغط والضوء المحيط وموضع الحساس والدورة الدموية في النتيجة. تحتاج خوارزمية مرشحة ومعدلات أخذ عينات مناسبة ومعايرة على مرجع إن كانت الدقة مهمة.
حدود الاستخدام
هذا مشروع تعليمي لمشاهدة الإشارة وليس جهازًا طبيًا أو وسيلة تشخيص. لا تعتمد قراءته لاتخاذ قرار صحي.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
