FSR402 مقاومة حساسة للقوة تتغير قيمتها مع الحمل. هي لا تقيس «الضغط» مباشرة إلا بعد معرفة مساحة التلامس، كما أن استجابتها غير خطية وتتضمن هسترة وانجرافًا.
التوصيل

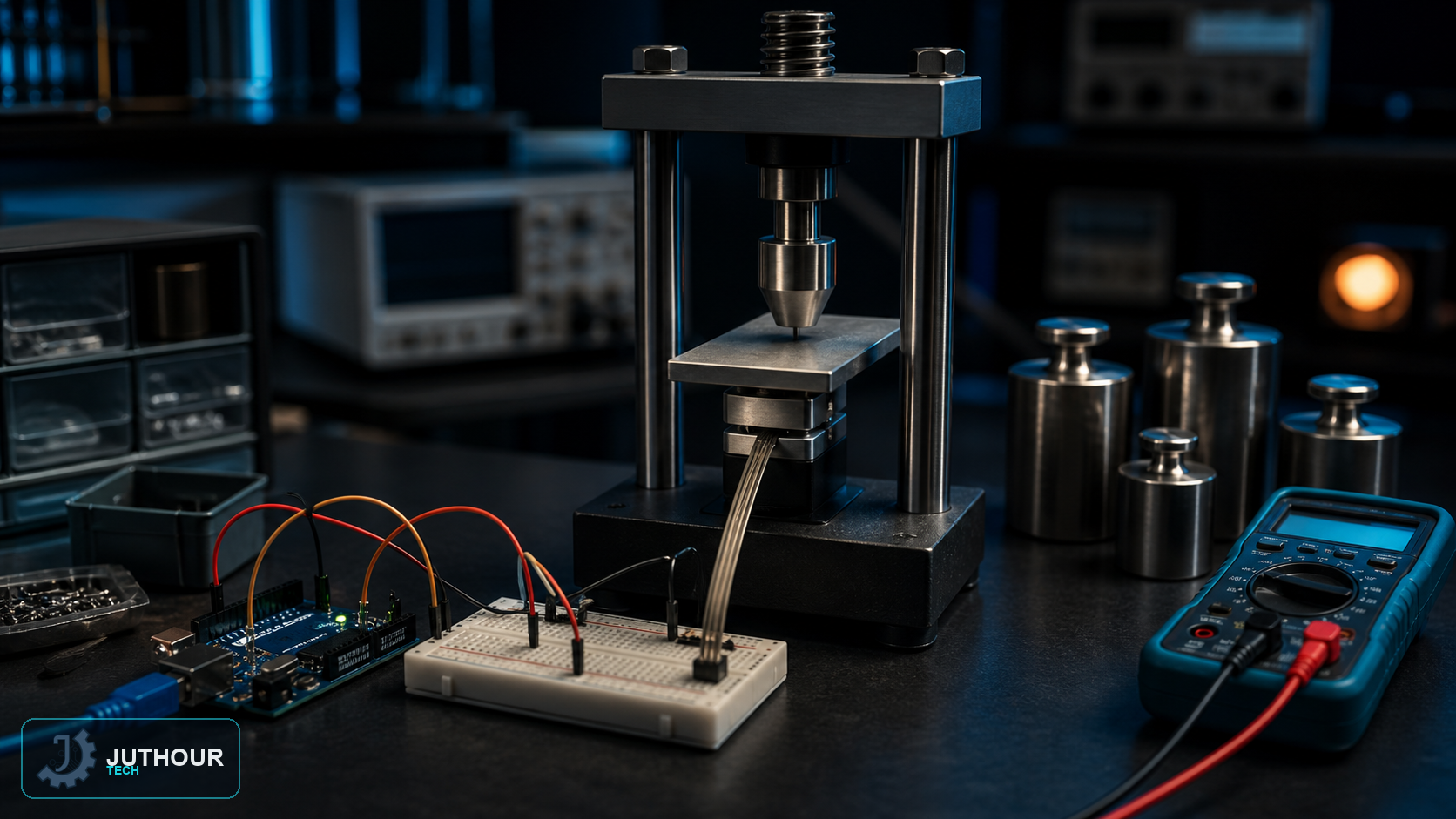

استخدمها في مقسم جهد واختر المقاومة الثابتة للنطاق المطلوب، مع منع تجاوز حدود الثني والقوة الواردة في ورقة البيانات. تساعد قطعة توزيع حمل مسطحة على تكرار موضع القوة.
المعايرة
سجّل القراءة دون حمل ثم مع عدة أحمال معروفة وبنفس التثبيت. استخدم منحنى معايرة للمشروع نفسه، ولا تعتبر القراءة وزنًا دقيقًا يمكن نقله إلى تركيب ميكانيكي مختلف.
الاستخدام
تناسب كشف اللمس ومستويات القوة التقريبية وواجهات التفاعل. للميزان الدقيق استخدم خلية وزن مع HX711 وتثبيتًا ميكانيكيًا صحيحًا.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
