تعتمد بطاقات الدخول اللاتلامسية وتذاكر النقل وبطاقات تتبع الأصول جميعها تقريبًا على فكرة واحدة: تقنية RFID، ووحدة MFRC522 هي أرخص وأشهر طريقة لإضافة هذه الميزة لمشروع أردوينو.
كيف تعمل تقنية RFID
يولّد القارئ مجالًا كهرومغناطيسيًا قصير المدى؛ فعندما تدخل بطاقة (شريحة صغيرة مقترنة بهوائي، دون بطارية خاصة بها) ضمن هذا المجال، تستمد منه طاقة كافية لإرسال معرّفها المخزَّن إلى القارئ. تحمل كل بطاقة معرّفًا فريدًا، وهو ما يجعل التحكم في الدخول اعتمادًا على البطاقات ممكنًا.
مواصفات الوحدة
تعمل وحدة MFRC522 بجهد 3.3 فولت فقط وتقرأ على تردد 13.56 ميجاهرتز، وتتواصل مع المتحكم عبر بروتوكول SPI. سعرها منخفض، وتأتي الطقم القياسية عادة ببطاقة وحلقة مفاتيح للتجربة.
التوصيل وقراءة بطاقة

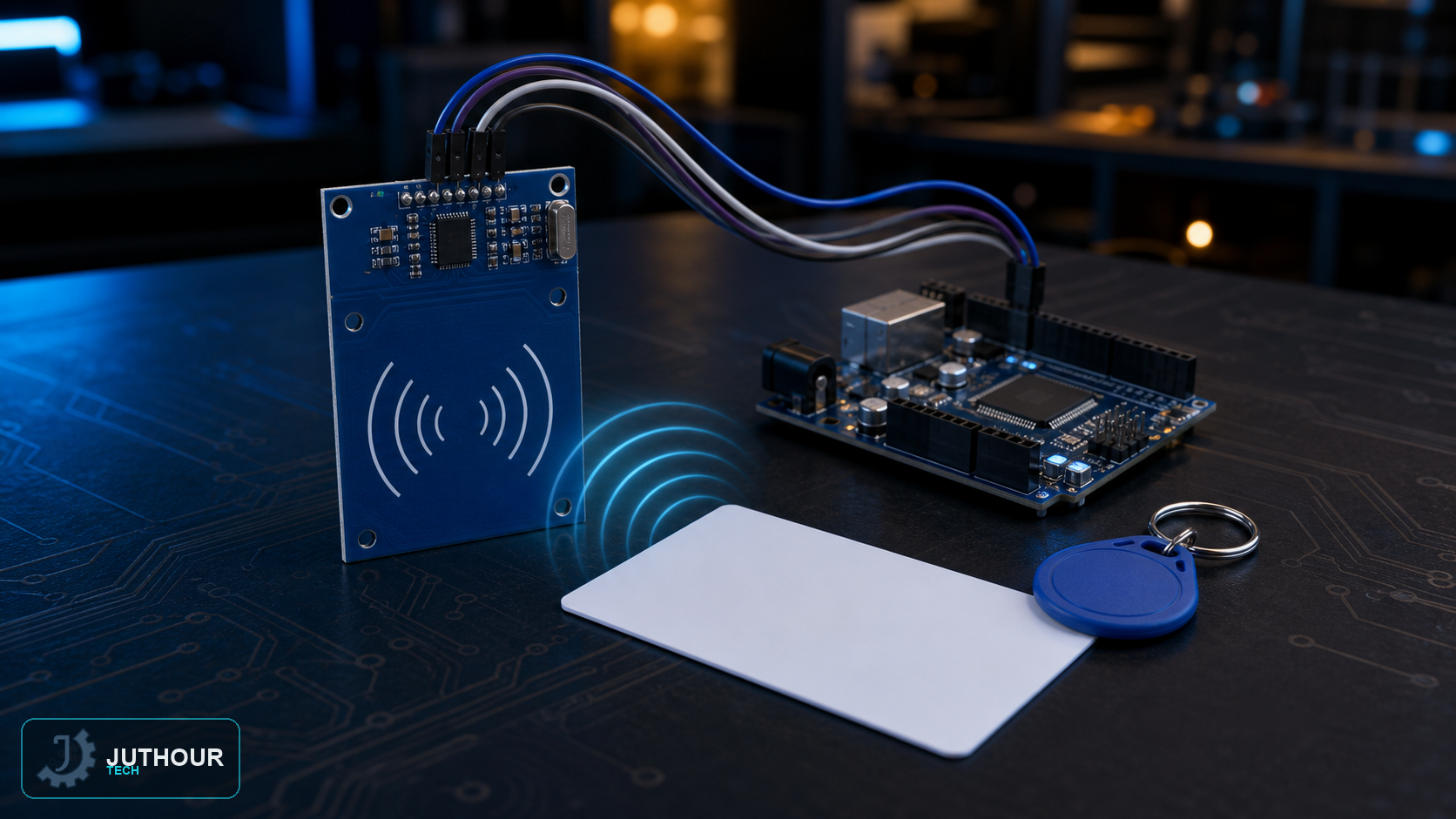

بالإضافة إلى منافذ SPI المشتركة (MOSI وMISO وSCK)، تحتاج الوحدة توصيل منفذي SDA (اختيار الشريحة) وRST (إعادة الضبط) بمنفذين رقميين متاحين في أردوينو. مع تحميل الكود المثال من مكتبة MFRC522، يؤدي تقريب بطاقة أو حلقة مفاتيح من القارئ إلى طباعة معرّفها الفريد على الشاشة التسلسلية.
بناء نظام تحكم بالدخول
تحمل كل بطاقة 1024 بايت من الذاكرة مقسّمة إلى قطاعات، كل منها محمي بمفتاح خاص به، وهي مساحة كافية لتخزين أكثر من مجرد معرّف إذا احتاج المشروع ذلك. أما لنظام تحكم دخول بسيط، فتكفي مقارنة المعرّف الممسوح بقائمة معرّفات معروفة ومخزَّنة في الكود لتحديد فتح باب أو إطلاق تنبيه.
