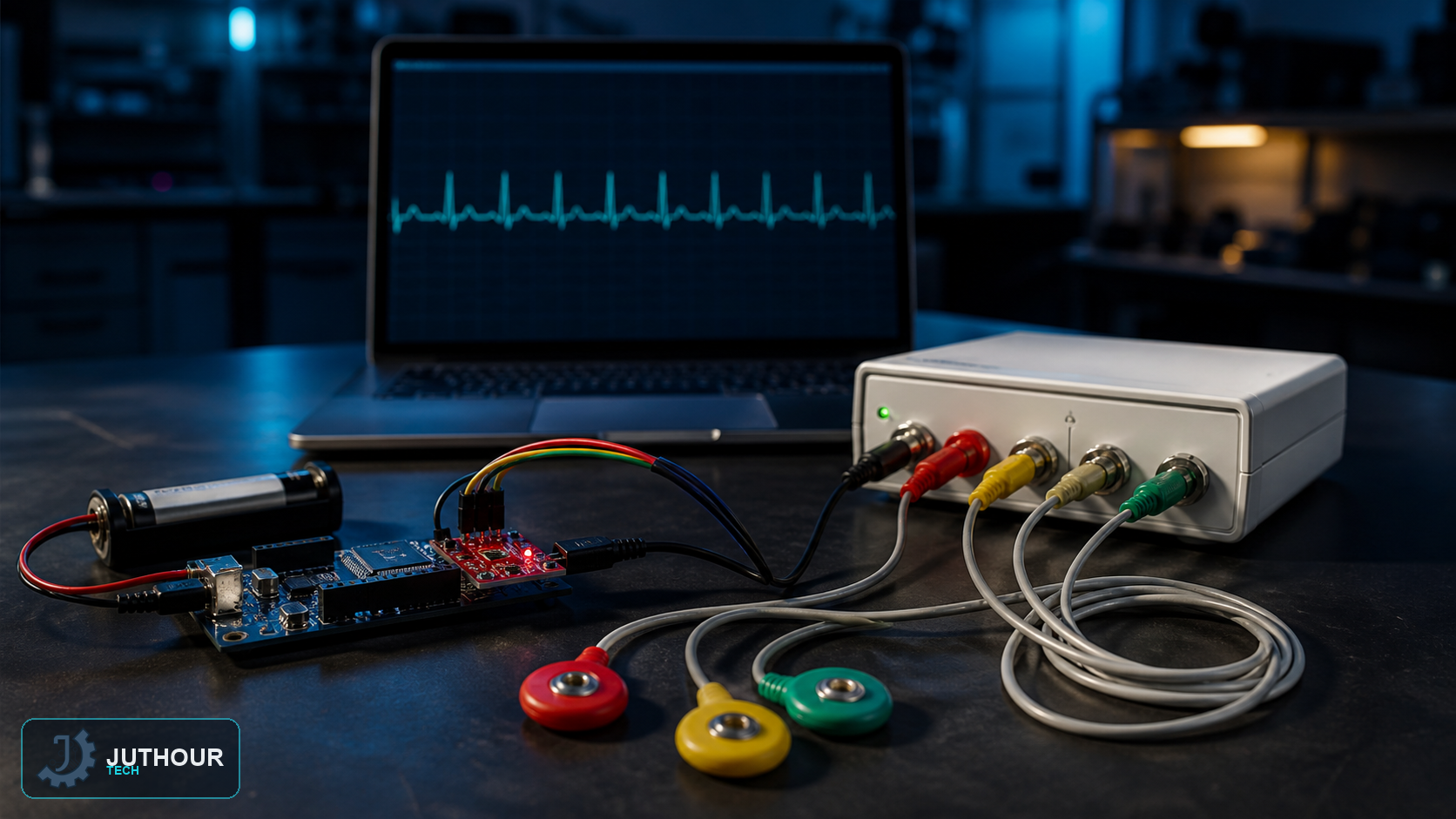

AD8232 واجهة تناظرية لتهيئة إشارة ECG أحادية القناة من أقطاب الجلد. تعرض التجربة شكل الموجة للتعلم ولا تقدم تشخيصًا طبيًا.
سلامة كهربائية: عند توصيل الأقطاب بالجسم شغّل الدائرة من البطارية فقط. لا توصلها بحاسوب أو شاحن أو أوسيلوسكوب مؤرض أثناء ارتدائها من دون عزل طبي معتمد. البديل الآمن للاختبار هو مولد إشارة ECG.
التوصيل وأخذ العينات
يتصل خرج AD8232 بمدخل ADC، ويمكن استخدام LO+ وLO- لرصد انفصال الأقطاب. خذ عينات منتظمة مثل 250 عينة/ثانية أو وفق المرشح والتطبيق؛ أخذ عينة كل 100 مللي ثانية منخفض جدًا لشكل ECG مفيد.
جودة الإشارة
تتأثر الإشارة بالحركة وتلامس الأقطاب والضوضاء الكهربائية، وليست «مقاومة للحركة». استخدم تثبيتًا جيدًا ومرشحات مناسبة وارفض القراءة عند انفصال قطب.
حدود الاستخدام
لا تُستخدم الدائرة لتشخيص اضطراب أو اتخاذ قرار صحي. الأجهزة الطبية تحتاج عزلًا وتصميمًا واعتمادًا وخوارزميات تحقق مختلفة جذريًا.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
