بخلاف وحدات المرحل متعددة القنوات التي تناولناها سابقًا، تركّز وحدة المرحل ذات القناة الواحدة على أبسط سيناريو ممكن: التحكم بجهاز واحد فقط يعمل بجهد عالٍ من منفذ أردوينو واحد.
المكونات المطلوبة
لوحة أردوينو، وحدة مرحل بقناة واحدة، والجهاز عالي الجهد المراد التحكم به.
طريقة التوصيل

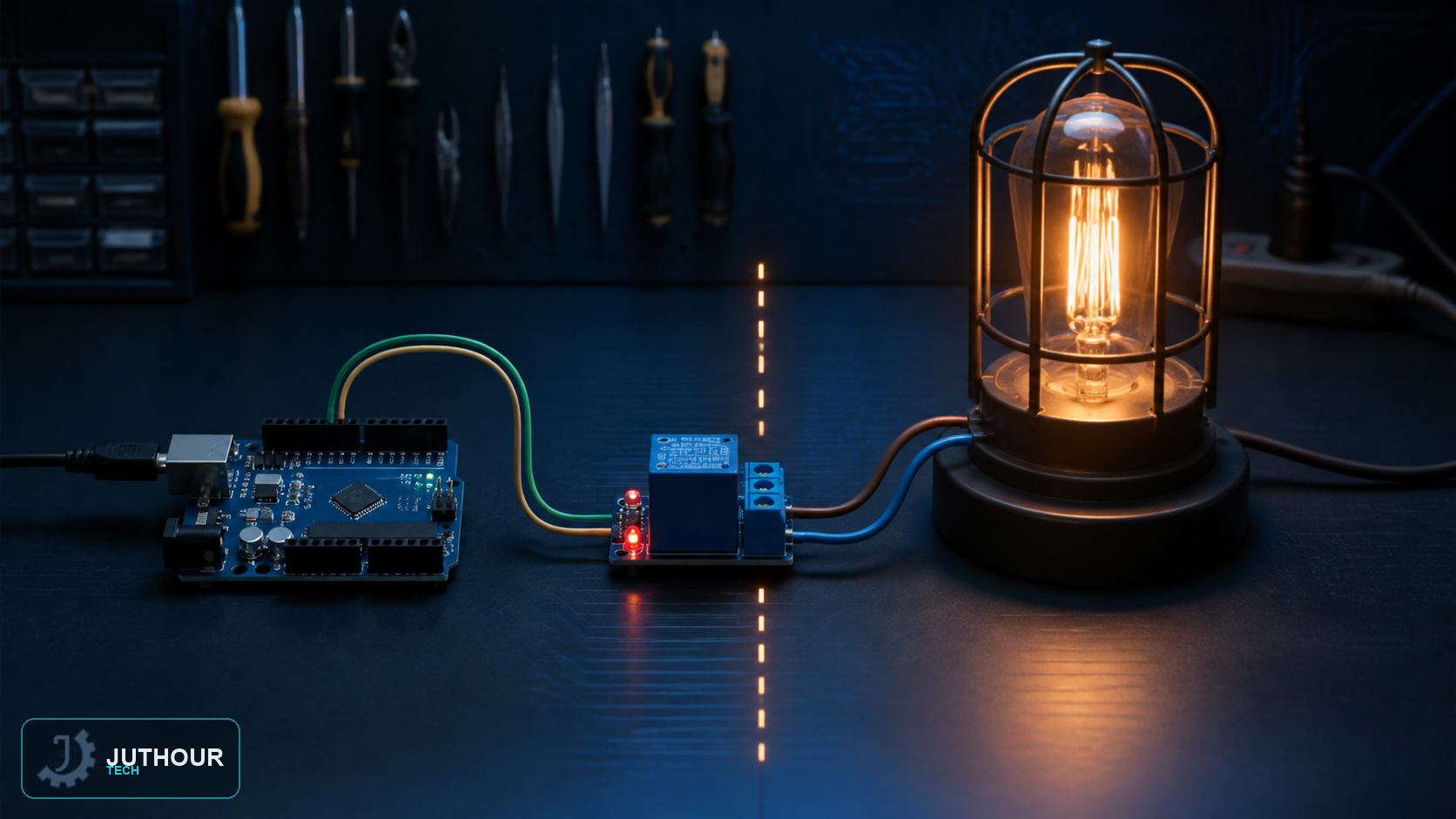

على الجانب منخفض الجهد، تتصل الوحدة بثلاثة أطراف: التغذية (5 فولت)، الأرضي، ومنفذ تحكم رقمي واحد (المنفذ 6 في المثال الشائع). أما على الجانب عالي الجهد، فتوفر الوحدة ثلاثة أطراف تلامس: COM (المشترك)، NO (مفتوح افتراضيًا)، وNC (مغلق افتراضيًا)، بحيث يحدد اختيار الطرف المناسب هل يكون الجهاز المتحكَّم به في وضع "تشغيل" أو "إيقاف" افتراضيًا قبل استقبال أي إشارة.
مبدأ العمل
يوفر المرحل عزلًا كهربائيًا كاملًا بين دارة التحكم منخفضة الجهد ودارة الحمل عالية الجهد، بحيث لا يوجد أي اتصال كهربائي مباشر بينهما، فقط تفاعل ميكانيكي عبر الملف الكهرومغناطيسي. توفر بعض الوحدات أيضًا خيارات متعددة القنوات (2 أو 4 أو 8 قنوات) لمشاريع تحتاج التحكم بعدة أجهزة معًا، مع اختيار العدد المناسب حسب احتياج المشروع.
يمكنك إيجاد وحدات المرحل بقناة واحدة أو أكثر ضمن متجر Juthour Tech.
