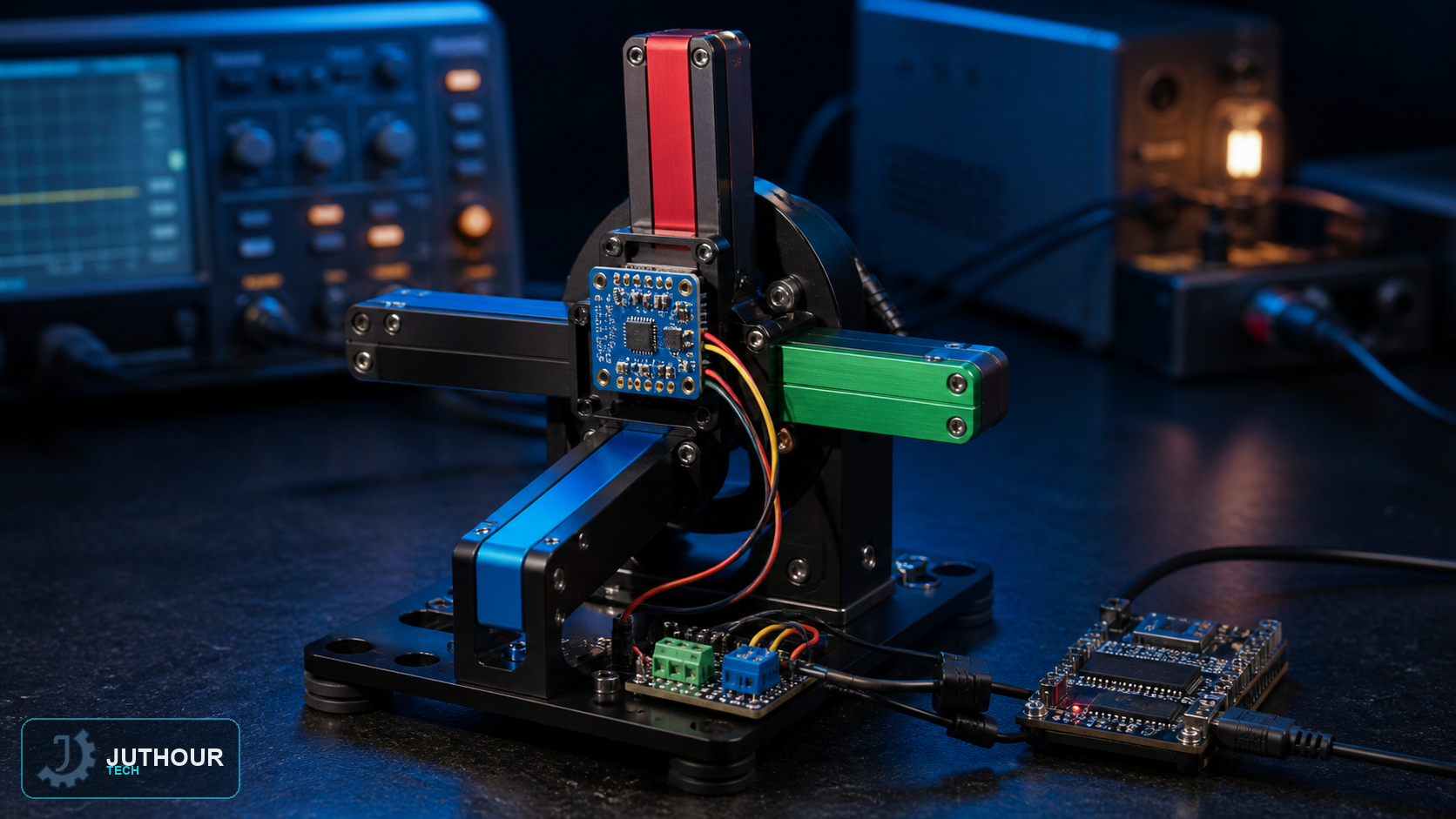

ADXL345 مقياس تسارع ثلاثي المحاور بنطاقات ±2 و±4 و±8 و±16g واتصال I2C أو SPI. يقيس التسارع بما فيه مركبة الجاذبية عند السكون.
الجهد والتوصيل
تعمل الشريحة بجهد 2.0–3.6 فولت تقريبًا، وحدود منطقها منخفضة. تختلف لوحات GY-291 في وجود المنظم ومحوّل المستويات، فلا توصل 5V منطقية قبل مراجعة مخطط اللوحة.
المعايرة
عاير إزاحة كل محور ومقياسه باستخدام اتجاهات ثابتة، واختر معدل البيانات والنطاق المناسبين. يمكن للجاذبية تقدير الميل بالنسبة للرأسي، لكنها لا تعطي اتجاه yaw المطلق من دون حساس إضافي.
الحدود
المشروع مناسب للتعلم ورصد الحركة، وليس جهاز سلامة مصدقًا للزلازل أو الحوادث من دون تصميم واختبارات ومعايير إضافية.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
