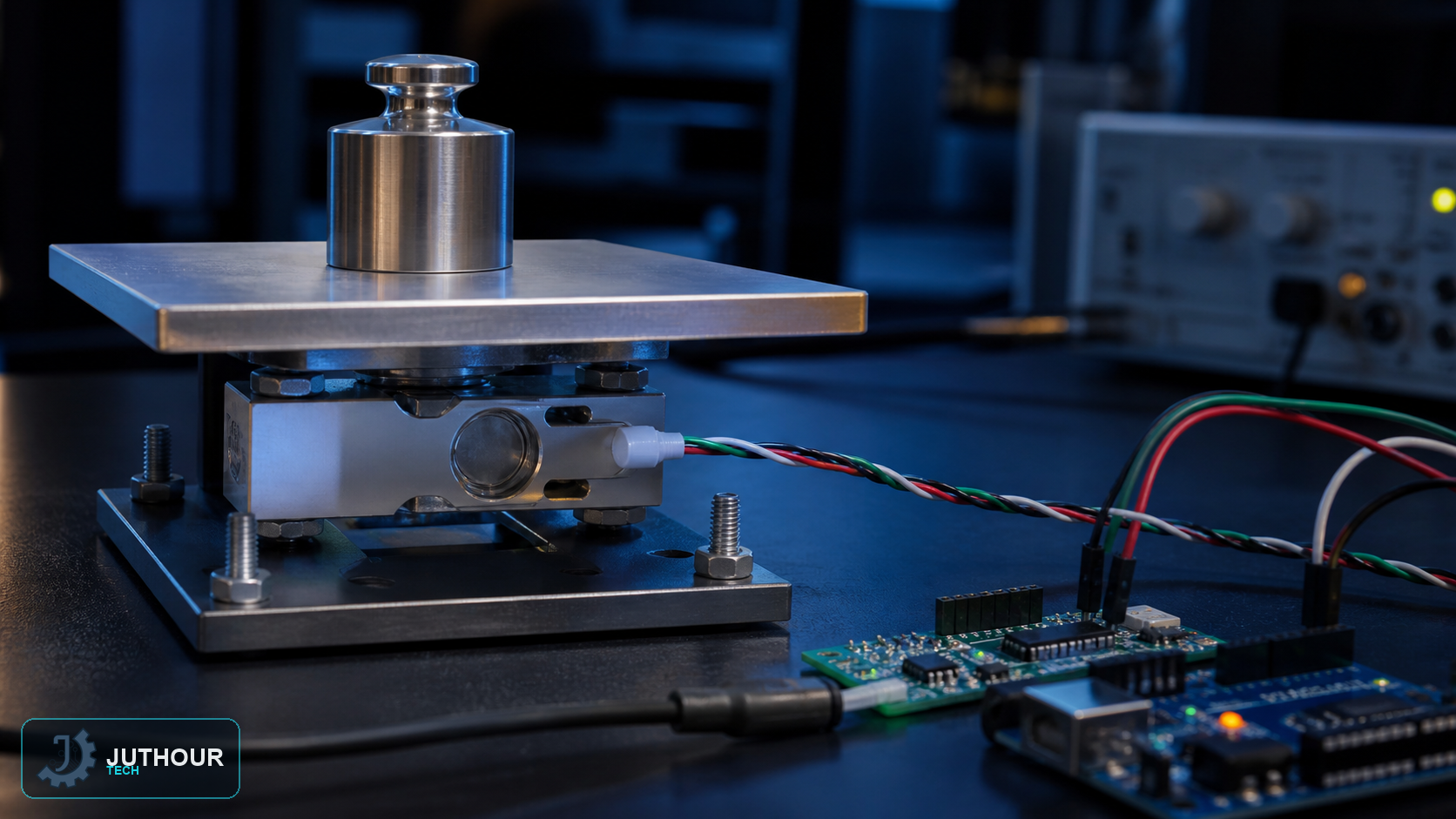

تجمع خلية الوزن مقاييس انفعال في جسر ويتولى HX711 تضخيم الجهد التفاضلي الصغير وتحويله رقميًا. لا يقيس HX711 «المقاومة مباشرة» ولا يضمن الدقة من دون تركيب ومعايرة.
التوصيل
أطراف E+ وE- لإثارة الجسر وA+ وA- للإشارة، لكن ألوان أسلاك خلية الوزن ليست معيارًا عالميًا. اتبع ورقة الخلية أو حدّد زوج الإثارة والإشارة بالقياس قبل التوصيل. صِل DT وSCK إلى منفذين رقميين مناسبين.
التركيب الميكانيكي
ثبّت الطرف الثابت والمتحرك كما توصي الشركة، ووجّه الحمل في المحور الصحيح، وتجنب الالتواء والتحميل الجانبي وحد التجاوز. جودة المنصة والتثبيت جزء من دقة الميزان.
المعايرة
نفّذ Tare دون حمل ثم استخدم كتلة معلومة ضمن النطاق لحساب عامل المعايرة. أعد المعايرة بعد تغيير التثبيت أو الحرارة أو الخلية، وراقب الانجراف والضوضاء.
مراجعة هندسية: تحقّق من رقم إصدار المكتبة، وجهد تشغيل الوحدة، ومخطط أطراف اللوحة الفعلية قبل التوصيل؛ فقد تختلف الوحدات التجارية المتشابهة ظاهريًا.
