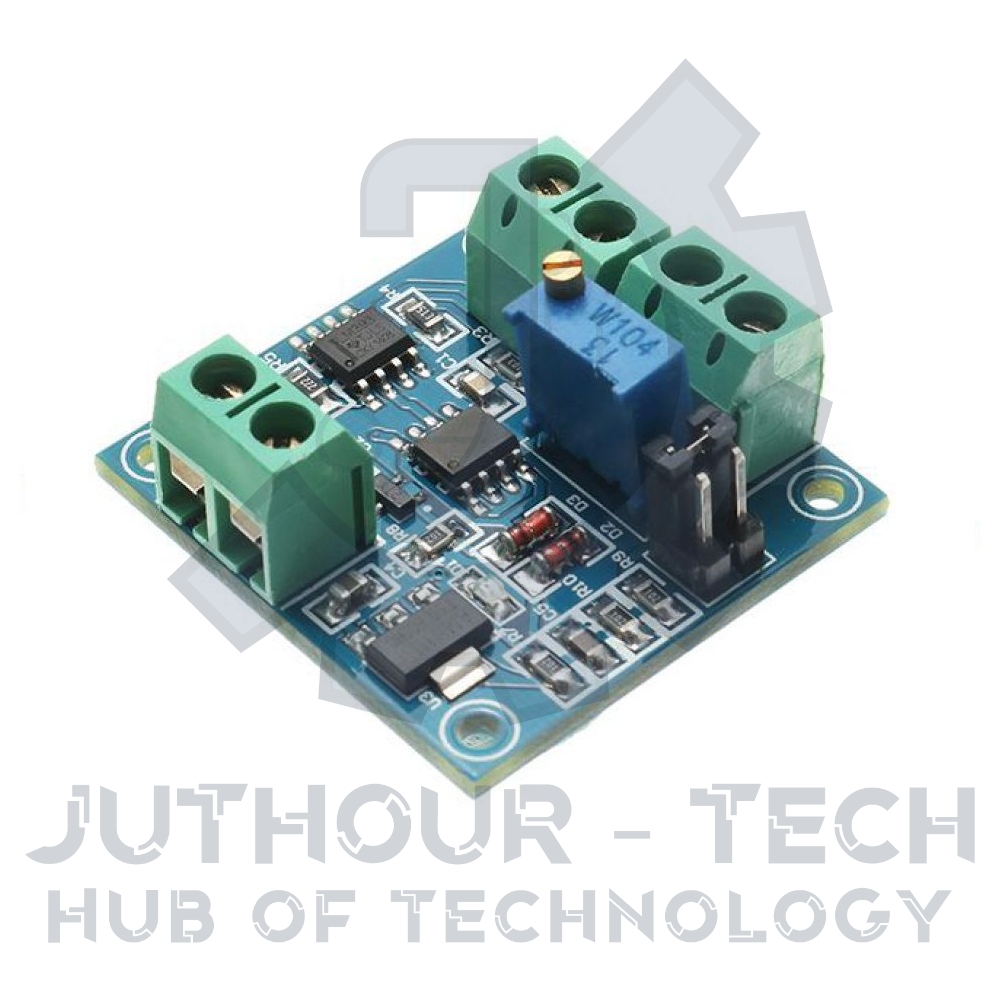

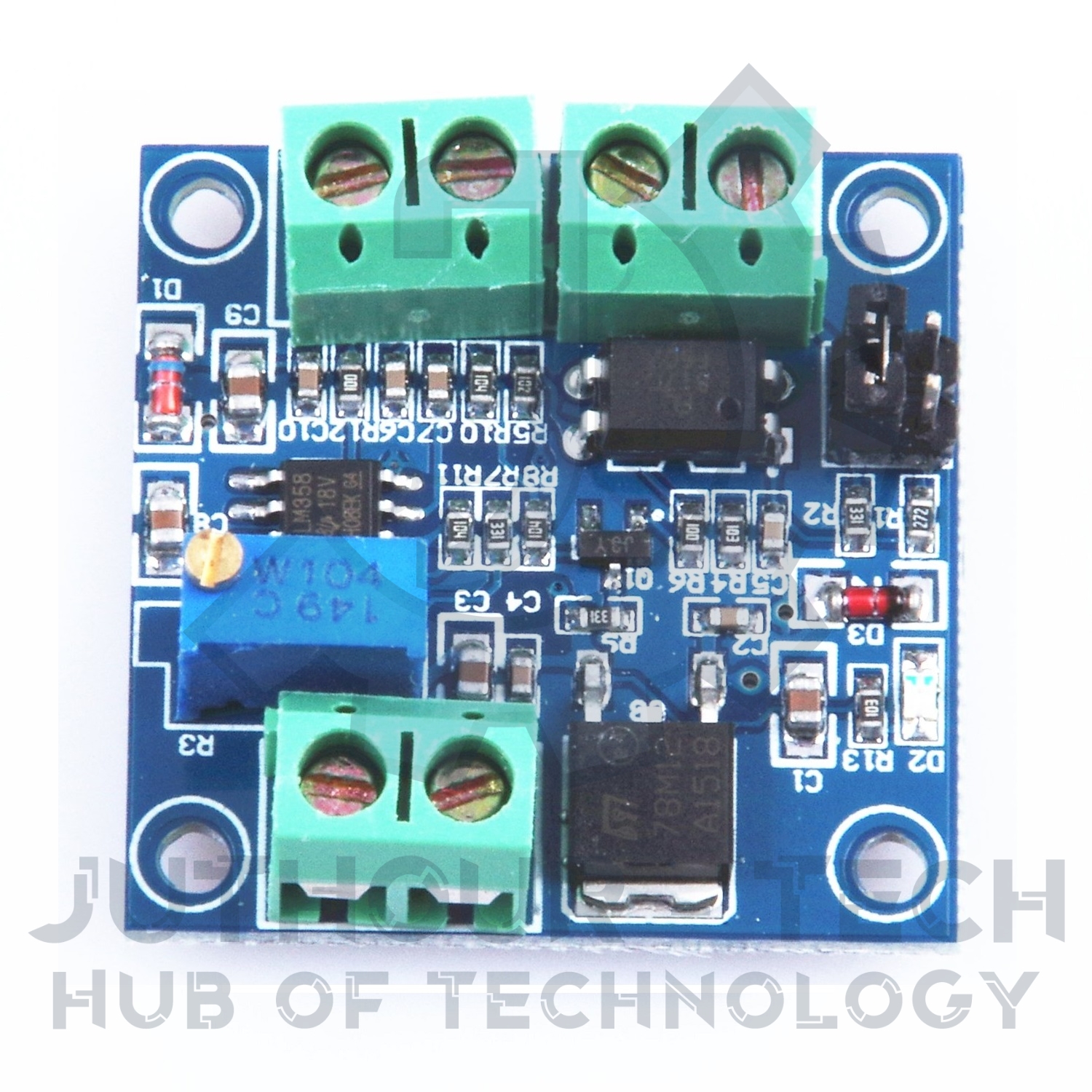

تحويل الجهد LC وحدة PWM V-PWM إلى 0 إلى 5 V / 0 إلى 10 V يتم تحويل الجهد إلى 0٪ - 100٪ من خرج PWM ، عن طريق ضبط الجهد لضبط دورة عمل PWM. يمكن استخدامها للتحكم في المحرك أو الأماكن الأخرى التي تحتاج إليها لاستخدام وحدة PWM صغيرة الحجم وسهلة التطبيق في أماكن مختلفة.
معامل
تقنية MCU المدمجة.
سهل التشغيل ، يمكن أن ينتقل إلى ضبط الجهد.
من خلال اختيار ماس كهربائى (jumbers) عند نطاق جهد دخل مختلف.
الوحدة الملائمة صغيرة وسهلة الحمل والاستخدام.
وحدة جهد العمل: تيار مستمر 5 فولت إلى 12 فولت
نطاق التحويل: 0V-5 v / 0V to 10v الجهد تحويل PWM 0٪ - 100٪
الخطأ المسموح به: 1٪ - 3٪
واجهة الجهاز
VCC: مصدر طاقة العمل من 5 فولت إلى 12 فولت.
قوة GND: العمل.
VIN: جهد إدخال من 0 إلى 10 فولت.
GND: جهد الدخل.
GND: إخراج PWM.
PWM: إخراج PWM.
تعليمات التشغيل
جهد العمل VCC & GND ، وليس الاتصال العكسي ، لتجنب تلف اللوحة والمكونات.
التحكم في الوصول إلى جهد نهاية VIN ، ينقسم نطاق الجهد وفقًا للوضع المحدد إلى 0-5V و 0 10V.
في PWM يحصل على PWM.
يمكن تعديلها عن طريق ضبط نسبة الجهد والجهد.
يمكن التحكم في الدقة عن طريق ضبط مقياس الجهد.
